Summary of Contents for aqua metro AMBUS ZS-5

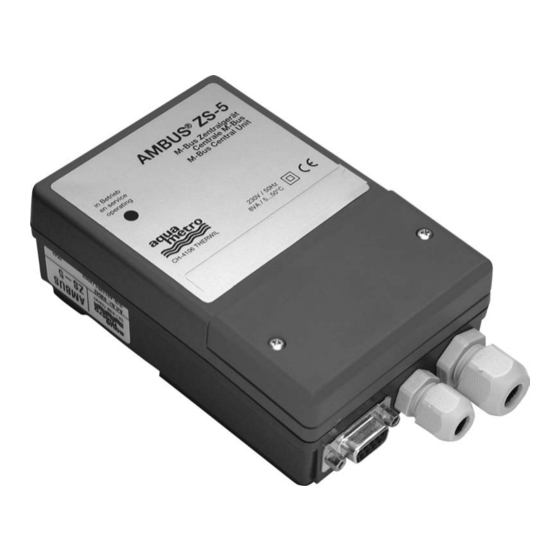

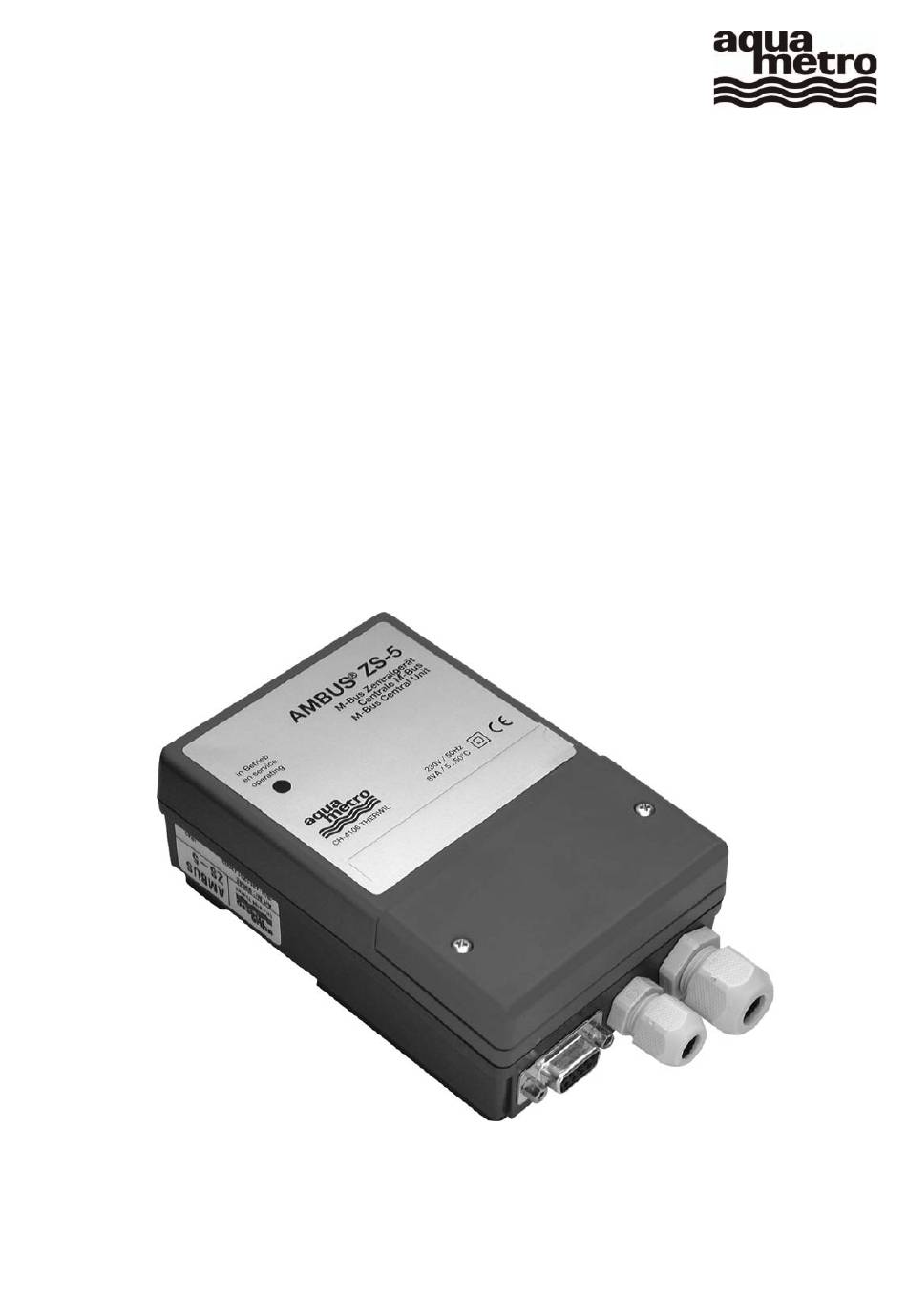

- Page 1 Montage- und Bedienungsanleitung Mouting and operating instructions Instructions de montage et mode d’emploi ® AMBUS ZS-5 M-Bus Kleinzentrale M-Bus mini central unit Centrale M-Bus mini 9-825-IG-UM-EN-DE-FR-01...
-
Page 2: Table Of Contents
13.4 Sécurité 13.5 Conformité, sécurité et compatibilité électromagnétique (EMC) Branchements électriques 14.1 Lieu de montage 14.2 Montage 14.3 Branchement au réseau secteur ® 14.4 Sorties-AMBUS Mise en marche Montage- und Bedienungsanleitung/Mounting and operating instructions/Instructions de montage et mode d’emploi AMBUS ZS-5... -
Page 3: Anordnung Der Funktionselemente / Function Unit / Eléments De Fonction
Anordnung der Funktionselemente / Function unit / Eléments de fonction Montage- und Bedienungsanleitung/Mounting and operating instructions/Instructions de montage et mode d’emploi AMBUS ZS-5... -
Page 4: Massbild / Dimension Sketch / Schéma D'encombrement
Gewicht Weight Poids 0,41 kg Abmessungen Dimensions Dimensions H=129, B=87, T=50mm Plombierung Sealing Protection contre Plombieretiketten / sealing stickers / étiquette adhésive la fraude Montage- und Bedienungsanleitung/Mounting and operating instructions/Instructions de montage et mode d’emploi AMBUS ZS-5... -
Page 5: Garantie / Haftung
• Zur Kabeleinführung ist genügend Platz unter den Stopfbuchsen vorzusehen • Zugänglichkeit der RS232-Schnittstelle für die Datenauslesung wahren. • Das Gerät keiner direkten Sonnen- und Wärmestrahlung aussetzen. • Auf trockenen, geschützten Montageort achten. Montage- und Bedienungsanleitung/Mounting and operating instructions/Instructions de montage et mode d’emploi AMBUS ZS-5... -
Page 6: Montage Des Gerätes
• Funktionskontrolle der Datenübertragung mittels einem geeigneten Aquametro AG M-Bus-Programm durch- ® führen (z.B. AMBUS Data). ® • Verlief die Funktionskontrolle erfolgreich, so ist die Installation der AMBUS ZS-5 abgeschlossen. Montage- und Bedienungsanleitung/Mounting and operating instructions/Instructions de montage et mode d’emploi AMBUS ZS-5... -
Page 7: Warranty / Liability
• Leave enough space under the cable ports for entering the cables and RS232 interface for data readout. • Protect the unit from direct sunlight and heat. • Make sure that the installation point is dry and safe. Montage- und Bedienungsanleitung/Mounting and operating instructions/Instructions de montage et mode d’emploi AMBUS ZS-5... -
Page 8: Mounting Of Instrument
• Check that data transfer functions correctly with a suitable Aquametro M-Bus program (e.g. AMBUS Data) ® • The installation of the AMBUS ZS 5 is complete when the checks are successful Montage- und Bedienungsanleitung/Mounting and operating instructions/Instructions de montage et mode d’emploi AMBUS ZS-5... -
Page 9: Garantie / Responsabilité
• Maintenir l’accessibilité à l’interface RS232 pour la lecture des relevés. • Eviter le contact direct avec le soleil et la chaleur. • Monter l’appareil dans un endroit sec et protégé Montage- und Bedienungsanleitung/Mounting and operating instructions/Instructions de montage et mode d’emploi AMBUS ZS-5... -
Page 10: Montage
• Faire un test de fonctionnement de la communication avec un programme M-Bus apte (p.ex. AMBUS Data) ® • L’installation du AMBUS ZS 5 est terminée si le test de fonctionnement est positif. Montage- und Bedienungsanleitung/Mounting and operating instructions/Instructions de montage et mode d’emploi AMBUS ZS-5... - Page 11 Montage- und Bedienungsanleitung/Mounting and operating instructions/Instructions de montage et mode d’emploi AMBUS ZS-5...
- Page 12 Fax 021 922 58 44 Fax 0421 / 871 64-19 Fax 02 / 216 22 63 Fax 02 / 86 88 95 59 info@aquametro.com info@aquametro.com info.amd@aquametro.com info.amb@aquametro.com info.amc@aquametro.com Montage- und Bedienungsanleitung/Mounting and operating instructions/Instructions de montage et mode d’emploi AMBUS ZS-5...
