SIGE QUADRIFOGLIO 565 Manual

SIGE S.P.A.

60020 POLVERIGI (AN) ITALY

TEL +39 071 90 90 000 R.A. - FAX +39 071 90 90 804

WWW.SIGE-SPA.IT INFO@SIGE-SPA.IT

PRODOTTO ED ASSEMBLATO IN ITALIA / MADE AND ASSEMBLED IN ITALY / FABRIQUÉ ET ASSEMBLÉ EN ITALIE / HECHO Y MONTADO EN ITALIA

CARATTERISTICHE • FEATURES

Pattumiera ad estrazione totale

Full extension wastebin

MINUTERIA INTERNA • FITTINGS

N°14 3,9x13 Vite autofilettante TC a croce / Self tapping screw TC

N°8 4x16 Vite autofilettante TSP a croce / Self tapping screw TSP

N°4 M4x5 Vite cilindrica / Cylindrical screw

N°2 M6x10 Vite / Screw

N°2 Rondella / Washer

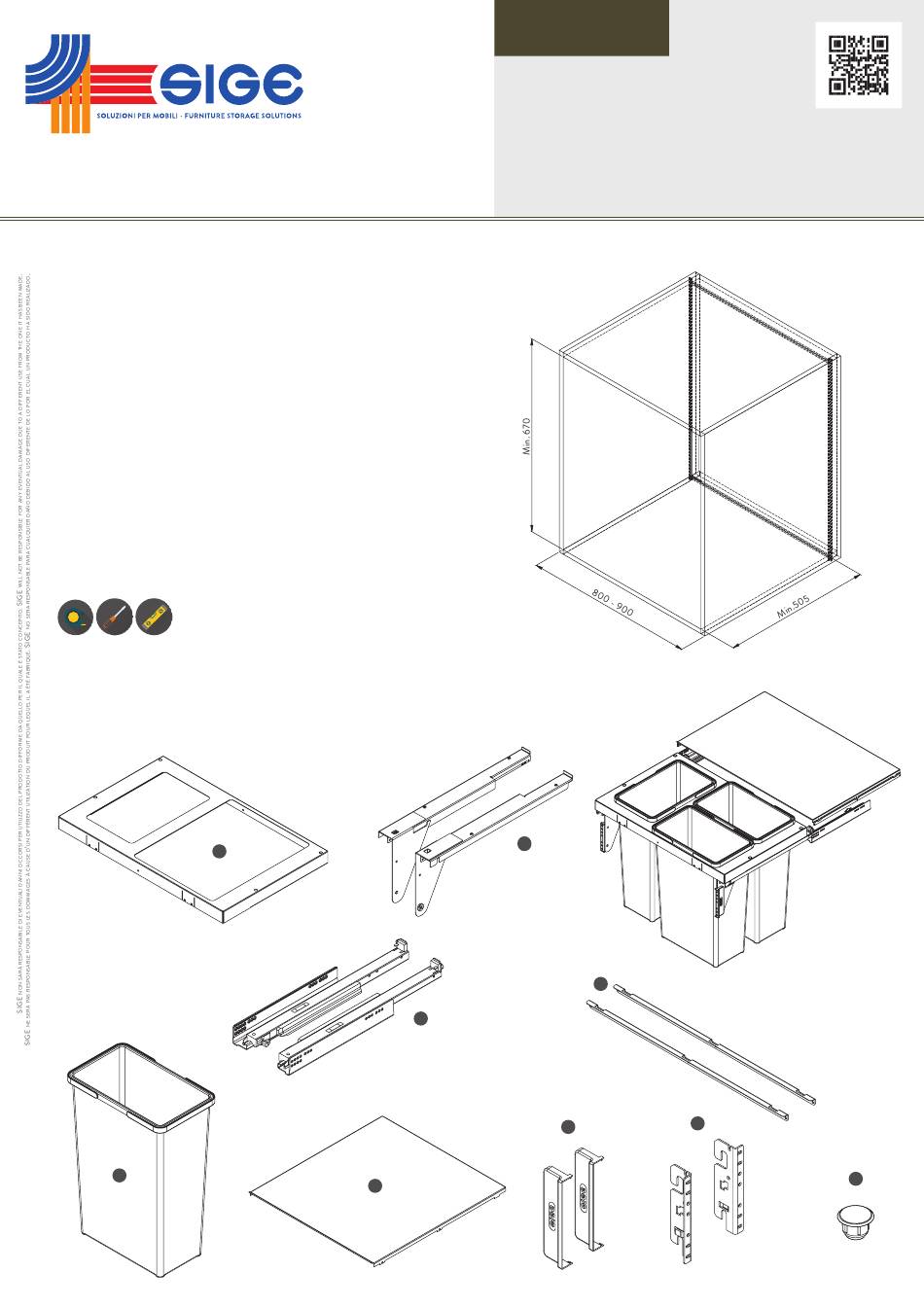

COMPONENTI • PARTS

A. N°1 Box metallico / Metal box

B. N°1 Kit guide / Kit slides

C. N°1 Coppia carter guide / Kit slide cover

D. N°2 Lamiera reggi coperchio / Metal plate lid holder

E. N°1 Coperchio / Lid

F. N°1 Coppia attacco antina / Kit door fixing brackets

G. N°2 Cover attacco antina / Door fixing cover

H. N°4 Tappo / Stopper

I. N°3 Secchio pattumiera 35 Lt. / Wastebin Lt. 35

UTENSILERIA • TOOLS

MANUTENZIONE • MAINTENANCE

Pulire con un panno morbido ed asciutto. Evitare l'uso di solventi e/o abrasivi.

Clean with a soft, dry cloth. Avoid using solvents or abrasive.

QUADRIFOGLIO

ART 565

GUIDE BLUM - BLUM SLIDES

REV 00.2020

F0IST00139
