Summary of Contents for Waldbeck 10030601

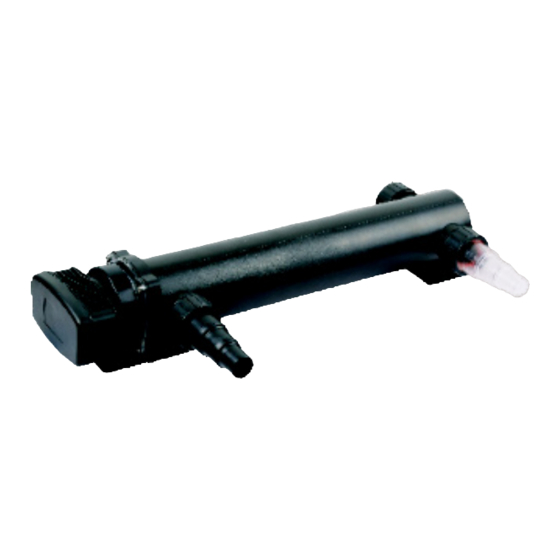

- Page 1 Teichklärer 10030601...
-
Page 2: Technische Daten
Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Technische Daten Artikelnummer 10030601 Länge 545 mm Leistung 36 W Kapazität... - Page 3 schädigen. Setzen Sie daher den Filterschwamm in die Öffnung der Wasserpumpe ein. • Das UV-Licht ist für die Augen und die Haut schädlich. Sehen Sie nicht direkt in die UV-Röhre und gehen Sie nicht mit Ihrer Haut in die Nähe. •...
- Page 4 Geräteübersicht Sichtfenster O-Dichtring 1 Gehäuse Schraube 2 Schraubenring 1,5" Anschlusseinheit Auslass O-Dichtring 2 Dichtring UV-Röhre Schraubenmutter Quarzglas Obere Klammer Sockel Edelstahlschlauch...
-
Page 5: Funktionsweise
Funktionsweise Dieses Gerät tötet schädliche Keime und Algen im Aquarium und im Teich und bietet den Fischen eine gesunde Umwelt. Wenn das Wasser kurz mit dem UV-Licht mit einer Wellen- länge von 253,7 nm bestrahlt wird, werden Keime und Erreger abgetötet. Dieses Gerät wird nicht mit einer Pumpe geliefert. -
Page 6: Wartung Und Reinigung
Bild E: Sie können die beiden Sichtfenster verwenden, um die Wasserversorgung durch den Schlauch zu überprüfen. • Wichtig: Schließen Sie zuerst die Pumpen an, verbinden Sie dann erst den UVC-Klärer. Betreiben Sie das Gerät nicht ohne Wasser. Dieses Gerät schal- tet sich wieder automatisch ein, wenn die Stromversorgung da ist. -
Page 7: Fehlerbehebung
Fehlerbehebung Problembehebung bei trübem Wasser Grund Lösung UVC-Lampe geht schaltet sich nicht ein. Überprüfen Sie die elektrischen Verbindungen. Verschmutzte Glasröhre Reinigung der Glasröhre. Siehe Montage Falscher Wasserdurchsatz durch die Pumpe Ablagerung brauner Schwebstoffe auf Entfernen Sie die Algen und Blätter. dem Boden Verhindern Sie die Ablagerung von Schmutz. -
Page 8: Technical Data
Any failure caused by ignoring the items and cautions mentioned in the operation and installation in- structions are not covered by our warranty and any liability. Technical Data Item number 10030601 Length 545 mm Power 36 W... - Page 9 placed after 8000 hours‘ usage. • When the body shell is blocked with the sands rubbish, it may destroy the quartz tube. So please add the filter sponge in the inlet of the water pump. • UV light is harmful to the eyes and skin. Please do not look into UV light directly or let the skin approach to UV light.
-
Page 10: Product Overview
Product overview Indicator glass O ring 1 Body shell Screw 2 Nut 1,5" UVC device head Outlet O ring 2 Gasket UV lamp Quartz glass part Upper bracket Base Stainless steel hose... -
Page 11: Installation
Functioning This equipment can kill the harmful germ and algae in the aquarium and the pond which offer the healthy environment to the fishes. When the water under the irradiation of wavelength in 253.7 nm ultraviolet radiation in a short period,the germ and pathogen in the water will be killed then. - Page 12 • Important: Connect the water pumps first, and then connect the UV device. Do not run the device without water. This device will be automatically turned on after the power on. The device is working if the blue light is turned on. Maintencance and Cleaning Changing the UV light (Replacement after 8000 hours) Pict.
-
Page 13: Troubleshooting
Troubleshooting Solving problems with cloudy water Reason Solution UVC lamp does not light up. Check electrical connection. Soiled glass tube Cleaning Incorrect pump flow rate See installation Brown suspended material deposits on Remove algae and leaves. Prevent the the bottom ingress of dirt.
