Radius BOOKSBAUM 2 724 Assembly Instructions

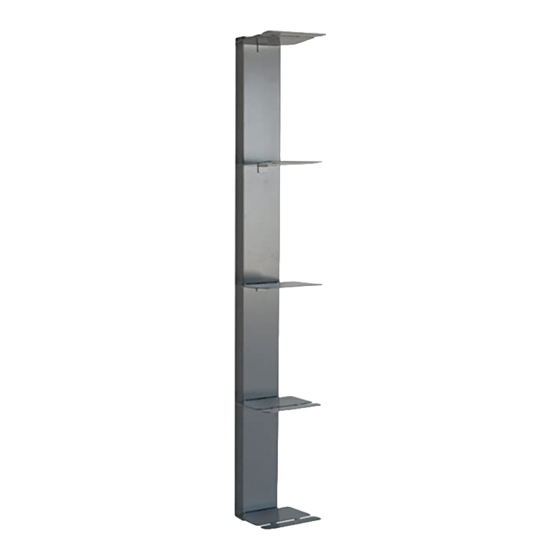

booksbaum 2 wand
montageanleitung / assembly instructions
ARt. NR.: 724, 725
SMALL LARGE
43,5 cm
only 2 screws
1
2
3
4

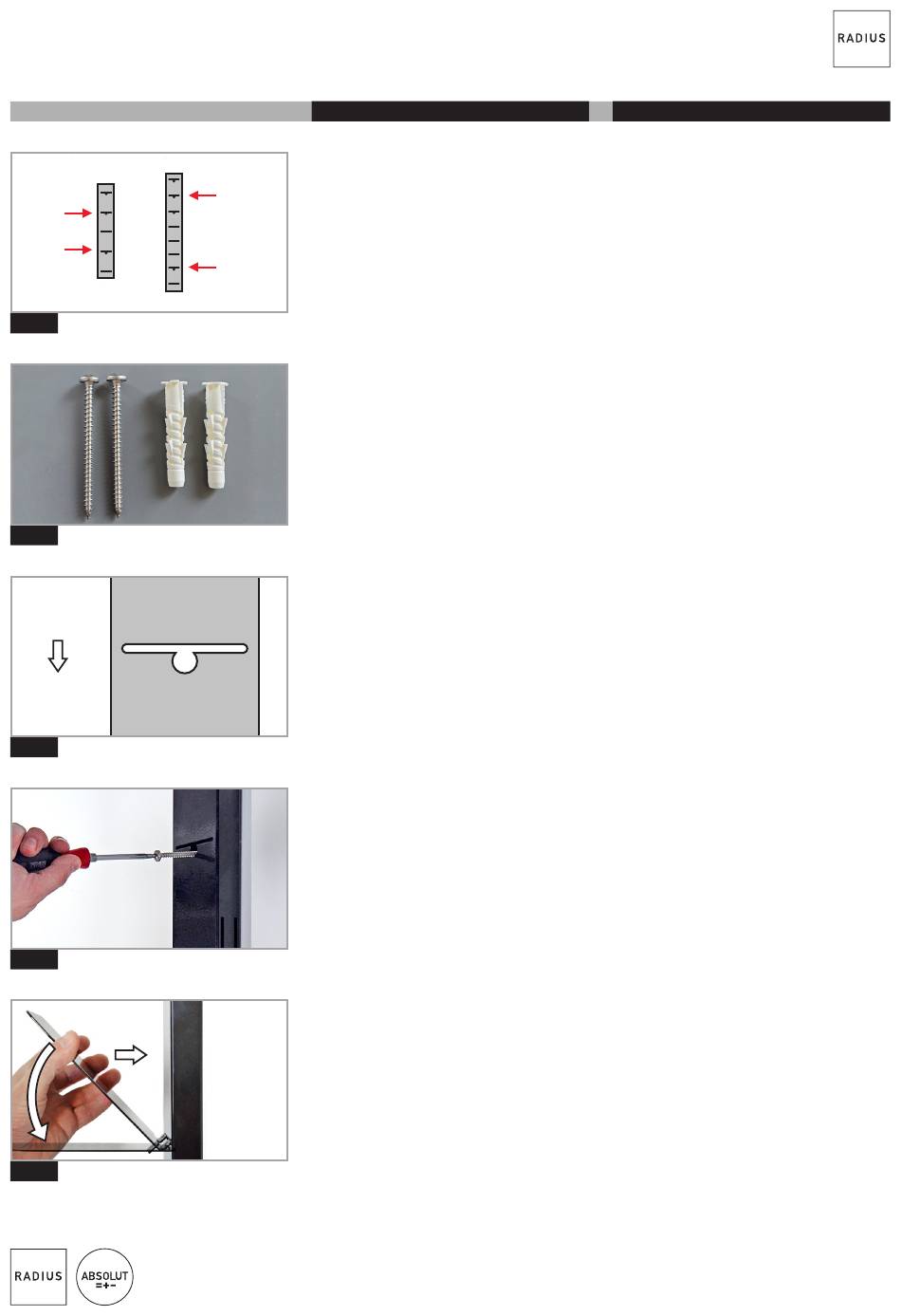

1.
2.
5
herzlichen glückwunsch zum kauf ihres
BOOKSBAUMs.
benötigte personen für den aufbau: 2
119,5 cm
zeichnen sie das maß wie gezeigt (1) an
der wand ein. benutzen sie dazu mög-
lichst eine wasserwaage. bohren sie 2
löcher und setzen sie die mitgelieferten
dübel ein.
halten sie das profil an die wand über
die löcher.
die aussparungen für die regal-böden
zeigen dabei nach unten! (3)
drehen sie die 2 schrauben ein.
hängen sie die regalböden wie abgebil-
det ein.
1. führen sie die oberen haken bis zum
anschlag komplett ein.
2. lassen sie den boden nach unten
klappen.
hinweis:
1 haken unten,
2 haken oben.
danke, dass sie sich für ein produkt von radius
design entschieden haben. weitere produkte
finden sie unter:
www.radius-design.com
DEUTSCH ENGLISH
congratulations on your purchase of the
BOOKSBAUM.
number of persons for the installation: 2
sketch the dimensions as shown (1) onto
your wall. if possible, use a water level
for this purpose. drill 2 holes and insert
the dowel pins provided.
hold the profile against the wall, cove-
ring the holes.
here, the cut-outs for the shelves must
point downwards! (3)
insert the 2 screws.
mount the shelves as shown in the pic-
ture.
1. insert the upper hooks up to the stop.
2. let shelf flap downwards.
note:
1 hook at the bottom,
2 hooks at the top.
thank you for choosing a product from radius
design. you can find further products at:
www.radius-design.com
1/2
