DNT UltraZoom PRO User Manual page 25

- Laden Sie diese Aufnahme wieder durch einen Doppelklick in der Bilderliste in das
Mess- und Bearbeitungs-Interface, das sich in einem zweiten Fenster öffnet:

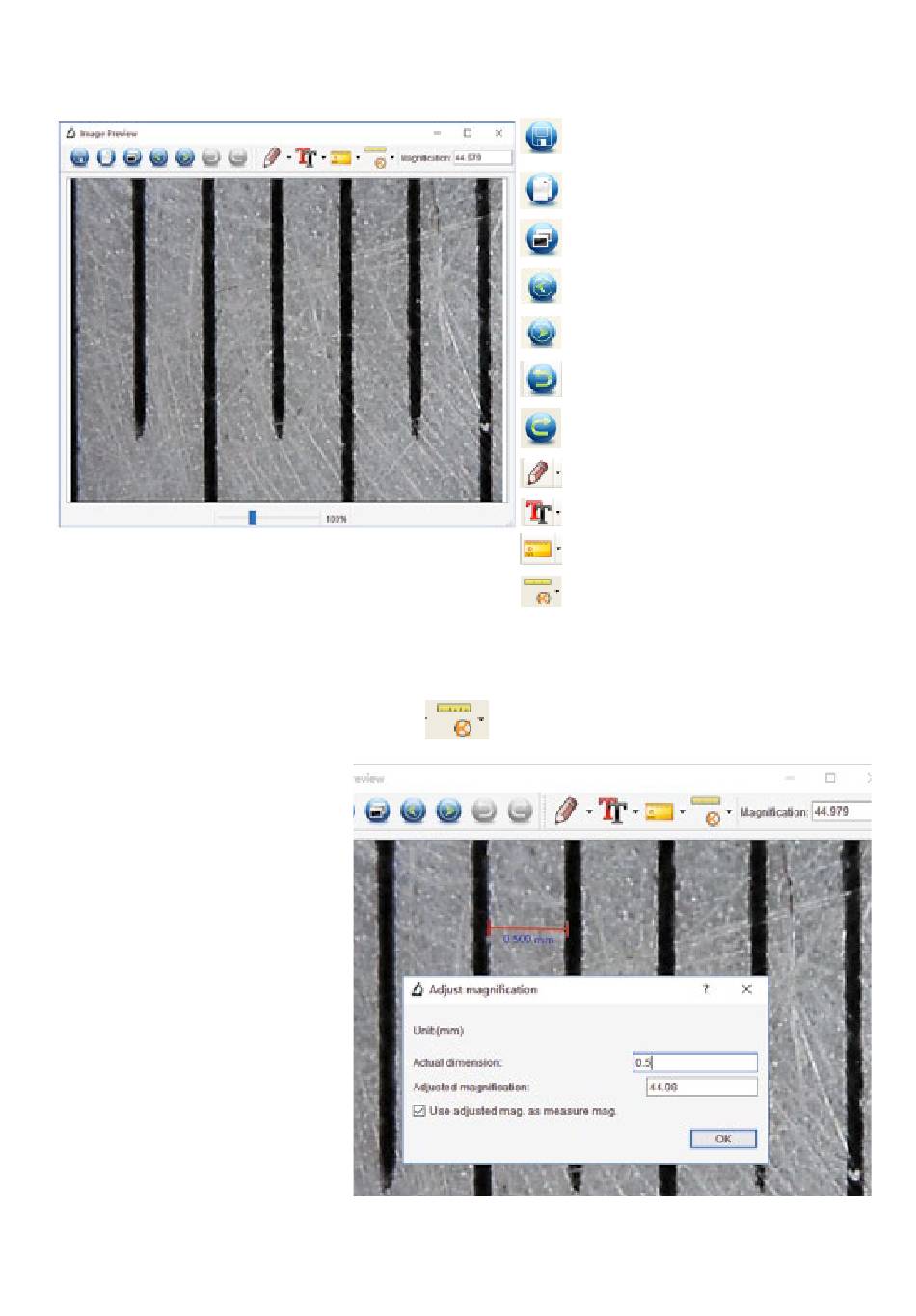

3. Click Calibration icon
to the picture. Click on the beginning and ending points
across a known value. Now a dialog will popup as below
and you need to enter the exact value of the
measurement sample into 'Actual dimension'.
Then the software will automatically calibrate the
- Zur genauen Detailansicht können Sie das Bild mit dem Schieberegler unten
magnification rate. Click 'OK' and the adjusted
zoomen.
magnification rate will show in the upper right corner.
- Klicken Sie nun das Kalibrier-Icon
in das Bild.
- Ziehen Sie nun eine ge-
nau waagerechte Linie
z. B. von einer Kalibrier-
linie zur nächsten (be-
deutet bei Aufnahme der
Millimeterskala 0,5 mm).
Die gemessene Strecke
erscheint an der Linie.
Es erscheint ein Dialog,
in den Sie diese Stre-
cke in mm eintragen
(mit Punkt, kein Komma
verwenden). Danach er-
scheint darunter und
nach Anklicken von „OK" rechts oben die errechnete Vergrößerung
31
Bearbeitetes Bild speichern
Bild in Zwischenablage spei-
chern
Bild kopieren
Vorheriges Bild aus Ablage
Nächstes Bild aus Ablage
, and then move mouse
Arbeitsschritt zurück (Undo)
Undo rückgängig machen
Zeichnen im Bild
Text ins Bild einfügen
Messwerkzeug
Kalibrieren
an und gehen Sie mit dem Mauszeiger
