Bouyer PGM 5000 C Quick Start Manual

I - DESCRIPTION

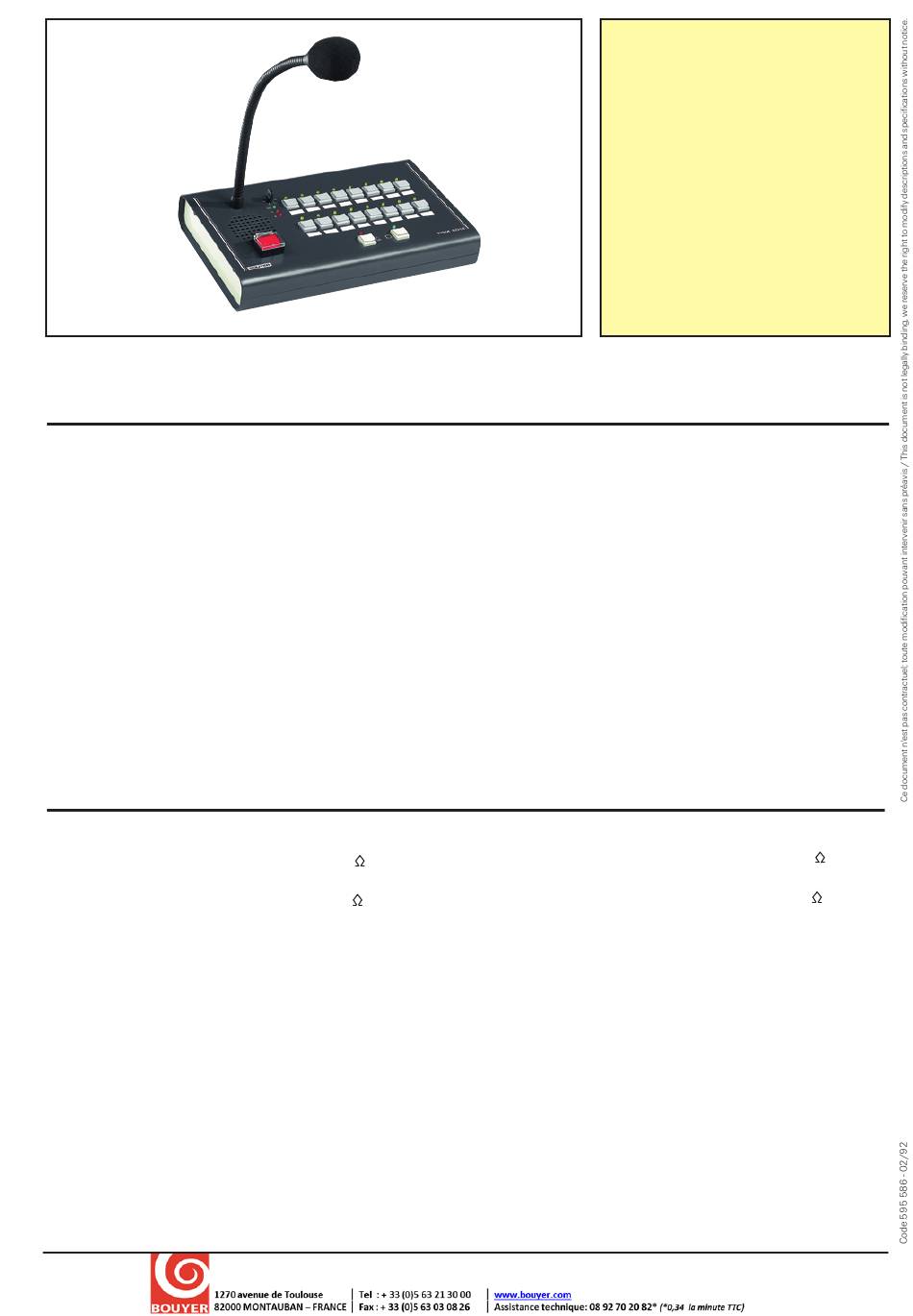

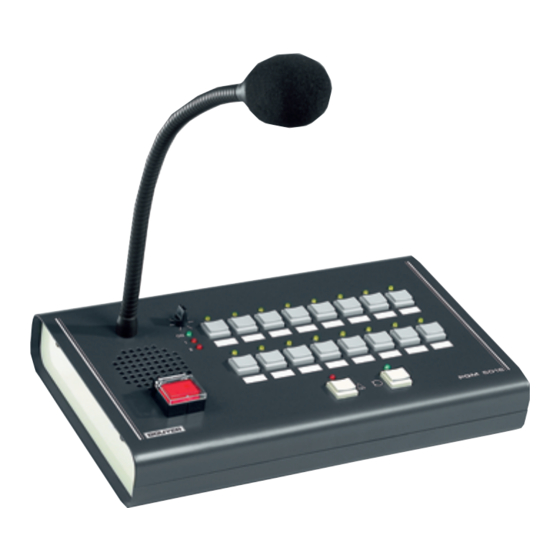

Les pupitres microphones (teinte gris anthracite) de la série
5000C, de présentation en saillie, permettent la sélection de 0,
4, 8 ou 16 zones avec possibilité d'appel général. Dans ce cas la
sélection est de 3 zones + appel général (AG), 7 zones + AG ou
15 zones + AG.
Ils sont équipés d'une sortie 0 dB compressée symétrique, d'un
amplificateur de 1 W et son haut-parleur avec réglage de
volume, de 2 LED d'occupation ou de défaut, d'une LED de mise
sous tension et d'un carillon numérique PGC 5000. Un bouton
poussoir capoté permet la sélection d'un message de sécurité
ou d'une sirène.
Un câble de liaison de 3 m relie le pupitre à une boîte de
raccordement à bornier à vis.
II - CARACTERISTIQUES TECHNIQUES
• Pouvoir de coupures des touches ......................................100 mA
• Niveau de sortie du préamplificateur ..0 dB/600
sur transformateur
• Niveau d'entrée de l'amplificateur ......0 dB/600
sur transformateur
• Commande des voyants par 0V
• Sortie des contacts de commande des zones ..........................0V
• Nombre de touches de sélection de zones ............16 - 8 - 4 ou 0
suivant modèle.
• Dimensions :
PGM 5000C et PGM 5004C ....................180 x 160 x 40 mm
PGM 5008C et PGM 5016C ....................270 x 160 x 40 mm
• Alimentation voyant bouton poussoir capoté ................24 V DC
• Boucle sèche pour bouton poussoir capoté
• Alimentation ............................................................................24 V DC
• Consommation ..............................................................340 mA max.
• Longueur cordon entre pupitre et boîte de raccordement ........3 m
I - DESCRIPTION
The 5000C series microphone desk top consoles (anthracite
grey colour) mounted, and have 0, 4, 8 or 16 zones selection
capability with general call capability. In this case selection can
be made on 3 zones + all call, 7 zones + all call or 15 zones +
all call.
They are equipped with a compressed balanced 0 dB output, a
1W amplifier and loudspeaker with volume adjustment,
2 engaged or failure LEDs, one power LED and a PGC 5000
digital chime. A protected and illuminated push button allows to
remote control a message security or a siren.
A 3 m connection cable connects the console to a screw
terminal junction box.

II - TECHNICAL SPECIFICATIONS

• Button power capacity ..........................................................100 mA
• Preamplifier output level............................ 0 dB/600 balanced
symétrique
via transformer
• Amplifier input level ....................................0 dB/600
symétrique
via transformer
• Indicators switching by voltage free contacts
• Zone switching contact output ....................................................0 V
• Number of zone selection buttons ..............................16, 8, 4 or 0
depending on the model.
• Dimensions :
PGM 5000C and PGM 5004C ................180 x 160 x 40 mm
PGM 5008C and PGM 5016C ................270 x 160 x 40 mm
• Power supply for the protected and illuminated push button :
24 V DC
• Dry contact for the protected push button
• Power supply............................................................................24 V DC
• Consumption..................................................................340 mA max.
• Length of cable between console and terminal box : 3 m
