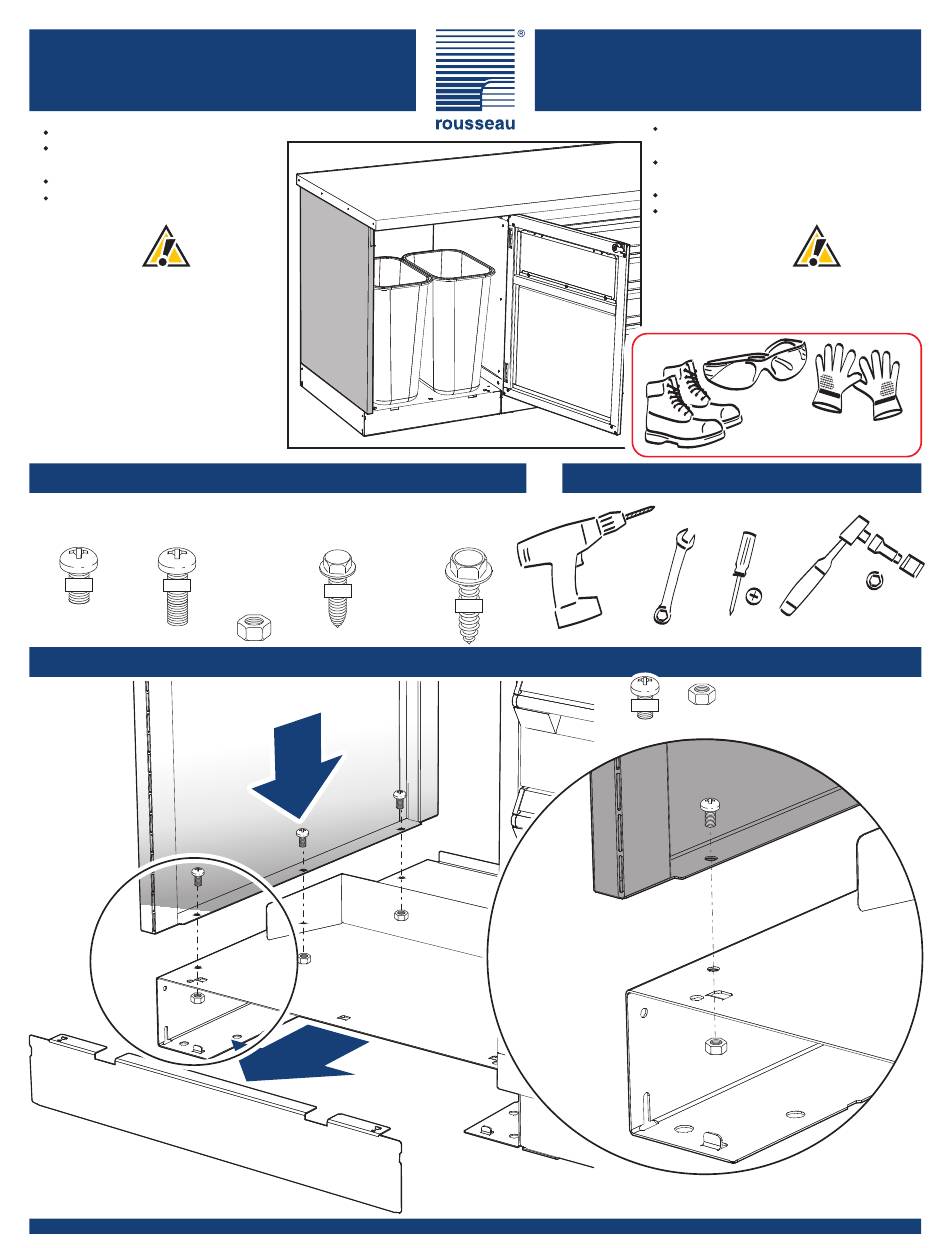

Rousseau R1C-SE19S Assembly Manual

Pannel support (waste / recyc. compart.)
R Line
All required hardware is included.
Please check the contents with
your packing slip.
Read instructions carefully.
Save this document for future
reference.
Panel Support RB57 can be
installed at the end only
(if required) after the door RB53.
Hardware
1/4-20 bolts 1/4-20 bolts
Tornillos 1/4-20 Tornillos 1/4-20
3A1818L2 3A1824L6
3x 4x
5/8" 1"
Tuercas 1/4-20
3x
Bottom Part Assembly
rousseaumetal.com
1-800-463-4271
Assembly Guide
RB57
#14 wood screw
Tornillo de madera #14
3D7024T2
2x
1/4-20 nuts
1"
3S1801Z2
Panel de soporte (compartimiento
Guía de montaje
RB53
RA59/60
Accesorios
Tools Required
Tapping screw
Tornillos autorroscantes
3D5326T2
3x
1 ''
1/4
Page/Página 1/2
de desechos y reciclado)
Todos los accesorios necesarios están
incluidos.
Verifique el contenido con la nota de
entrega.
Lea atentamente las instrucciones.
Conserve estas instrucciones para
consultar en el futuro.
El panel de soporte RB57 se puede
instalar al final solamente (si fuera
necesario), después de la puerta RB53.
Herramientas necesarias
Ø 3/16"
Ø 13/64"
no.3
Ø 1/4"
Ø 3/16"
7/16"
Montaje de la parte inferior
3x 3x
5/8"
Línea R
Cut-resistent gloves
Guantes anticorte
3/8"
7/16"
1/2"
R1C-SE19S
7D00201CS
