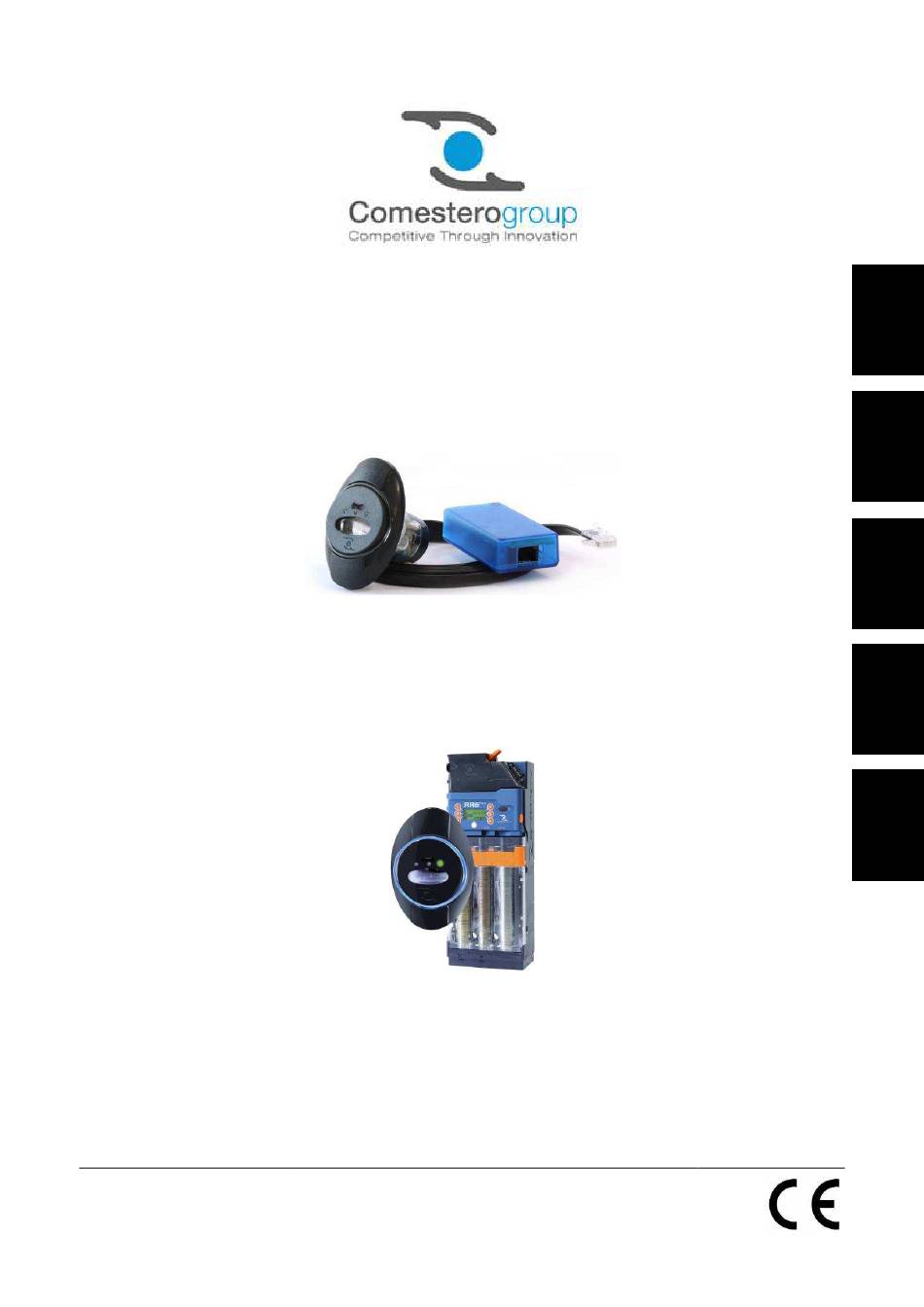

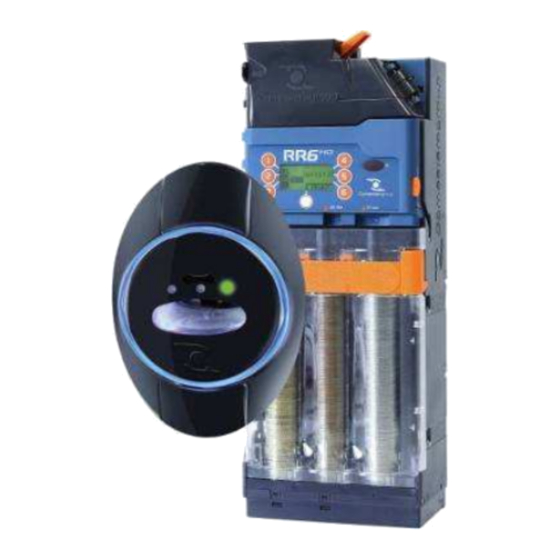

- Page 1 Guida Rapida - Quick Guide Guide Rapide - Guía Rápida Betriebshandbuch DGCWU00001.2ML Rev. 1.2 13-02-2014...
- Page 2 GUIDA AI SIMBOLI DI QUESTO MANUALE GUIDE TO THE SYMBOLS IN THE MANUAL GUIDE AUX SYMBOLES UTILISES DANS CE MANUEL GUÍA A LOS SÍMBOLOS DE ESTE MANUAL LEGENDE DER VERWENDETEN SYMBOLE A l f in e d i a ge v o la re la con su lt a z i on e d e l d ocu men t o s on o st at i u t i l iz z at i i se gu e n t i s i mb ol i . Th e fo l l ow i n g s y mb ol s ar e u se d in t h i s ma n u a l in ord er t o f ac i lit at e it s u n d er st a n d i n g .
- Page 4 WorldKey UltraLite - My RR6 HD PRO | Guida Rapida INFORMAZIONI DI SICUREZZA INFORMAZIONI DI SICUREZZA INFORMAZIONI DI SICUREZZA INFORMAZIONI DI SICUREZZA Al fine di prevenire danni derivanti da cortocircuiti e incendi, questo apparecchio è dotato di dispositivi di sicureza.
- Page 5 CONDIZIONI GENERALI DI GARANZIA CONDIZIONI GENERALI DI GARANZIA CONDIZIONI GENERALI DI GARANZIA CONDIZIONI GENERALI DI GARANZIA Leggere attentamente quanto segue al fine di apprendere le condizioni generali di Leggere attentamente quanto segue al fine di apprendere le condizioni generali di Leggere attentamente quanto segue al fine di apprendere le condizioni generali di Leggere attentamente quanto segue al fine di apprendere le condizioni generali di garanzia previste per questo prodotto.
-
Page 6: Table Of Contents
7.1.5 Aggiornamento firmware ..................15 7.2 Rilevazione tramite interfaccia IRDA (solo per My RR6 HD PRO) 7.2 Rilevazione tramite interfaccia IRDA (solo per My RR6 HD PRO) ....7.2 Rilevazione tramite interfaccia IRDA (solo per My RR6 HD PRO) 7.2 Rilevazione tramite interfaccia IRDA (solo per My RR6 HD PRO) .... -
Page 7: Introduzione
My RR6 HD PRO RR6 HD PRO RR6 HD PRO è il nuovo kit per la gestione completa dei pagamenti. Un unico RR6 HD PRO prodotto affidabile e sicuro per incrementare le vendite: è in grado, infatti, di gestire 100 prezzi di vendita in contante e 100 prezzi cashless, anche divisi per fasce annuali. -
Page 8: Accessori
WorldKey UltraLite - My RR6 HD PRO | Guida Rapida Figura 2 Ingombri Modulo P Ingombri Modulo Power: ower: Ingombri Modulo P Ingombri Modulo P ower: ower: Figura 3 2.2 Accessori 2.2.1 Cablaggi La testa di lettura viene fornita con un cavo integrato della lunghezza di 60 cm, dotato di connettore di tipo RJ45. -
Page 9: Chiavi E Tags
2.2.3 Chiavi e tags Tipo accessorio Tipo accessorio Funzionalità Funzionalità Tipo accessorio Tipo accessorio Funzionalità Funzionalità Chiave rossa di programmazione Chiave di programmazione Codice: RFT-006-PK Chiave utente blu Chiave utente blu Codice: RFT-006-BLU Chiave utente azzurra Chiave utente azzurra Codice: RFT- 006-AZZURRO Chiave utente arancio Chiave utente arancio Codice: RFT-006-ARANCIO... -
Page 10: Movimentazione
WorldKey UltraLite - My RR6 HD PRO | Guida Rapida 4.2 Movimentazione Al fine di evitare danni all’apparecchio si consiglia di movimentarlo esclusivamente all’interno del suo imballo. Si consiglia di conservare l’imballo originario per ogni futura esigenza di trasporto. Si raccomanda di non urtare l’ apparecchio e di non lasciarlo esposto agli agenti atmosferici (anche se nel suo imballo). -
Page 11: Installazione Della Testa Di Lettura Con Cornice
Figura 5 1 1 1 1 Testa di lettura 2 2 2 2 Parete frontale del distributore automatico 3 3 3 3 Dado di fissaggio con esagono da 42 mm 5.2 Installazione della testa di lettura con cornice In caso si voglia installare la testa di lettura su un distributore automatico che presenta già... -
Page 12: Installazione Del Modulo Power
My RR6 HD PRO RR6 HD PRO RR6 HD PRO: : : : Il connettore RJ 45 maschio montato sulla testa di lettura si RR6 HD PRO connette alla rendiresto RR6 HD PRO (predisposta) tramite un cavo con connettore RJ 45 femmina. -
Page 13: Nalazioni Led
6. Segnalazioni led Di seguito è riportato un elenco delle principali segnalazioni fornite da W W W W orld orld orld orld K K K K ey ey ey ey Ultra UltraLite Lite attraverso i tre led installati nella testa di lettura. Ultra Ultra Lite... -
Page 14: Programmazione E Rilevazione Dati
WorldKey UltraLite - My RR6 HD PRO | Guida Rapida 7. Programmazione e rilevazione dati 7.1 Programmazione Per programmare il dispositivo WorldKey UltraLite si utilizzano il software UNICO, la chiave di programmazione e la chiave di programmazione Clone. Il software UNICO CARD è... -
Page 15: Chiave Di Programmazione Clone
PC con il cablaggio di collegamento via USB. 7.2 Rilevazione tramite interfaccia IRDA (solo per My RR6 HD PRO) Sul frontale della rendiresto My RR6 HD PRO è installato un emettitore/ricettore ad infrarossi IR. Questa interfaccia IR consente di rilevare i dati di contabilità in formato EVA DTS per mezzo di un dispositivo palmare con display per la visualizzazione dei dati (accessorio opzionale). -
Page 16: Manutenzione E Pulizia Esterna
WorldKey UltraLite - My RR6 HD PRO | Guida Rapida 8.1 Manutenzione e pulizia esterna Mantenere pulite le superfici esterne del dispositivo. Per tale operazione si consiglia di utilizzare uno straccio inumidito con acqua o con una blanda soluzione detergente. -
Page 17: Appendici
11. Appendici 11.1 Messa fuori servizio e smaltimento Al termine della sua vita il prodotto deve essere messo nelle condizioni di fuori servizio e quindi indirizzato verso un centro di smaltimento. L’apparecchio deve essere obbligatoriamente smaltito come prescritto dal Decreto Legislativo 25/07/2005 N. 151. Per l'adeguata raccolta separata si raccomanda di leggere attentamente quanto segue. - Page 18 WorldKey UltraLite - My RR6 HD PRO | Guida Rapida Sanzioni previste in caso di smaltimento abusivo di detti rifiuti: Il distributore che, nell'ipotesi di cui all'articolo 6, comma 1, lettera b), indebitamente non ritira, a titolo gratuito, una apparecchiatura elettrica od elettronica, è...
- Page 19 Il produttore che, senza avere provveduto all’iscrizione presso la Camera di Commercio ai sensi dell'articolo 14, comma 2, immette sul mercato AEE, è punito con la sanzione amministrativa pecuniaria da euro 30.000 ad euro 100.000. Il produttore che, entro il termine stabilito col decreto di cui all'articolo 13, comma 8, non comunica al registro nazionale dei soggetti obbligati allo smaltimento dei RAEE le informazioni di cui all'articolo 13,commi 4 3 5.
- Page 21 WorldKey UltraLite - My RR6 HD PRO | Quick Guide SAFETY INFORMATION SAFETY INFORMATION SAFETY INFORMATION SAFETY INFORMATION This machine is equipe with safety devices in order to prevent damage due to short circuits and fire. These devices must not be bypassed, removed or disable for any reasons., If the devices must be disabled to carry out maintenance or...
- Page 22 WorldKey UltraLite - My RR6 HD PRO | Quick Guide GENERAL WARRANTY GENERAL WARRANTY GENERAL WARRANTY GENERAL WARRANTY Read the following carefully in order to un Read the following carefully in order to understand the general warranty applied derstand the general warranty applied to to to to...
- Page 23 7.1.2 Programming with UNICO software ................. 31 7.1.3 Programming key ....................31 7.1.4 Firmware update ....................32 7.2 Data collection through IRDA interface (only for My RR6 HD PRO) ....7.2 Data collection through IRDA interface (only for My RR6 HD PRO) ....32 7.2 Data collection through IRDA interface (only for My RR6 HD PRO)
-
Page 24: Introduction
RR6 HD PRO combines its reliability with the safety of Mifare® technology to make it extremely easy to manage and to offer great payment flexibility. It is able to manage 100 cash prices + 100 cashless prices with the possibility of managing two annual time slots. -
Page 25: Accessories
Reading head Reading head Reading head Reading head measures measures measures: : : : measures Figure 2 P P P P ower ower Module measures Module measures: : : : ower ower Module measures Module measures Figure 3 2.2 Accessories 2.2.1 Cables The reading head is supplied with the integrated cable (lenght: 60 cm) and RJ45 connector. -
Page 26: Keys And Tags
WorldKey UltraLite - My RR6 HD PRO | Quick Guide 2.2.3 Keys and tags Type of accessory Type of accessory Function Function Type of accessory Type of accessory Function Function Red Programming key Programming key Code: RFT-006-PK Dark blue User key... -
Page 27: Handling
4.2 Handling In order to prevent any damage to the device, it is recommended to transport it exclusively inside its original packaging. We recommend: - not to bump the device (even if still in its packaging) exposed to atmospheric agents. - not to drag the device. -
Page 28: Installing The Reading Head With Frame
WorldKey UltraLite - My RR6 HD PRO | Quick Guide Figure 5 1 1 1 1 Reading head 2 2 2 2 Vending machine surface 3 3 3 3 Fixing nut 5.2 Installing the reading head with frame If the WorldKey UltraLite is installed in a vending machine that already has a hole from previously used cashless systems, the oval shake frame supplied must be inserted before the reader, in order to close up the rectangular hole. - Page 29 My RR6 HD PRO RR6 HD PRO RR6 HD PRO: : : : The RJ 45 male connector at the end of the reading head is RR6 HD PRO connected to the RR6 HD PRO changegiver through a cable with a RJ 45 female connector.
-
Page 30: Led Signals
WorldKey UltraLite - My RR6 HD PRO | Quick Guide 6. LED Signals Below is a list of the main signals that the World World World WorldKey UltraLite Key UltraLite Key UltraLite device can make using Key UltraLite the 3 LEDs installed in the reading head. -
Page 31: Programming And Data Collection
7. Programming and data collection 7.1 Programming UNICO software, the Programming key and the Clone Programming key are used to program the WorldKey UltraLite. UNICO CARD software is used to manage the media (keys and tags). WorldKey UltraLite can be connected to a PC which has UNICO software installed on it by means of the USB port. -
Page 32: Firmware Update
7.2 Data collection through IRDA interface (only for My RR6 HD PRO) The My RR6 HD PRO has an infrared signal transceiver on its front, referred to as the IR interface. The IR interface may be used to read audit data in EVA DTS format with a palm top device that has a display on which to view the data (available as an option). -
Page 33: Technical Assistance
9. Technical Assistance For any faults or malfunctioning please contact Comesterogroup after- sales service at +39 02 95781111. 10. Technical Data 10.1 Technical Specifications Reading head 50 x 75 x 55 Dimensions (lxhxd) (mm) Power Module 78 x 39,3 x 23,4 Reading head 75 (cable included) Weight (g) Power Module 36... - Page 34 WorldKey UltraLite - My RR6 HD PRO | Quick Guide This appliance is included in the field of application of the legislative decree 151/2005 Annex 1B article 2 comma 1 being: 3.2.8 Pocket and desk calculators and other products and equipment for the collection, storage, processing, presentation or communication of information by electronic means.
- Page 35 3. The manufacturer who, after August 13, 2005, when placing electrical or electronic equipment on the market, does not provide an economical warranty referred to in articles 11 - comma 2, or 12 - comma 4, will be fined from 200 to 1,000 euros for each piece of equipment placed on the market.
- Page 37 WorldKey UltraLite - My RR6 HD PRO | Guide Rapide INFORMATIONS SUR LA SECURITE INFORMATIONS SUR LA SECURITE INFORMATIONS SUR LA SECURITE INFORMATIONS SUR LA SECURITE Afin de prévenir tout dommage résultant de courts-circuits et d'incendies, cet appareil est équipé de dispositifs de sécurité.
- Page 38 WorldKey UltraLite - My RR6 HD PRO | Guide Rapide CONDITIONS GENERALES DE GARANTIE CONDITIONS GENERALES DE GARANTIE CONDITIONS GENERALES DE GARANTIE CONDITIONS GENERALES DE GARANTIE Lire attentivement ce qui suit afin de comprendre les conditions générales de Lire attentivement ce qui suit afin de comprendre les conditions générales de Lire attentivement ce qui suit afin de comprendre les conditions générales de...
-
Page 39: Sommaire Sommaire
Mise à jour du Firmware 7.2 Audit par interface IRDA (seulement pour My RR6 HD PRO) 7.2 Audit par interface IRDA (seulement pour My RR6 HD PRO) ......7.2 Audit par interface IRDA (seulement pour My RR6 HD PRO) 7.2 Audit par interface IRDA (seulement pour My RR6 HD PRO) ...... -
Page 40: Introduction Introduction Introduction
WorldKey UltraLite pour la gestion complète des paiements. La fiabilité de RR6 HD PRO épouse la sécurité de la technologie Mifare® pour garantir une facilité de gestion maximum ainsi qu'une grande flexibilité dans les paiements. My RR6 HD PRO est le kit all-in-one en mesure d'augmenter les ventes et de répondre à... -
Page 41: Description Des Pièces
2.1 Description des pièces 2. 2. 2. 2. Module de connexion pour BUS MDB 1. 1. 1. 1.Tête de lecture spécifique pour clé/tag à insertion avec CPU intégrée Figure 1 Dessins techniques Dessins techniques Dessins techniques Dessins techniques: : : : Tête de lecture Tête de lecture Tête de lecture... -
Page 42: Accessoires
WorldKey UltraLite - My RR6 HD PRO | Guide Rapide 2.2 Accessoires 2.2.1 Câblages La tête de lecture est fournie avec un câble integré de 60 cm de longueur, avec un connecteur RJ45. Type de câblage Type de câblage Type de câblage Type de câblage... -
Page 43: Déballage Déballage Déballage
situations importantes devant être attentivement observées sont indiquées à l'aide de symboles spécifiques. 4. Déballage 4.1 Livraison du produit emballé Au moment de la livraison, vérifier que l'emballage et le produit n'aient pas subi de dommages lors du transport. Si des endommagements devaient être constatés, peu importe la nature, il faut immédiatement en avertir le transporteur. -
Page 44: Installation Des Têtes De Lecture
WorldKey UltraLite - My RR6 HD PRO | Guide Rapide Figure 4 Il est interdit de retirer la carte d'identification montée sur l'appareil ou de manipuler les données qu'elle rapporte. En cas d'endommagement ou de disparition, solliciter une nouvelle carte de remplacement auprès du fabricant. -
Page 45: Installation Du Module De Connexion
La tête de lecture peut être installé avec le Module Power Module Power (Fig.8) ou on l’a peut lier, Module Power Module Power sans utiliser le Module, au monnayeur rendeur RR6 HD PRO (My My RR6 HD PRO RR6 HD PRO RR6 HD PRO RR6 HD PRO –... -
Page 46: Signalisations À Leds
My RR6 HD PRO RR6 HD PRO RR6 HD PRO: : : : Le connecteur RJ45 mâle fixé sur la tête de lecture se relie au RR6 HD PRO monnayeur rendeur RR6 HD PRO par un câble avec connecteur RJ45 femelle. -
Page 47: Programmation Et Détection Des Données
Lorsqu'une vente est en cours, la LED jaune passe de clignotante à fixe pour toute la durée de la vente. Lorsque l'on insère une clé/carte utilisateur avec un code gérant différent ou sans que l'application utilisateur ne soit chargée (code carte = 29), la LED rouge clignote et le buzzer le signale en émettant une tonalité... -
Page 48: Programmation Avec Le Logiciel Unico
PC avec le câblage de branchement par USB. 7.2 Audit par interface IRDA (seulement pour My RR6 HD PRO) Le My RR6 HD PRO intègre, sur la plaque avant, un dispositif émetteur/récepteur de signaux infrarouges appelé interface IR. L’interface IR permet de détecter les données de comptabilité... -
Page 49: Entretien Et Maintenance
Pour recevoir le flux de données transmis via infrarouge, il est nécessaire d'approcher l'ordinateur de poche à l'émetteur situé sur la plaque avant du monnayeur rendeur. La réception des données se fera automatiquement ou en appuyant sur une touche de l'ordinateur de poche. -
Page 50: Données Techniques
WorldKey UltraLite - My RR6 HD PRO | Guide Rapide 10. Données techniques 10.1 Caractéristiques Techniques Tête de lecture 50 x 75 x 55 Dimensions (bxhxp) (mm) Module de connexion 78 x 39,3 x 23,4 Tête de lecture 75 (câble inclus) - Page 51 • Les revendeurs retireront gratuitement l'appareil usé pour l'envoyer ensuite à des centres de collecte appropriés à fin de procéder correctement à son démantèlement et à la récupération éventuelle des matériaux réutilisables. • Des centres de collecte des déchets d'équipements électriques et électroniques (DEEE) ont été...
- Page 52 WorldKey UltraLite - My RR6 HD PRO | Guide Rapide 5. Le producteur qui, dans l'année d'émission de tout type de nouvel EEE sur le marché, ne met pas à disposition des centres de réutilisation et des installations de traitément et de recyclage les informations relatives à l'article 13 alinéa 3, se voit appliquer la sanction administrative pécuniaire allant de 5 000 à...
- Page 53 WorldKey UltraLite - My RR6 HD PRO | Guía rápida...
- Page 54 WorldKey UltraLite - My RR6 HD PRO | Guía rápida INFORMACIÓN ACERCA DE LA SEGURIDAD INFORMACIÓN ACERCA DE LA SEGURIDAD INFORMACIÓN ACERCA DE LA SEGURIDAD INFORMACIÓN ACERCA DE LA SEGURIDAD A fin de prevenir daños causados por cortocircuitos e incendios, este aparato está...
- Page 55 CONDICIONES GENERALES DE GARANTÍA CONDICIONES GENERALES DE GARANTÍA CONDICIONES GENERALES DE GARANTÍA CONDICIONES GENERALES DE GARANTÍA Lea atentamente lo siguiente para conocer las condiciones generales de garantía Lea atentamente lo siguiente para conocer las condiciones generales de garantía Lea atentamente lo siguiente para conocer las condiciones generales de garantía Lea atentamente lo siguiente para conocer las condiciones generales de garantía previstas por este producto.
-
Page 56: Sumario Sumario
Sumario Sumario Sumario Sumario Sumario ........................................................................56 ........ 1. Introducción 1. Introducción 1. Introducción 1. Introducción ..................................................................57 ......2. Presentación 2. -
Page 57: Introducción
BUS MDB, que facilitan tanto su instalación como su uso en cualquier dispositivo. My RR6 HD PRO RR6 HD PRO es el nuevo kit para la administración total de los pagos. Un solo RR6 HD PRO RR6 HD PRO... -
Page 58: Accesorios
WorldKey UltraLite - My RR6 HD PRO | Guía rápida Dimensiones: Dimensiones: Dimensiones: Dimensiones: Cabezal de lectura Cabezal de lectura Cabezal de lectura Cabezal de lectura Figura 2 Módulo Power Módulo Power Módulo Power Módulo Power Figura 3 2.2 Accesorios... -
Page 59: Llaves Y Tag
2.2.3 Llaves y tag Tipo accesorio Tipo accesorio Tipo accesorio Tipo accesorio Funcionalidad Funcionalidad Funcionalidad Funcionalidad Llave roja de programación Código: RFT-006-PK Llave de programación Llave usuario azul Código: RFT-006-BLU Llave usuario azul Llave usuario celeste Código: RFT- 006-AZZURRO Llave usuario celeste Llave usuario naranja Código: RFT-006-ARANCIO Llave usuario naranja Llave usuario hielo Código: RFT-006-GHIACCIO... -
Page 60: Traslado
WorldKey UltraLite - My RR6 HD PRO | Guía rápida 4.2 Traslado 4.2 Traslado 4.2 Traslado 4.2 Traslado A fin de evitar daños al aparato, se aconseja transportarlo exclusivamente dentro de su embalaje original. Se recomienda: no golpear el aparato; no dejar el aparato (tampoco dentro de su embalaje) expuesto a los agentes atmosféricos. -
Page 61: Instalación Del Cabezal De Lectura Con Marco
Figura 5 1 1 1 1 Cabezal de lectura 2 2 2 2 Superficie de la dispensadora 3 3 3 3 Tuerca de fijación 5.2 Instalación del cabezal de lectura con marco Instalación del cabezal de lectura con marco Instalación del cabezal de lectura con marco Instalación del cabezal de lectura con marco Si WorldKey UltraLite se instala en una Dispensadora Automática que ya tiene la perforación de los sistemas cashless utilizados precedentemente, antes que el Lector... -
Page 62: Instalación Del Módulo Power
RR6 HD PRO RR6 HD PRO RR6 HD PRO: : : : El conector RJ 45 macho montado en el cabezal de lectura se conecta al monedero de cambio RR6 HD PRO (preparado) mediante un cable con conector RJ 45 hembra. - Page 63 6. 6. 6. 6. Señalizaciones por Led Señalizaciones por Led Señalizaciones por Led Señalizaciones por Led A continuación se presenta un listado de las principales señalizaciones que el dispositivo WorldKey UltraLite puede realizar mediante los tres leds instalados en el cabezal de lectura.
-
Page 64: Programación Y Relevamiento De Datos
WorldKey UltraLite - My RR6 HD PRO | Guía rápida 7 7 7 7 ..Programación y relevamiento de datos Programación y relevamiento de datos Programación y relevamiento de datos Programación y relevamiento de datos 7.1 Programación Programación... -
Page 65: Llave De Programación Clone
7.2 Detección de datos mediante interfaz IRDA(disponible solo con My RR6 HD PRO) En la parte frontal el My RR6 HD PRO lleva un dispositivo emisor/receptor de señales por infrarrojos denominado interfaz IR. La interfaz IR permite leer los datos de contabilidad en el formato EVA DTS utilizando un aparato PDA con display para visualizar dichos datos (disponible como opción). -
Page 66: Asistencia Técnica
WorldKey UltraLite - My RR6 HD PRO | Guía rápida 8.1 Mantenimient Mantenimiento y limpieza externa o y limpieza externa Mantenimient Mantenimient o y limpieza externa o y limpieza externa Mantenga limpias las superficies externas del aparato; para esta operación se aconseja utilizar un trapo humedecido con agua o con una solución detergente ligera. -
Page 67: Apéndice
11. Apéndices 11. Apéndices 11. Apéndices 11. Apéndices 11.1 Puesta fuera de servicio y eliminación Al finalizar su vida útil el producto debe ser puesto fuera de servicio y llevado a un centro de eliminación de residuos. Quite el aparato de su sede de instalación y retire sus cables. Póngase en contacto con el revendedor para proceder al retiro del aparato en desuso. - Page 68 WorldKey UltraLite - My RR6 HD PRO | Guía rápida Sanciones previstas en caso de eliminación abusiva de estos residuos: El distribuidor que, en la hipótesis según el artículo 6, apartado 1, letra b). de manera indebida no retira, a título gratuito, un aparato eléctrico o electrónico, es punible con la sanción administrativa pecuniaria de 150 euros a 400 euros, para...
- Page 69 El productor que, sin haber realizado la inscripción en la Cámara de Comercio según lo dispuesto por el artículo 14, apartado 2, introduce en el mercado AEE, es penado con la sanción administrativa pecuniaria de 30.000 euros a 100.000 euros. El productor que, dentro del término establecido con el decreto según el artículo 13, apartado 8, no comunica al registro nacional de los sujetos obligados a la eliminación de los RAEE las informaciones según el artículo 13, apartados 4 3 5.
- Page 71 WorldKey UltraLite - My RR6 HD PRO | Betriebshandbuch SICHERHEITSHINWEISE SICHERHEITSHINWEISE SICHERHEITSHINWEISE SICHERHEITSHINWEISE Um Schäden durch Kurzschlüsse oder Brände zu vermeiden, wurde dieses Gerät mit einer Reihe von Sicherheitsvorrichtungen ausgestattet. Diese Vorrichtungen dürfen unter keinen Umständen vom Stromkreis ausgeschlossen bzw. entfernt oder ausgeschaltet werden. Wenn diese Vorrichtungen bei Wartungs- oder Reparaturarbeiten deaktiviert werden müssen, darf an dem Gerät nur gearbeitet werden, nachdem...
- Page 72 WorldKey UltraLite - My RR6 HD PRO | Betriebshandbuch ALLGEMEINE GARANTIEBEDINGUNGEN ALLGEMEINE GARANTIEBEDINGUNGEN ALLGEMEINE GARANTIEBEDINGUNGEN ALLGEMEINE GARANTIEBEDINGUNGEN Den nachfolgenden Abschnitt sorgfältig durchlesen. Den nachfolgenden Abschnitt sorgfältig durchlesen. Er enthält wichtige Er enthält wichtige Den nachfolgenden Abschnitt sorgfältig durchlesen. Den nachfolgenden Abschnitt sorgfältig durchlesen.
-
Page 73: Inhaltsübersicht Inhaltsübersicht
7.1.4 Clone Programmierschlüssel (Key) ................82 7.1.5 Firmware Update ....................82 7.2 Datensammeln über IRDA 7.2 Datensammeln über IRDA- - - - Interface (nur für MY RR6 HD PRO) 7.2 Datensammeln über IRDA 7.2 Datensammeln über IRDA Interface (nur für MY RR6 HD PRO) Interface (nur für MY RR6 HD PRO) -
Page 74: Einführung
MYRR6 HD PRO RR6 HD PRO RR6 HD PRO RR6 HD PRO ist ein „alles – in – einem – Set“ für das komplette abwickeln von Zahlungen, das alle Bedürfnisse des Nutzers in diesem Bereich erfüllt. MYRR6 HD PRO RR6 HD PRO kombiniert seine Beständigkeit mit der Sicherheit des MIFARE... -
Page 75: Zubehör
Abmessungen Lesekopf Abmessungen Lesekopf Abmessungen Lesekopf Abmessungen Lesekopf: : : : Bild 2 Versorgungs Versorgungs Versorgungs Versorgungs- - - - Modul Abmessungen Modul Abmessungen Modul Abmessungen: : : : Modul Abmessungen Bild 3 2.2 Zubehör 2.2.1 Kabel Der Lesekopf wird mit einem integriertem Kabel (Länge 60 cm) und RJ45 Anschluss geliefert. -
Page 76: Schlüssel + Tags
WorldKey UltraLite - My RR6 HD PRO | Betriebshandbuch 2.2.3 Schlüssel + Tags Funktion Funktion Funktion Funktion Roter Programmierschlüssel Programmierschlüssel Code: RFT-006-PK Dunkelblauer Nutzerschlüssel Dunkelblauer Nutzerschlüssel Code: RFT-006-BLU Hellblauer Nutzerschlüssel Hellblauer Nutzerschlüssel Code: RFT- 006-AZZURRO Oranger Nutzerschlüssel Oranger Nutzerschlüssel Code: RFT-006-ARANCIO Weisser Nutzerschlüssel... -
Page 77: Handhabung
4.2 Handhabung Um Schäden während der Bewegung zu vermeiden, wird empfohlen, das Gerät ausschließlich in seiner ursprünglichen Verpackung zu bewegen. Um jegliche Beschädigung des Gerätes zu vermeiden, muss das Gerät ausschließlich mit der Originalverpackung transportiert werden. Vermeiden Sie heftige Stösse oder runterfallen des Gerätes. -
Page 78: Installation Des Lesekopfs Mit Rahmen
WorldKey UltraLite - My RR6 HD PRO | Betriebshandbuch Bild 5 1 1 1 1 Lesekopf 2 2 2 2 Ihr Verkaufsautomat 3 3 3 3 Feststell – Mutter 42 mm 5.2 Installation des Lesekopfs mit Rahmen Wenn der WorldKey UltraLite in einem Automaten installiert wird, der bereits eine Öffnung von einem anderen Zahlungssystem hat, wird der ovale Rahmen vor dem... -
Page 79: Installation Der Steuerung
Steuerung angeschlossen. MYRR6 HD PRO RR6 HD PRO RR6 HD PRO RR6 HD PRO: : : : Der RJ45 Anschluss wird direkt an das RR6 HD PRO anschlossen. Anschluß an den Anschluß an den Anschluß an den Anschluß an den RR6 HD PRO... -
Page 80: Led Signale
WorldKey UltraLite - My RR6 HD PRO | Betriebshandbuch 6. LED – Signale Hier eine Auflistung der Hauptmeldungen des WorldKey UltraLite WorldKey UltraLite WorldKey UltraLite WorldKey UltraLite Gelb Grün Legen Legende Legen Legen Wenn der Lesekopf eingeschaltet wird, blinkt das rote Licht weil noch es noch kein Protokoll gibt. -
Page 81: Programmierung Und Datensammlung
7. Programmierung und Datensammlung 7.1 Programmierung Unico Software, der Programmierschlüssel (Key) und der Clone Programmierschlüssel (Key) werden benutzt, um das Worldkey UltraLite zu programmieren. UNICO CARD Software wird benutzt, um die Medien (Key’s und Tag’s) zu bearbeiten. Das Worldkey UltraLite kann über USB an einen PC angeschlossen werden, auf dem UNICO Software installiert ist. -
Page 82: Clone Programmierschlüssel (Key)
Kabel zu aktualisieren. 7.2 Datensammeln über IRDA-Interface (nur für MY RR6 HD PRO) Der My RR6 HD PRO hat einen Infrarot Signal-Transceiver an seiner Frontseite, bezeichnet als IR-Interface. Das IR-Interface kann genutzt werden zum Auslesen von Auditdaten im EVA-DTS-Format mit einem Palmtop-Gerät, auf dessen Display die Daten eingesehen werden können (optional erhältlich). -
Page 83: Äußere Pflege Und Reinigung
8.1 Äußere Pflege und Reinigung Die äußeren Oberflächen des Geräts regelmäßig reinigen. Dazu ein mit Wasser oder einer sanften Reinigungslösung befeuchtetes Tuch verwenden. Keine aggressiven chemischen Lösungsmittel oder Scheuertücher verwenden, da sie das Gerät beschädigen können. Das Gerät nicht in Wasser tauchen und keinem direkten Wasserstrahl oder anderen Flüssigkeiten aussetzen. -
Page 84: Außerbetriebnahme Und Entsorgung
WorldKey UltraLite - My RR6 HD PRO | Betriebshandbuch 11. Außerbetriebnahme und Entsorgung 11.1 Außerbetriebnahme und Entsorgung Am Ende seiner Lebenszeit muss das Gerät außer Betrieb genommen und einem Entsorgungszentrum übergeben werden. Das Gerät aus seinem Installationssitz nehmen und die Kabel abtrennen. - Page 85 Umwelt und die Gesundheit des Menschen haben, wenn sie nicht korrekt eingesetzt oder nicht in Konformität mit der oben beschriebenen Prozedur entsorgt werden. Das Symbol der durchgestrichenen Abfalltone, das gut sichtbar auf diesem Gerät angebracht ist, weist unmissverständlich darauf hin, dass das Gerät nach dem 13.
- Page 86 WorldKey UltraLite - My RR6 HD PRO | Betriebshandbuch Verfügung gestellt hat, wird mit einer Geldstrafe von 5.000 bis 30.000 Euro belegt. Der Hersteller, der nach dem 13. August 2005 Elektro- und Elektronikgeräte auf dem Markt bringt, die nicht entsprechend gekennzeichnet sind und keine Hinweise im Sinne des Art.
- Page 88 Comesterogroup S.r.l. Comesterogroup S.r.l. Comesterogroup S.r.l. Comesterogroup S.r.l. Via Marie Curie 8, 20060 Gessate (MI) Tel : +39 02 95781111 Fax:+39 02 95 380178 www.comesterogroup.com comestero@comesterogroup.it...
