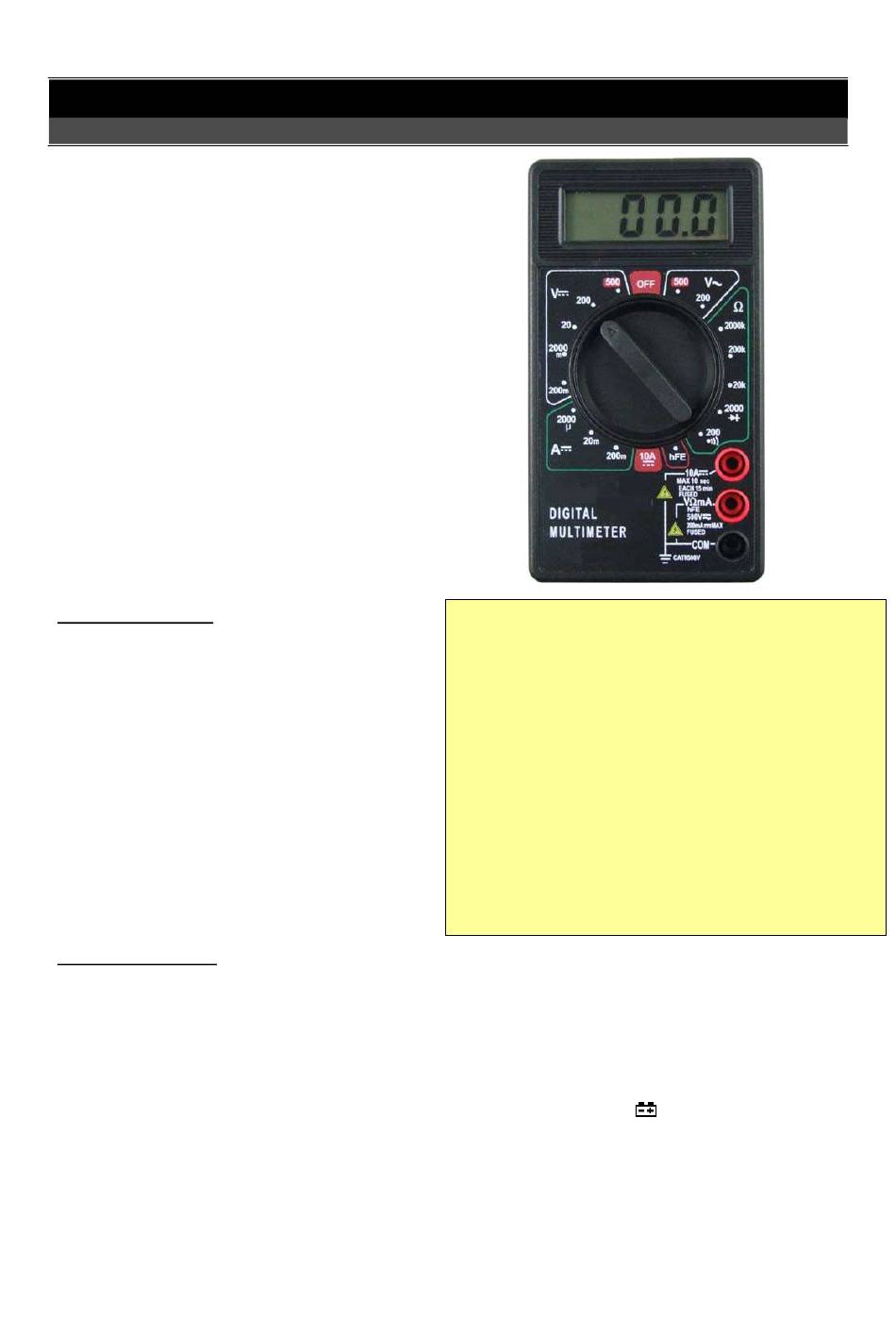

Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Digitalmultimeters gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Geräts zu
kommen!
Leistungsmerkmale
Das Digitalmultimeter ist mit seiner
kompakten Bauweise der ideale Begleiter.
Es schaltet sich automatisch ab, wenn es 15
Minuten nicht benutzt wird.
Mißt Stromstärke, Spannung und elektrischen
Widerstand.
Es kann Dioden und Transistore testen sowie
Durchgangsprüfungen vornehmen.
Meßfühler und Transistortestadaper sind
enthalten.
Sicherheitshinweise
Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
Messen Sie keine Spannungsquellen, die 600 V überschreiten.
Das Gerät keinen mechanischen Belastungungen, hohen Temperaturen oder Feuchtigkeit aussetzen.
Verunreinigungen der Messfühler können zu falschen Messergebnissen führen.
Sollte bei manueller Einstellung der Messbereich überschritten werden erscheint auf dem Display
„1". Stellen Sie in diesem Fall einen anderen Messbereich ein.
Sollte die Batteriespannung zu niedrig seinen muss diese erneuert werden.
Reinigen Sie das Gerät mit einem weichen trockenen Tuch.
Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
ETT Distribution GmbH Schmalbachstraße 16 38112 Braunschweig Nachdruck oder Vervielfältigung nur mit
Bedienungsanleitung

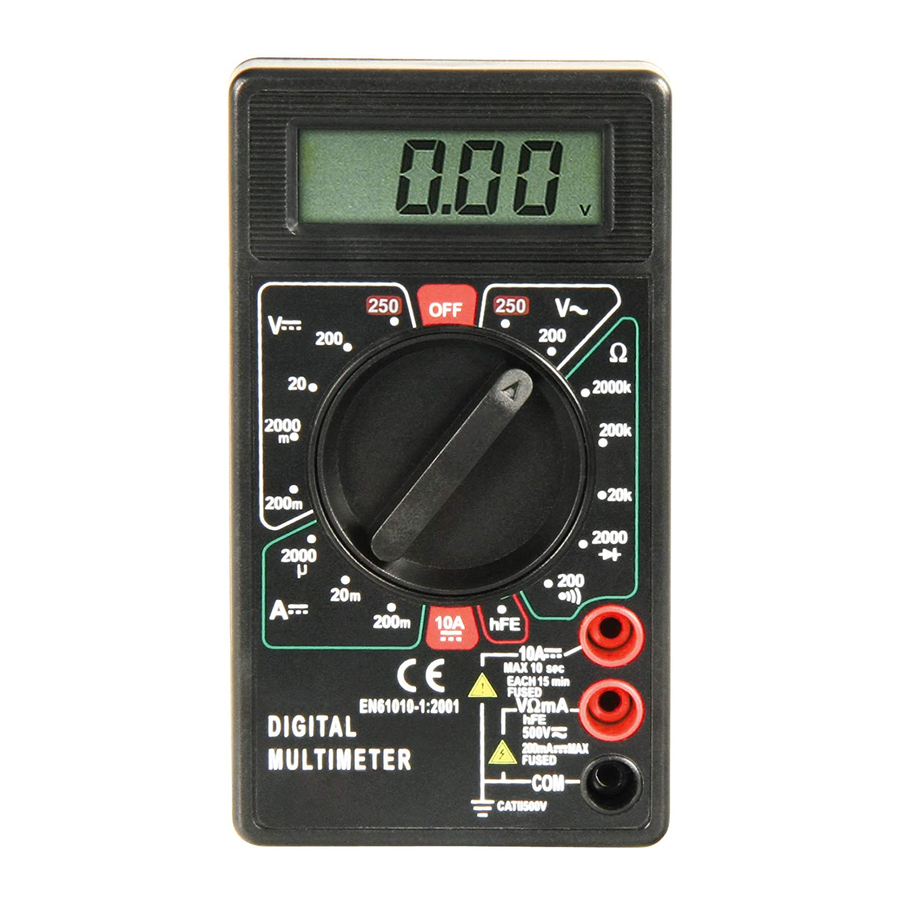

Digitalmultimeter McCheck "M-330D"
ausdrücklicher Genehmigung Stand 02/ 2019
Technische Daten:
Gewicht: 150 g
Maße (H*B*T): 126*70*28 mm
Betrieb: 2x 3 V (AAA)
Meßbereiche:
Gleichspannung: 0.2/2/20/200/500 V ± 1.0%
Wechselspannung: 200/500 V ± 1.5 %
Gleichstrom: 2 µA/20mA/200mA/10 A ± 2.5%
Widerstand: 200Ω/2 kΩ/20 kΩ/200 kΩ/2000k Ω ± 1.2%
Diodentest-Stromstärke: 1 mA
Stromdurchgangsprüfer: Summer ertönt, wenn R < 50 Ω
Transistorverstärkungsfaktor: 1 - 1000
Sicherung: 1x 500 mA & 1x 10 A
Funktionsumgebung: (0 ~ 40) °C & 75% RH
649-211
Advertisement
Table of Contents
Related Manuals for McCheck M-330D
Summary of Contents for McCheck M-330D
- Page 1 649-211 Bedienungsanleitung Digitalmultimeter McCheck “M-330D” Einführung Geehrter Kunde, wir möchten Ihnen zum Erwerb Ihres neuen Digitalmultimeters gratulieren! Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und durchdachte technische Features gekonnt vereint. Lesen Sie bitte die folgenden Bedienhinweise sorgfältig durch und befolgen Sie diese, um in...
- Page 2 649-211 Das Digitalmultimeter und seine Funktionen: OFF: Ein- / Aus-Schalter. V=: Gleichspannungsmessung. Es wird der Wert in V [Volt] angezeigt. A=: Gleichstromstärkenmessung. Es wird der Wert in A [Ampere] angezeigt. hFE: Transistortest. :Beim Diodentest wird die Vorwärtsspannung ( = Durchlaßspannung einer Diode) in V angezeigt. : Bei der akustischen Durchgangsprüfung ertönt bei Widerständen <...
- Page 3 649-211 Wechselspannungsmessung: 1. Verbinden Sie den roten Messfühler mit VΩmA und den schwarzen mit COM. 2. Stellen Sie den Drehschalter auf V~ ein. 3. Passen Sie den Messbereich durch Einstellung an. Falls dieser nicht von vornherein bekannt ist, wählen Sie zunächst den größten Bereich und schalten dann herunter, bis ein sinnvoller Wert ablesbar ist. 4.
- Page 4 649-211 Durchgangsprüfung: 1. Verbinden Sie den roten Messfühler mit VΩmA und den schwarzen mit COM. 2. Stellen Sie den Drehschalter auf ein. 3. Die zu prüfenden Leitung muss spannungslos sein. 4. Verbinden Sie die beiden Messfühler mit zwei Stellen der zu prüfenden Leitung. 5.
- Page 5 649-211 Reference Manual Digital Multimeter McCheck „M-330D“ Preface Dear Customer, we like to congratulate you on the purchase of your new digital multimeter! You have chosen a product which combines deliberate technical features with an appealing design. Please read this manual conscientiously and carry out the given instructions before and while you are using your new device.
- Page 6 649-211 The Digital Multimeter and its Functions: OFF: On- / Off-switch. V=: DC voltage measurement. The value will be displayed in V [Volt]. A=: DC current measurement. The value will be displayed in A [Ampere]. hFE: Transistor test. : At the diode testing the forward bias through a diode will be shown in V.
- Page 7 649-211 AC Voltage Measurement: 1. Connect the red test lead with VΩmA and the black one with COM. 2. Turn the rotary switch to V~. 3. Adjust the metering range. If you do not know the range in the first place choose the highest range position and change it down until you can read a meaningful value on the display.
- Page 8 649-211 Continuity Testing: 1. Connect the red testing lead with VΩmA and the black one with COM. 2. Turn the rotary switch to 3. The circuit to be tested must be dead-voltage. 4. Connect both test leads to two position pf the circuit to be tested. 5.
