Sommaire Instructions Relatives à la Sécurité Spécifications Usage Visé Spécifications Dimensions du Groupe à Pompe Mise en Service Principe de Fonctionnement Préparation Avant Utilisation Menus à L'écran LCD de la Pompe et Instructions D'utilisation Réglage de la Temporisation de Retour Réglages de Pression Amorçage des Flexibles Hydrauliques Maintenance et Entretien...
Page 3
® chaque fois que nécessaire. La politique d'Avdel UK Limited consiste dans le développement et l'amélioration permanents de ses produits ; de ce fait, nous nous réservons le droit de modifier les spécifications de nos produits sans préavis.
16. Ne pas utiliser de pompes électriques en atmosphère explosive. Respecter toutes les réglementations locales et nationales en vigueur. L'installation et les modifications doivent être effectuées par un électricien qualifié. 17. Ces pompes sont munies de clapets de décharge internes réglés en usine, que seuls les centres techniques Avdel ®...
Page 5
Instructions relatives à la sécurité ® ® AVDEL RECOMMANDE D'UTILISER AVEC LA POMPE UN OUTILLAGE DE POSE AVDEL ET AUCUN AUTRE, CAR LE RISQUE EXISTE AVEC LES AUTRES MARQUES D'OUTILLAGES HYDRAULIQUES QU'ILS SOIENT INOPÉRANTS AUX PRESSIONS NOMINALES DE TRAVAIL. TENIR LE CIRCUIT HYDRAULIQUE DE L'OUTIL À L'ABRI DES POUSSIÈRES ET DES CORPS ÉTRANGERS, POUR...
Spécifications Usage visé ® Le groupe hydraulique à pompe doit être utilisé en conformité avec les instructions d'utilisation des outils de pose Avdel ® et aux fins de pose des fixations Avdel exclusivement. Le groupe hydraulique à pompe est une source de puissance hydraulique commandée électriquement. Associé à un outil ®...
Spécifications Pompes modèles 73446-02000 / 73447-02000 / 73448-02000 CARACTÉRISTIQUES TECHNIQUES DE LA POMPE RÉF. 73446-02000 73447-02000 73448-02000 Référence Hi-Press HIPS1961 HIPS1962 HIPS1963 Modèle de pompe : Série de pompe Enerpac ® Référence Enerpac ® ZE6220TG-QHR-E100 ZU4204TE-QHK-E100 ZU4204TB-QHK-E100 Référence de vanne VE42TQ-24 VE42TQ-230 VE42TQ-110...
Page 10
Spécifications Dimensions du groupe à pompe (suite) Pompes modèles 73441-02000 / 73444-02000 Pompes modèles 73447-02000 / 73448-02000 Toutes les dimensions sont indiquées en millimètres.
Les groupes EP sont des pompes hydrauliques à haute pression délivrant deux valeurs de pression de service, pour la ® traction d'une part et le cycle de retour d'autre part des outils de pose Avdel ; à haute pression (510 bars environ) pour le cycle de traction, et une pression moindre (200 bars environ) pour le cycle de retour.
Page 12
Mettre la pompe hydraulique sous tension. Attendre 5 secondes que la pompe termine sa séquence d'initialisation, avant d'appuyer sur le contacteur de détente. Une fois tout en ordre, l'écran LCD de la pompe affiche "AVDEL" et "0 bar". • Lors de la séquence d'initialisation, le système de commande de la pompe identifie toute action sur la détente comme un dysfonctionnement potentiel et empêche le démarrage du moteur.
Une fois tout en ordre, l'écran LCD de la pompe affiche "AVDEL" et une valeur numérique de la pression courante dans la pompe. La valeur indiquée doit être "0 BAR".
Page 14
Mise en service Menus à l'écran LCD Le logiciel propose à l'opérateur les menus suivants : • RET TIME – Cet écran permet à l'opérateur de régler la valeur de la temporisation de retour, indiquée "Return Timer". Cette temporisation commande la durée pendant laquelle le moteur de la pompe va continuer à tourner, après que la détente ait été...
Page 15
Mise en service • MOTEUR – Cet écran affiche le nombre d'heures ou de cycles Marche/Arrêt pendant lesquels le moteur a fonctionné. Appuyer sur les touches fléchées Bas et Haut pour afficher en alternance les heures et les cycles. Le compteur n'est pas réinitialisable.
Page 16
Mise en service • RETOUR – Cet écran affiche le nombre d'heures (cycles Marche/Arrêt) pendant lesquelles le solénoïde de rétraction a travaillé. Il s'agit ici du cycle de retour de l'outil de pose. Appuyer sur les touches fléchées Bas et Haut pour afficher en alternance les HEURES et les CYCLES.
Utiliser les touches fléchées Haut et Bas pour régler la temporisation à la valeur souhaitée, par incréments d'une seconde. • Enregistrer la valeur réglée et revenir à l'écran "AVDEL" en appuyant sur la touche MENU pendant 2 secondes. La temporisation est à présent réglée.
• Afficher le menu "HAUTE P" et régler la valeur à 600 BARS avec la touche fléchée Haut. Enregistrer la valeur réglée et revenir à l'écran "AVDEL" en appuyant sur la touche MENU pendant 2 secondes. • Mettre en route la pompe en appuyant sur la touche Marche/Arrêt MOTOR.
Page 19
Afficher le menu "HAUTE P" et régler la valeur à 510 BARS avec la touche fléchée Bas. Enregistrer la valeur réglée et revenir à l'écran "AVDEL" en appuyant sur la touche MENU pendant 2 secondes. Remarque: Pour obtenir un fonctionnement correct du clapet de décharge et du contacteur de haute pression, il faut que la valeur réglée pour le clapet de décharge soit au moins 20 bars supérieure à...
Désactiver le mode LOCAL en affichant le menu "LOCAL" puis en sélectionnant l'option "OFF". Appuyer une fois sur la touche MENU pour enregistrer le réglage. Enregistrer la valeur réglée et revenir à l'écran "AVDEL" en appuyant sur la touche MENU pendant 2 secondes.
Maintenance et entretien IMPORTANT - Seuls des techniciens parfaitement formés et qualifiés en hydraulique sont autorisés à intervenir sur la pompe et les organes du système. Merci de prendre contact avec Avdel ® pour toute question en matière d'entretien, de réparation et de formation.
Maintenance et entretien Changement de l'élément filtrant Le filtre du circuit de retour peut être commandé comme accessoire de la pompe. L'élément filtrant doit être remplacé toutes les 250 heures, ou plus souvent si le milieu est sale. Le porte-filtre est muni d'une dérivation tarée à 1,7 bar (25 psi) pour éviter toute surpression en cas de colmatage du filtre.
Page 23
IMPORTANT - Seuls des techniciens parfaitement formés et qualifiés en hydraulique sont autorisés à intervenir sur la pompe et les organes du système. Merci de prendre contact avec Avdel® pour toute question en matière d'entretien, de réparation et de formation. Les instructions à suivre pour l'entretien et les fiches de pièces détachées sont disponibles sur demande.
Page 24
Diagnostic des panes SYMPTÔME CAUSE PROBABLE SOLUTION CF. PAGE Ajouter de l'huile - se reporter aux Le niveau d'huile est bas. 11, 12, 21, 22 sections Mise en service et Maintenance et entretien Régler la valeur du clapet de Clapet de décharge réglé à une décharge de pression 18, 19 La pompe ne monte pas...
Diagnostic des pannes Conditions de défaut Tout défaut quel qu'il soit entraîne l'arrêt de la pompe et interdit son démarrage. Effacement d'une condition de défaut depuis l'écran LCD Après que le défaut à l'origine du problème ait été corrigé, effacer le message de défaut de l'écran LCD en débranchant l'alimentation électrique de la pompe ;...
Déclaration de conformité Avdel UK Limited, Watchmead Industrial Estate, Welwyn Garden City, Herts, AL7 1LY, déclare sous son entière responsabilité que le produit ci-après désigné : Modèle : Groupe hydraulique à pompe 73440-02000 73441-02000 73442-02000 73443-02000 73444-02000 73445-02000 73446-02000 73447-02000 73448-02000 Auquel ce rapporte la présente déclaration est conforme aux normes suivantes :...
Page 28
Les données spécifiées sont susceptibles d'être modifiées sans préavis, dans le cadre de notre politique de développement et d'amélioration continus de nos produits. Votre représentant local Avdel se tient à votre disposition si vous souhaitez obtenir confirmation des toutes dernières informations disponibles.
Page 29

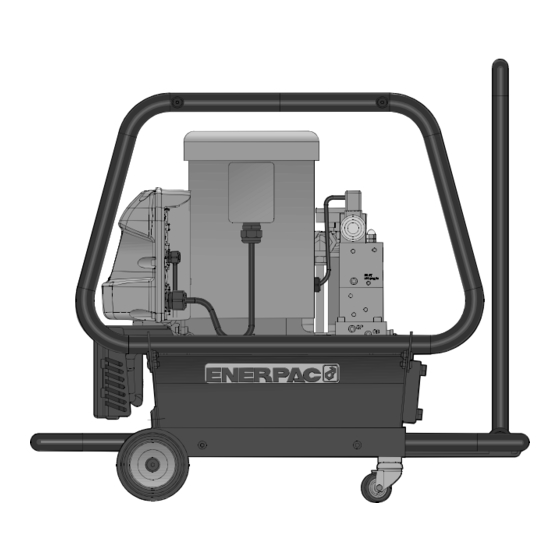

Instruction Manual Original Instruction EP Pump Hydraulic Power Unit...
Page 30
Contents Safety Instructions Specification Intent of Use Pump Specfication Pump Dimensions Putting Into Service Principle of Operation Preparation for Use Pump LCD Menus and Operating Instructions Return Timer Setting Pressure Settings Priming the Hydraulic Hose Set Maintenance and Servicing Daily / Weekly Change Oil &...
Page 31
Seller agrees to co-operate with Buyer and to render assistance in enforcing ENERPAC’s warranties where necessary. Avdel UK Limited policy is one of continuous product development and improvement and we reserve the right to change the specification of any product without prior notice.
Do not use outside the design intent. Do not use equipment with this pump other than that recommended by Avdel UK Limited. Any modification undertaken by the customer to the pump shall be the customer’s entire responsibility.
Page 33
® ® AVDEL RECOMMENDS THAT ONLY AVDEL INSTALLATION TOOLING BE USED WITH THE PUMP UNIT, AS OTHER MAKES OF HYDRAULIC TOOLING MAY NOT OPERATE AT THE SAFE DESIGNED WORKING PRESSURES. KEEP DIRT AND FOREIGN MATTER OUT OF THE HYDRAULIC SYSTEM OF THE TOOL AS THIS WILL CAUSE THE...
The pump unit is an electrically driven, hydraulic power source. When coupled to a compatible Avdel placing tool and ® ® ® the relevant nose assembly is attached, it can then be used to install a range of Avbolt , Avdelok , Avseal II and Infalok ®...
Page 35
Specification Pump Models 73440-02000 / 73441-02000 / 73442-02000 PUMP SPECIFICATION PART NUMBER 73440-02000 73441-02000 73442-02000 Name Hi-Press Part Number HIPS1955 HIPS1956 HIPS1957 Pump Model: Enerpac ® Pump Series Enerpac ® Part Number ZE6220TW-QHR-E100 ZU4220TE-QHR-E100 ZE4220TE-QHR-E100 Valve Part Number VE42TQ-24 VE42TQ-230 VE42TQ-230 Motor: Power (kW)
Page 36
Specification Pump Models 73443-02000 / 73444-02000 / 73445-02000 PUMP SPECIFICATION PART NUMBER 73443-02000 73444-02000 73445-02000 Name Hi-Press Part Number HIPS1958 HIPS1959 HIPS1960 Pump Model: Enerpac ® Pump Series Enerpac ® Part Number ZE6220TJ-QHR-E100 ZU4220TB-QHR-E100 ZE4220TB-QHR-E100 Valve Part Number VE42TQ-24 VE42TQ-110 VE42TQ-110 Motor: Power (kW)
Page 37
Specification Pump Models 73446-02000 / 73447-02000 / 73448-02000 PUMP SPECIFICATION PART NUMBER 73446-02000 73447-02000 73448-02000 Name Hi-Press Part Number HIPS1961 HIPS1962 HIPS1963 Pump Model: Enerpac ® Pump Series Enerpac ® Part Number ZE6220TG-QHR-E100 ZU4204TE-QHK-E100 ZU4204TB-QHK-E100 Valve Part Number VE42TQ-24 VE42TQ-230 VE42TQ-110 Motor: Power (kW)
Page 38
Specification Pump Unit Dimensions (continued) Pump Models 73441-02000 / 73444-02000 Pump Models 73447-02000 / 73448-02000 All dimensions are shown in millimetres.
The EP units are high pressure hydraulic pumps delivering two different operating pressures for the pull and return cycle ® of Avdel placing tools; High pressure (c510bar) during the pull cycle and a lower pressure (c200bar) during the return cycle.
Page 40
Switch on the mains supply to the hydraulic pump unit. Wait 5 seconds for the pump unit to complete the boot sequence, before pressing the trigger switch. When all set the LCD screen on the pump unit will display ‘AVDEL’ and ‘0 bar’. •...
Connect the unit to the power supply and switch on. Wait 5 seconds for the pump unit to complete the boot sequence, before pressing the trigger switch. When all set, the LCD screen on the pump unit will display ‘AVDEL’ and a numeric display of the current pump-pressure. This should read ‘0 BAR’. SCREEN 1 AVDEL •...
Page 42
Putting Into Service LCD Menus The software provides the operator with the following Menus: • RET TIME – This screen allows the operator to set the value of the Return Timer. This timer controls the time that the pump motor will continue to run, after releasing the trigger or achieving the ‘High Pressure’ value, before switching to the idle mode.
Page 43
Putting Into Service • MOTOR – This screen displays the number of hours or On/Off cycles the motor has been operated. Toggle between Hours and Cycles by pressing the Down or Up Arrow buttons. The counter is non-resettable. Save the setting and step forward using the MENU button.
Page 44
Putting Into Service • RETRACT – This screen displays the number of hours (On/Off cycles) the Retract solenoid has been operated. This is the placing tool return cycle. Toggle between HOURS and CYCLES by pressing either the Down or Up Arrow buttons.
Use the Up and Down Arrows to adjust to the timer in 1 second intervals to the desired value. • Save the setting and return to the ‘AVDEL’ display by pressing and holding the MENU button for 2 seconds. The timer is now set.
• Display the ‘HI PRESS’ menu and adjust the value to 600 BAR using the Up Arrow button. Save the setting and return to the ‘AVDEL’ display by pressing and holding the MENU button for 2 seconds. • Turn on the pump by pressing the MOTOR On/Off button.
Page 47
Display the ‘HI PRESS’ menu and adjust the value to 510 BAR using the Down Arrow button. Save the setting and return to the ‘AVDEL’ display by pressing and holding the MENU button for 2 seconds. Note: For the pressure relief valve and High Pressure switch to function correctly, the pressure relief valve setting must be at least 20 bar higher than the High Pressure switch value.
De-activate the LOCAL mode by displaying the ‘LOCAL’ menu and toggling the setting to ‘OFF’. Save the setting by pressing the MENU button once. Save the setting and return to the ‘AVDEL’ display by pressing and holding the MENU button for 2 seconds.
Maintenance and Servicing IMPORTANT - Only fully trained and qualified hydraulic technicians should service the pump or system components. Please contact Avdel ® for your servicing, repair and training requirements. Service Instructions and repair parts sheet are available on request.
Maintenance and Servicing Changing the Filter Element A return line filter may be ordered as an accessory to the pump. The filter element should be replaced every 250 hours, or more frequently in dirty environments. The filter manifold is equipped with a 25 psi (1.7 bar) bypass to prevent over pressure rupture if filter plugging occurs.
Fault Diagnosis IMPORTANT - Only fully trained and qualified hydraulic technicians should service the pump or system components. Please contact Avdel for your servicing, repair and training requirements. Service Instructions and repair parts sheet are available on request. SYMPTOM POSSIBLE CAUSE REMEDY PAGE REF.
Fault Diagnosis SYMPTOM POSSIBLE CAUSE REMEDY PAGE REF. Add oil - refer to Putting into 11, 12, 21, Low oil level Service and Maintenance and Servicing Adjust Pull/Advance Pressure Relief valve set too low 18, 19 Relief Valve and High Pressure Pump fails to build setting pressure or less than...
Fault Diagnosis Fault Conditions Any fault will shut down and prevent pump from starting. Clearing a Fault Condition from the LCD After the fault causing problem has been corrected, clear the fault message from the LCD by disconnecting electrical power from the pump, wait until all characters clear the LCD (~ 10 seconds), then reconnect power. Power Failure Display: "POWER OFF"...
Declaration of Conformity We, Avdel UK Limited, Watchmead Industrial Estate, Welwyn Garden City, Herts, AL7 1LY declare under our sole responsibility that the product: Model: Pump Hydraulic Power Unit 73440-02000 73441-02000 73442-02000 73443-02000 73444-02000 73445-02000 73446-02000 73447-02000 73448-02000 To which this declaration relates is in conformity with the following standards:...
Page 56
This document is for informational purposes only. Infastech makes no warranties, expressed or implied, in this document. Data shown is subject to change without prior notice as a result of continuous product development and improvement policy. Your local Avdel representative is at your disposal should you need to confirm latest information.
