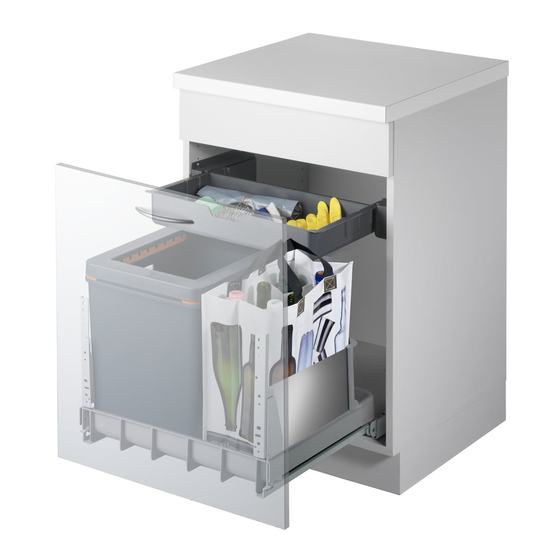

Mullex EURO-BOXX 55/60-R Assembly Instructions And Template

EURO-BOXX 55/60-R
TRIOXX 3x16 (55/60)
1
2
3
4 4
Inhalt / Contenu
Contenuto / Contents
2 x
A
2 x
B
2 x
C
F 2 x
D
E 38 x
1
4 x
1
2
3
4 4
SERVO-DRIVE SERVO-DRIVE
Mitte Kastenboden
Centre du fond du caisson
EURO-BOXX 55/60-R
H I
J
2 x
G
2
4 x
D
Mitte Kastenboden
Centre du fond du caisson
Vordere Korpuskante
Partie avant du corps
Montage-Anleitung und -Schablone / Instructions et illustrations de montage
Istruzioni e illustrazioni di montaggio / Assembly instructions and template
www.muellex.ch
SENSOMATIC
4
Centro del fondo dell'elemento
Cabinet base centre line
TRIOXX 3x16 (55/60)
L
K
K
K
K
3
4 x
Anpassen Fixieren
Ajuster
Adattare Fissare
Adjust
Centro del fondo dell'elemento
Cabinet base centre line
4
Parte di anteriore dell'elemento
Front cabinet edge
EURO-BOXX 55/60-R TRIOXX
4
Ersatzteile / Pièces de rechange / Parti di ricambio / Spare parts
11745 Schiene / Rail / Binari / Rail
A
B 11782 Adapter schmal (20 mm) / Adaptateur étroit / Adattatore stretto /
Adapter narrow
11783 Adapter mittel (45 mm) / Adaptateur moyen / Adattatore medio /
C
Adapter medium
10688 Auszug kpl. breit / Extensible large compl. / Fondo estraibile largo,
D
completo / Pull-out wide compl.
– Pan-Head 4 x 15 mm
E
9747 Boden-Einsatz / Elément de sol / Inserto della base / Base insert
F
9781 Metallbügel / Etrier métallique / Bilanciere metallo / Metal bracket
G
11780 Abdeckschublade breit / Réceptacle-couvercle large / Coperchio
H
ripiano largo / Cover drawer wide
9718 Rückwand breit / Paroi arrière large / Parete posteriore largo /
I
Rear panel wide
EURO-BOXX-Behälter / Récipient / Secchio / Container
J 5300.01
5316 Behälter 16-Liter / Récipient / Secchio / Container
K
10952 Deckel / Couvercle / Coperchio / Lid
L
4
14 x
Fixer
Fix
4
3x16 (55/60)
1
2
3
4
1
2
3
4
