Summary of Contents for Blumfeldt 10030627

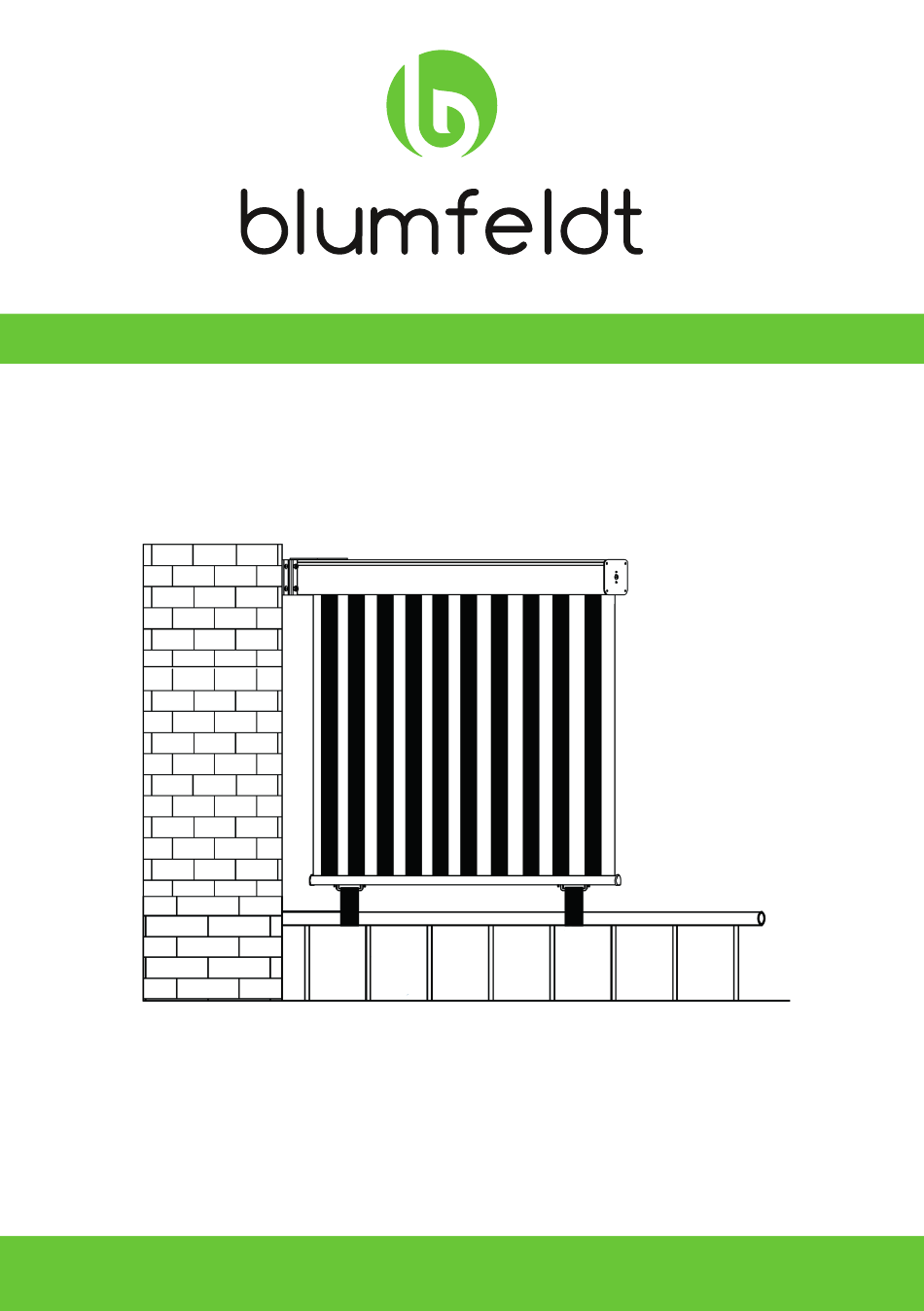

- Page 1 Balkon-Markise 10030627...
- Page 2 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Einzelteile Beschreibung Bild...
- Page 3 Beschreibung Bild Menge G - Unterlegschreiben H - Sechskantschraube I - Haken für Bänder J - Bänder K - Basis L - Sechskantschlüssel (5 mm / 3 mm / 2.5 mm) Befestigungs-Schemata 1. Fixierung der Markise am Boden Haken und Aufhängung...
- Page 4 2. Fixierung der Markise mit Bändern am Handlauf Bänder 3. Fixierung der Markise an einem Balken...
- Page 5 4. Fixierung der Markise an der Wand Zusammenbau Benötigte Werkzeuge Zusammenbau 1. Bringen Sie die Klammer (B) an:...
- Page 6 2. Bringen Sie den Aufhängering (C1) an: 3. Montierter Haken (sie benötigen Teil C2) Nutzungsmöglichkeiten 1. Frei hängend...
- Page 7 2. Seitlich an der Wand 3. Seitlich an der Wand...
- Page 8 4. An einem Deckenbalken hängend Hinweise zu Anbringung und Pflege Schieben Sie den Roller (A) in die Klammer (B) und befestigen Sie die Klammer mit den 4 Sechskantschrauben (H). benutzen Sie dafür den 5 mm Sechskantschlüssel. So balancieren Sie den Roller aus: Bringen Sie den Roller ins Lot und ziehen Sie dann die Schrauben fast.
- Page 9 Dear Customer, Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following hints to avoid damages. Any failure caused by ignoring the mentioned items and cautions mentioned in the instruction manual are not covered by our warranty and any liability. Part List Description Picture...
- Page 10 Description Picture Quantity G - Washers H - Inner haxagon cap screw I - Magic strip hook J - Magic strips K - Base L - Hexagon tapping screw (5 mm / 3 mm / 2.5 mm) Schematic 1. The blind is fixed on the ground Hook and hook holder...
- Page 11 2. The blind is fixed by magic straps on handrail Magic strips 3. The blind is fixed on the beam...
- Page 12 4. The blind is fixed on the wall Assembly Assembly tools Assembly 1. Wall bracket mounted (need B, E in parts list):...
- Page 13 2. Hanging ring mounted 3. Hook mounted (need C2 in the parts list) (need F, C, D in the parts list): Ways for usage 1. Used in horizontal...
- Page 14 2. Used beside the wall 3. Used beside the wall...
- Page 15 4. Used under the beam. Hints on Installation and Care Insert the roller (A) to the bracket (B), then tighten the four hexagonal bolts (H) with the 5 mm hexagonal wrench. Adjusting the balance: keep the roller on correct level, then tighten the screws.
