E I N L E I T U N G / B E S T A N D T E I L E

Sehr geehrter Kunde,

vielen Dank für den Kauf des BRAUN

Monocular 8x42. Sie haben damit ein

Produkt von hoher Qualität erworben.

Bitte lesen Sie diese Anleitung sorgfältig

durch und bewahren Sie sie gut auf, um

später bei eventuellen Fragen noch einmal

nachschauen zu können.

Wir wünschen Ihnen viel Freude mit diesem

BRAUN Produkt.

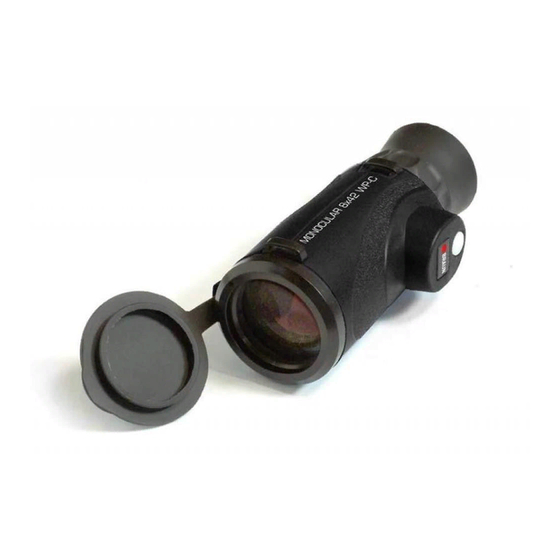

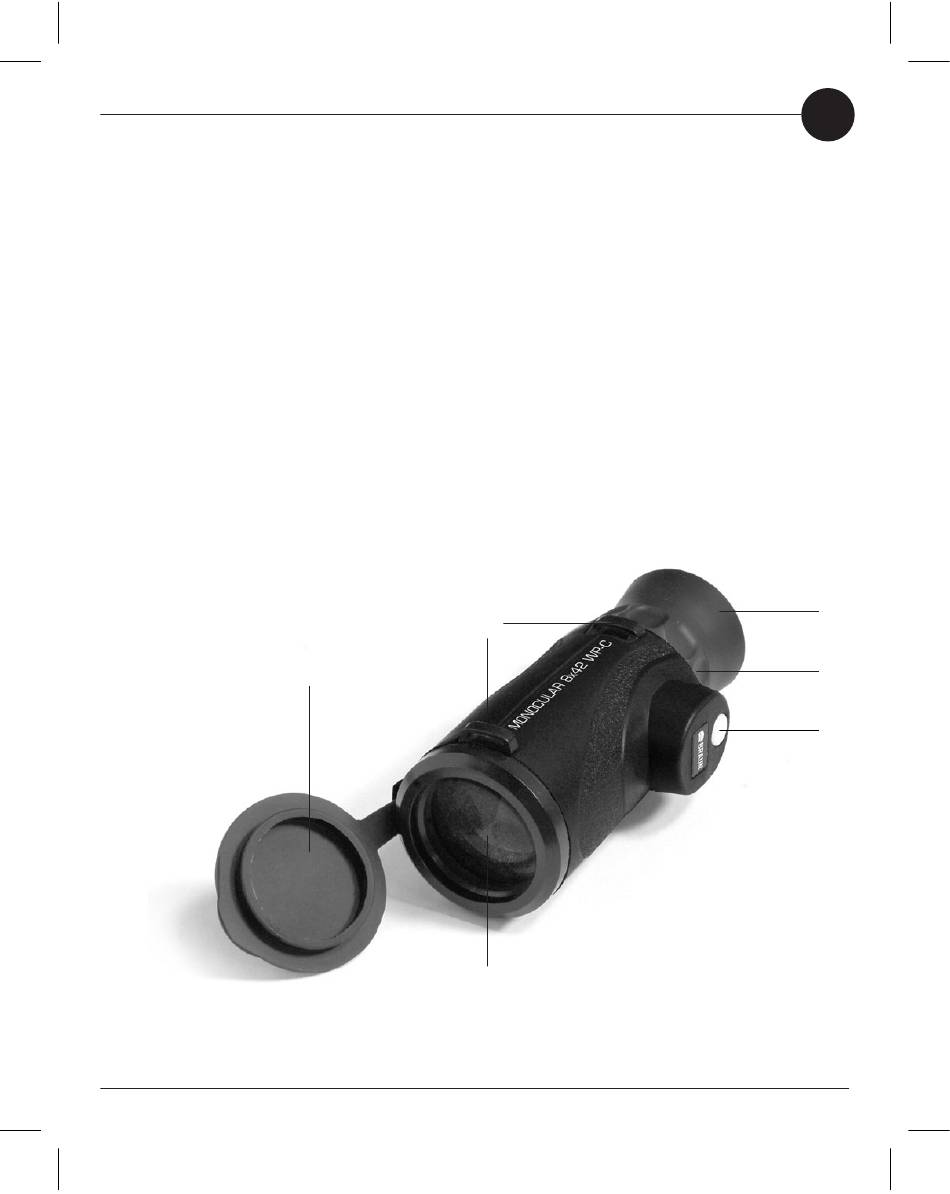

Bestandteile

1. Okular mit Stülp-Augenmuschel für

Brillenträger

2. Drehring für die Scharfeinstellung

3. Schutzdeckel aus Gummi für das Objektiv

4. Objektiv

5. Einsteck-Ösen für den Handtrageriemen

6. Lichteinlass für den Kompass
