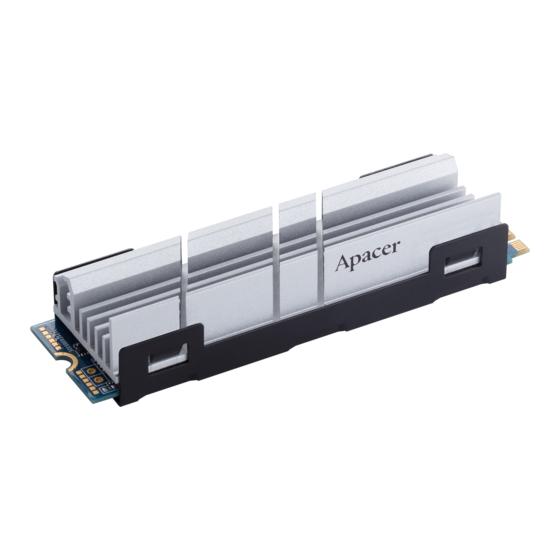

- Page 1 AS2280Q4 PCIe Gen 4x4 M.2 NVMe SSD Quick Guide 簡體中文 English 繁體中文...
- Page 2 This quick guide is guiding you how to assemble and disassemble the enclosed heatsink of Apacer AS2280Q4 M.2 PCIe Gen 4x4 SSD. Please check it carefully before you installed it to your device. Contents AS2280Q4 PCIe Gen 4x4 M.2 NVMe SSD x 1pcs...
- Page 3 Assembly Procedure Step 1 : Insert the m.2 SSD horizontally according to the bridge in the bracket. Step 2 : After placing the m.2 SSD in the bracket, please checking if there is room for connector and half moon screw holes.
- Page 4 Step 3 : Attaching the thermal adhesive tape to the heatsink, and tearing off the release paper for placing the heatsink later. Step 4 : Place the heatsink on the bracket and align it with one side. Put two fingers on both ends and press down with appropriate force.
- Page 5 Step 5 : Check if the heatsink is locked into the bracket and complete the assembly. Assembly completed! Disassembly Procedure Step 1 : Prepare a flathead screwdriver. Insert the flathead screwdriver into the one of the latch of the bracket.
- Page 6 Step 2 : Gently detach the latch of the bracket. Then you can detach another latch of the bracket. Step 3 : After completing the previous steps, you can gently remove the heatsink from the bracket. Disassembly completed! *Notice: The enclosed heatsink is free without warranty.
- Page 7 切割設計，有效降低 PCIe 4.0 SSD 溫度，使其讀寫性能保持在 最佳水準。 本快速指南將指導您如何組裝和拆卸 Apacer AS2280Q4 M.2 PCIe Gen 4x4 SSD 的專屬散熱器。 在將其安裝到您的設備之前， 請仔細查閱。 內容 AS2280Q4 PCIe Gen 4x4 M.2 NVMe SSD x 1 個 散熱器頂部 x 1 個 散熱器支架 x 1 個 散熱膠帶 x 1 片...
- Page 8 裝配程序 步驟 1： 延著支架內的軌道水平插入 m.2 SSD。 步驟 2： 將 m.2 SSD 放入支架後，請檢查是否有保留左右兩側連接器和半月螺絲 孔的空間。...
- Page 9 步驟 3： 將散熱膠帶粘貼到散熱器上，然後撕下玻璃紙以便固定散熱片。 步驟 4： 將散熱器放在支架上並將其與一側對齊，運用兩根手指放在散熱器頂部 兩端，並用適當的力按下，將散熱器按入支架的閂鎖。...
- Page 10 步驟 5： 檢查散熱器是否鎖定在支架中並完成組裝。 裝配完成！ 拆卸程序 步驟 1： 準備一個平頭螺絲刀，將平頭螺絲刀插入支架的一個鎖扣中。 -10-...
- Page 11 步驟 2： 輕輕地拆下支架的閂鎖，然後就可以順著拆下支架的另一個閂鎖。 步驟 3： 完成前面的步驟後，您就可以輕輕地從支架上取下散熱器。 拆卸完成！ -11- * 請注意：隨附的散熱器是免費的，無提供保固。...
- Page 12 切割设计，有效降低 PCIe 4.0 SSD 温度，使其读写性能保持在 最佳水平。 本快速指南将指导您如何组装和拆卸 Apacer AS2280Q4 M.2 PCIe Gen 4x4 SSD 的专属散热器。在将其安装到您的设备之 前，请仔细查阅。 内容 AS2280Q4 PCIe Gen 4x4 M.2 NVMe SSD x 1 个 - 散热器顶部 x 1 个 - 散热器支架 x 1 个 - 散热胶带 x 1 片 -12-...
- Page 13 装配程序 步骤 1： 延着支架内的轨道水平插入 m.2 SSD。 步骤 2： 将 m.2 SSD 放入支架后，请检查是否有保留左右两侧连接器和半月螺丝 孔的空间。 -13-...
- Page 14 步骤 3： 将散热胶带粘贴到散热器上，然后撕下玻璃纸以便固定散热片。 步骤 4： 将散热器放在支架上并将其与一侧对齐，运用两根手指放在散热器顶部 两端，并用适当的力按下，将散热器按入支架的闩锁。 -14-...
- Page 15 步骤 5： 检查散热器是否锁定在支架中并完成组装。 装配完成！ 拆卸程序 步骤 1： 准备一个平头螺丝刀，将平头螺丝刀插入支架的一个锁扣中。 -15-...
- Page 16 步骤 2： 轻轻地拆下支架的闩锁，然后就可以顺着拆下支架的另一个闩锁。 步骤 3： 完成前面的步骤后，您就可以轻轻地从支架上取下散热器。 拆卸完成！ * 请注意：随附的散热器是免费的，无提供保固。 -16-...
- Page 17 The copyright on this quick guide remains with our company. No part of this quick guide may be transmitted, reproduced or changed. The product specifications, design and this quick guide’s content are subject to change without notice. www.apacer.com DOC : 20190912...
