Licatec BPAL Assembly Instruction

Licatec GmbH
Licht- und Kabelführungssysteme - Erzstraße 7 - D-09618 Brand-Erbisdorf
Tel.: +49 (0)37322 3350 - E-Mail: info@licatec.de
www.licatec.de
ACHTUNG:
Wenn der Strahler in Position nach oben montiert wird, muss er mindestens 5°
gekippt werden, um eine Wasseransammlung auf dem Glas zu vermeiden!
Maximale Installationshöhe: 14m
Maximaler Durchmesser der Befestigungsschraube: 9mm
Für Installationen über 3 Meter muss der Strahler mit mindestens zwei Schrauben
zusätzlich befestigt werden.
ATTENTION:
While mounted in upward position, the floodlight must be tilted by (at least) 5 degrees
to prevent water accumulation on the glass!
Maximum installation height: 14m
Maximum diameter of the fixing screws: 9mm
For installation heights above 3 meters, the floodlight must be secured with at least
two screws.

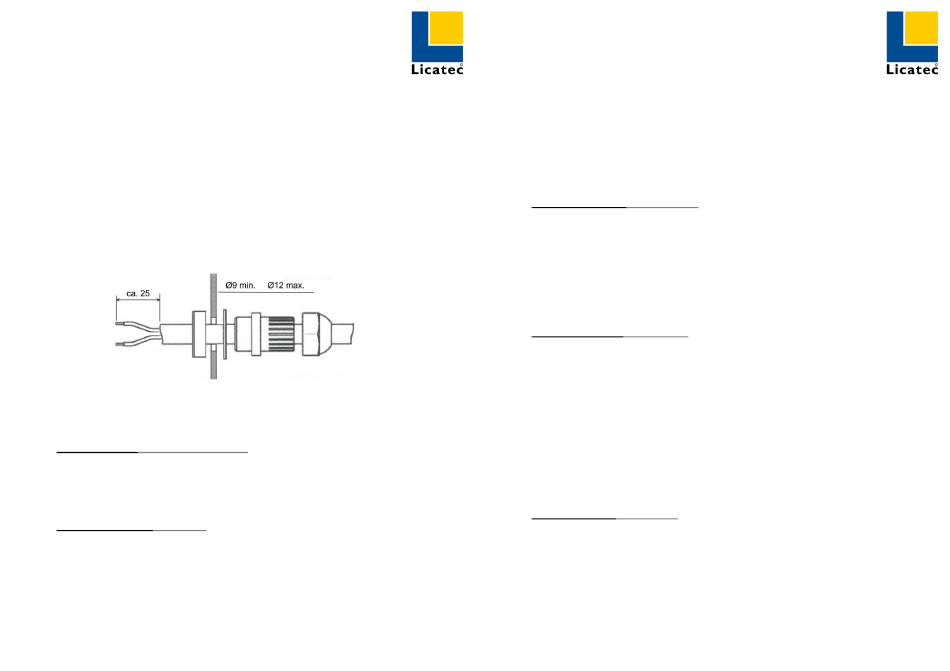

Klemmkraft Kabeleinführung: 7Nm
Clamping force on cablegland 7Nm
Wartungshinweis
/ maintenance reference
Die Lichtquelle dieser Leuchte darf nur vom Hersteller oder einem von ihm
beauftragten Servicetechniker oder einer vergleichbar qualifizierten Person ersetzt
werden.
Light source may only be replaced by the manufacturer or a service
technician appointed by him or a comparable qualified person.
Haftungsausschluss
/ Disclaimer
Bei Schäden, die durch Nichtbeachtung der Montageanleitung verursacht werden,
erlischt jeglicher Gewährleistungsanspruch. Bei Nichtbeachtung der Hinweise und
unsachgemäße Bedienung wird für Folge-, Sach- und Personenschäden keine
Haftung übernommen.
In the event of damage caused by failure to follow the mounting instruction, the
warranty claims expire. In case of disregard of the instructions and improper handling
we assume no liability for consequential, material and personal damage.
Seite 4 von 4
Licatec GmbH
Licht- und Kabelführungssysteme - Erzstraße 7 - D-09618 Brand-Erbisdorf
Tel.: +49 (0)37322 3350 - E-Mail: info@licatec.de
www.licatec.de
Allgemeine Hinweise
Bewahren
Demontagearbeiten
entsprechenden Personal zur Verfügung.
Technische Änderungen werden vorbehalten.
Alle Maße in mm.
Keep this assembly instruction safe for maintenance and dismantling or provide it to
the adequate staff.
Technical changes are reserved.
All measures in mm.
Sicherheitshinweise
1. Die Leuchte darf nur von einer Elektrofachkraft installiert werden.
2. Stromzufuhr während der Installation unterbrechen.
3. Niemals defekte Leuchten installieren.
4. Arbeiten an der Leuchte nur im spannungsfreien Zustand durchführen
5. Defekte Sicherheitsgläser austauschen.
Sonstige Hinweise
1. LED-Module weder im laufenden noch im ausgeschalteten Betrieb
2. Chemische Beständigkeit beachten! Nur kunststoffverträgliche Reinigungs-
Stand 05/2018 Seite 1 von 4
Montageanleitung LED Bügelstrahler - BPAL
Assembly instruction LED bracket floodlight - BPAL
WICHTIG!
IMPORTANT!
VOR GEBRAUCH SORGFÄLTIG LESEN!
READ CAREFULLY BEFORE USE!
/ General notes
Sie diese Montageanleitung
auf, bzw. stellen Sie
/ Safety notes
The Luminaire may be installed only by electrician.
Interrupt the power supply during the installation.
Never install defect luminaire.
(Beachtung der DIN VDE 0100).
Working on the luminaire only in voltage free condition (respect of DIN VDE
0100).
Replace any cracked protective shield.
/ Other notes
Never touch LED-modules, neither in operating mode or while switched off.
mittel verwenden.
Due to problems with chemical resistance, choose cleaning materials which
are suitable for plastic.
für eventuelle Wartungs- oder
diese Montaganleitung dem
berühren.
Stand 05/2018
