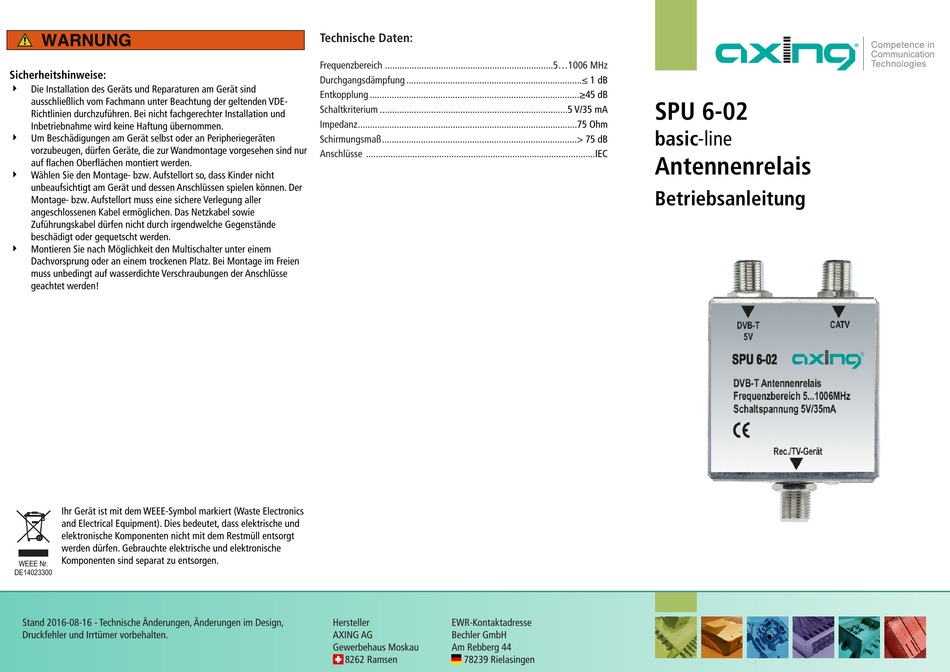

Sicherheitshinweise:
4
Die Installation des Geräts und Reparaturen am Gerät sind
ausschließlich vom Fachmann unter Beachtung der geltenden VDE-
Richtlinien durchzuführen. Bei nicht fachgerechter Installation und
Inbetriebnahme wird keine Haftung übernommen.
4
Um Beschädigungen am Gerät selbst oder an Peripheriegeräten
vorzubeugen, dürfen Geräte, die zur Wandmontage vorgesehen sind nur
auf flachen Oberflächen montiert werden.
4
Wählen Sie den Montage- bzw. Aufstellort so, dass Kinder nicht
unbeaufsichtigt am Gerät und dessen Anschlüssen spielen können. Der
Montage- bzw. Aufstellort muss eine sichere Verlegung aller
angeschlossenen Kabel ermöglichen. Das Netzkabel sowie
Zuführungskabel dürfen nicht durch irgendwelche Gegenstände
beschädigt oder gequetscht werden.
4
Montieren Sie nach Möglichkeit den Multischalter unter einem
Dachvorsprung oder an einem trockenen Platz. Bei Montage im Freien
muss unbedingt auf wasserdichte Verschraubungen der Anschlüsse
geachtet werden!
Ihr Gerät ist mit dem WEEE-Symbol markiert (Waste Electronics
and Electrical Equipment). Dies bedeutet, dass elektrische und
elektronische Komponenten nicht mit dem Restmüll entsorgt
werden dürfen. Gebrauchte elektrische und elektronische
Komponenten sind separat zu entsorgen.
WEEE Nr.
DE14023300
Stand 2016-08-16 - Technische Änderungen, Änderungen im Design,
Druckfehler und Irrtümer vorbehalten.
Technische Daten:
Frequenzbereich .....................................................................5...1006 MHz
Durchgangsdämpfung ........................................................................≤
Entkopplung
......................................................................................≥45 dB
Schaltkriterium
.............................................................................5 V/35 mA
Impedanz..........................................................................................
Schirmungsmaß................................................................................> 75 dB
Anschlüsse
..............................................................................................IEC
Hersteller
EWR-Kontaktadresse
AXING AG
Bechler GmbH
Gewerbehaus Moskau
Am Rebberg 44
8262 Ramsen
78239 Rielasingen
1 dB
SPU 6-02
75 Ohm
basic-line

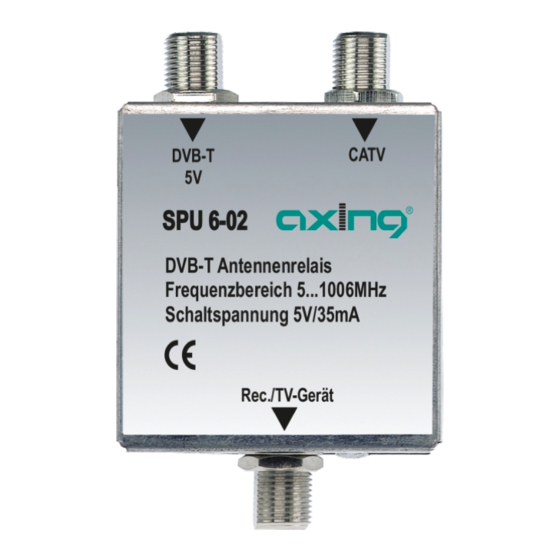

Antennenrelais
Betriebsanleitung
