ACCESSORIO OPTIONAL
Italiano
- COMANDO A PARETE T-MB
NOTE GENERALI
T-MB è un comando per installazione a parete collega-
bile ad apparecchi equipaggiati di scheda elettronica
SELV.
7
6
5
°C
8
SET
10
11

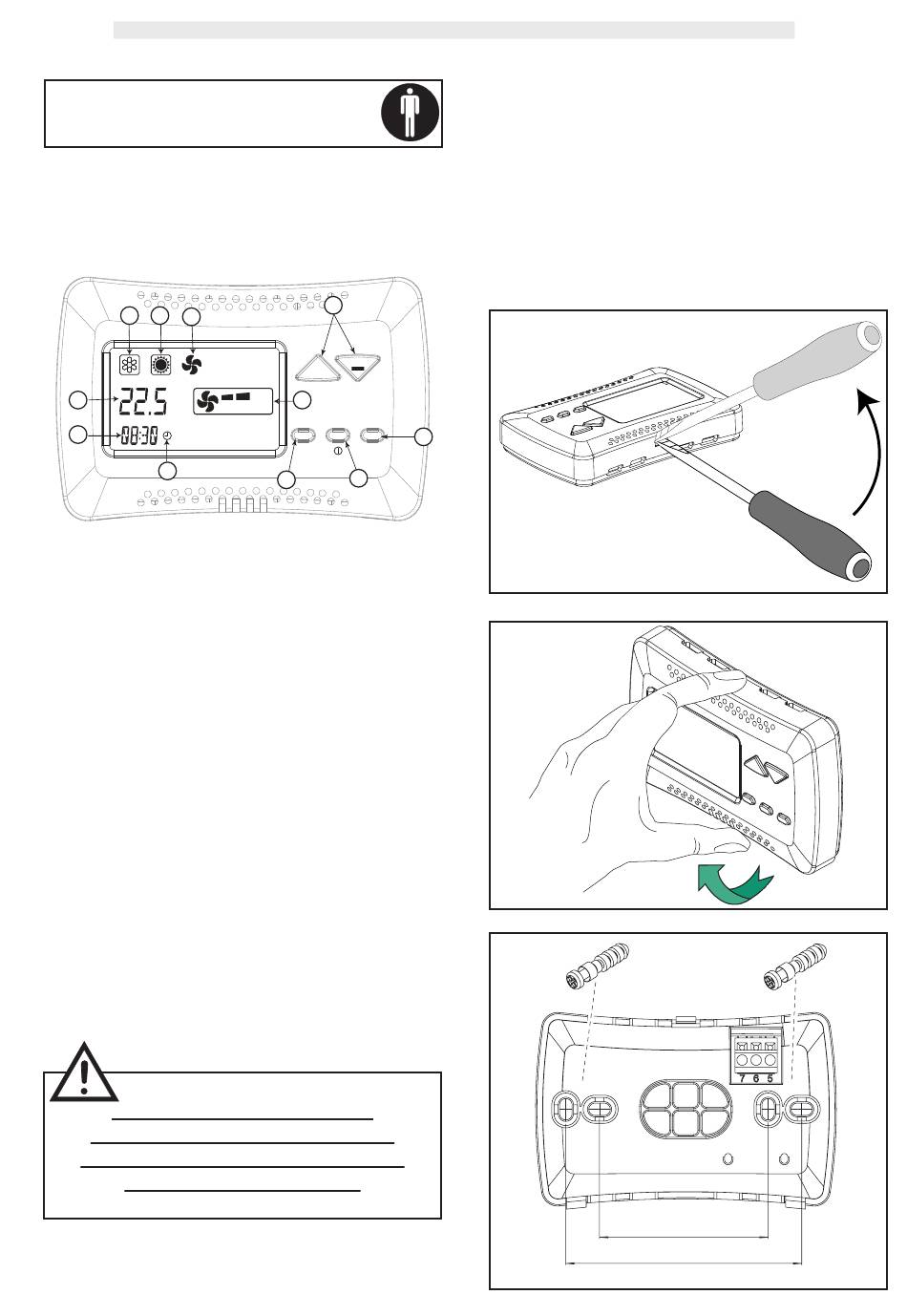

Fig.1
Con il comando è possibile (Fig. 1):
1 - accendere e spegnere l'apparecchio
2 - impostare la velocità del ventilatore
3 - impostare il Set di temperatura desiderato
4 - impostare la modalità di funzionamento desiderata
Segnalazioni del Comando (Fig. 1):
5 - Solo ventilazione
6 - Riscaldamento con Potenza Max resistenza
elettrica
7 - Riscaldamento con ON/OFF Valvola
Riscaldamento con Potenza Min reistenza elettrica
8 - Temperatura ambiente / SET / OFF
9 - Ventilazione impostata
10 - Orologio
11 - Timer attivo
LEGGERE ATTENTAMENTE
IL PRESENTE MANUALE PRIMA
DI EFFETUARE L'INSTALLAZIONE
ED USARE IL COMANDO
3
+
9
2
M Fan
1
4
INSTALLAZIONE COMANDO
Separare la parte frontale del comando dalla piastra
posteriore premendo, con un cacciavite, la linguetta di
bloccaggio posta sulla parte superiore del comando.
Posizionare il pannello posteriore sul muro e segnare i
punti di fissaggio. Predisporre i fori, posizionare i tasselli
nel muro e bloccare il pannello con viti.
Eseguire i collegamenti elettrici come indicato dallo
schema elettrico riportato sulle pagina successive.
Cod. 4051084
60 mm
84 mm
E 02/17
