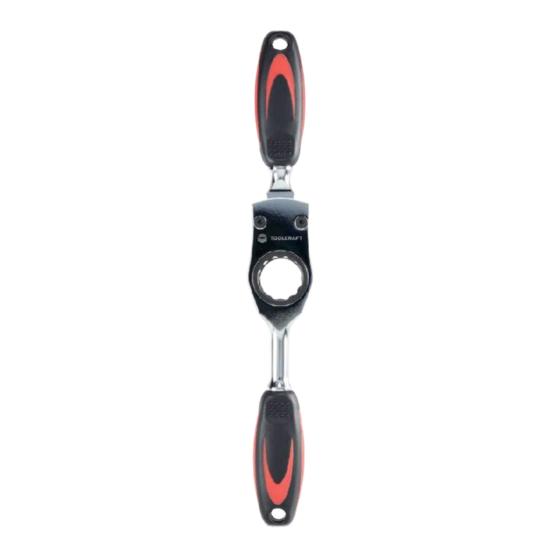

Gewindeschneidsatz mit Ratschenfunktion
Best.-Nr. 1377559
Lieferumfang
• 17x Gewindebohrer (M3 bis M12, 1/8BSP28)
• 17x Schneideisen (M3 bis M12, 1/8BSP28)
• 2x Gewindebohrerhalter
• Schneideisenhalter
• Windeisen
Anwendungsinformation
mm/inch
Dieses Produkt dient zum Schneiden von Innen- und Außengewinden und ist nur für erfahrene Fachkräfte
10
0
geeignet. Das Produkt ist mit einer Ratschenfunktion ausgestattet.
1 2 3
OFF ON

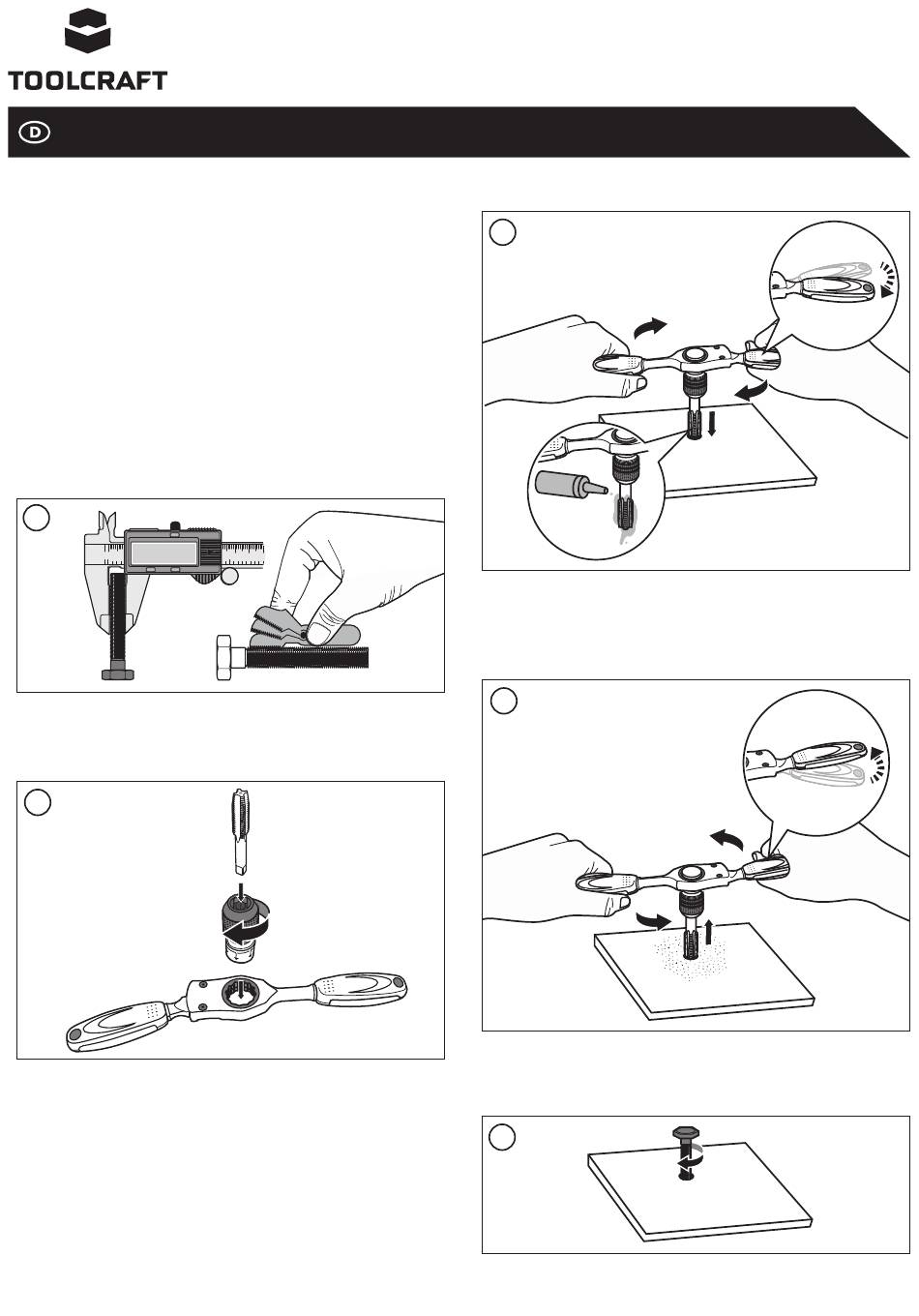

a) Innengewinde drehen
1
mm/inch
10
0
1 2 3
OFF ON ZERO
• Messen Sie den Außendurchmesser der zu verwendeten Schraube.
• Bestimmen Sie die Gewindesteigung mit der mitgelieferten Gewindelehre. Die Zacken der Lehre müssen
passgenau in das Schraubengewinde fassen.
2
• Wählen Sie dann den korrekten Gewindebohrer aus. Die entsprechenden Größenbezeichnungen finden
Sie auf Gewindelehre und Gewindebohrer.
• Setzen Sie den Gewindebohrer in einen der zwei Gewindebohrerhalter ein. Fixieren Sie den Bohrer,
so dass er nicht aus dem Halter fallen kann. Beachten Sie, dass ein Gewindebohrerhalter für kleine
Gewindebohrer und einer für große Gewindebohrer vorgesehen ist.
• Stecken Sie den Gewindebohrerhalter in das Windeisen (Knarre).
• Gewindelehre
• Schraubendreher
• Koffer
• Bedienhinweise
80 90 100 110
3
9 1 2 3 4 5 6 7 8
ZERO
80 90 100 110
3
9 1 2 3 4 5 6 7 8
3
• Senken Sie das Bohrloch vor dem Schneiden an.
• Stellen Sie die Drehrichtung am Handgriff auf die rechte Position ein.
• Geben Sie ein wenig Schneidöl (Metallbearbeitungsöl) auf den Gewindebohrer.
• Starten Sie mit dem Gewindeschneiden. Drehen Sie im Uhrzeigersinn.
4
• Stellen Sie den Handgriff auf die linke Position. Drehen Sie den Gewindebohrer entgegen dem
Uhrzeigersinn, um Eisenspäne zu entfernen bzw. um den Gewindebohrer aus dem Werkstück zu
entfernen.
5
• Reinigen Sie das fertige Gewinde und drehen Sie die Schraube ein.
