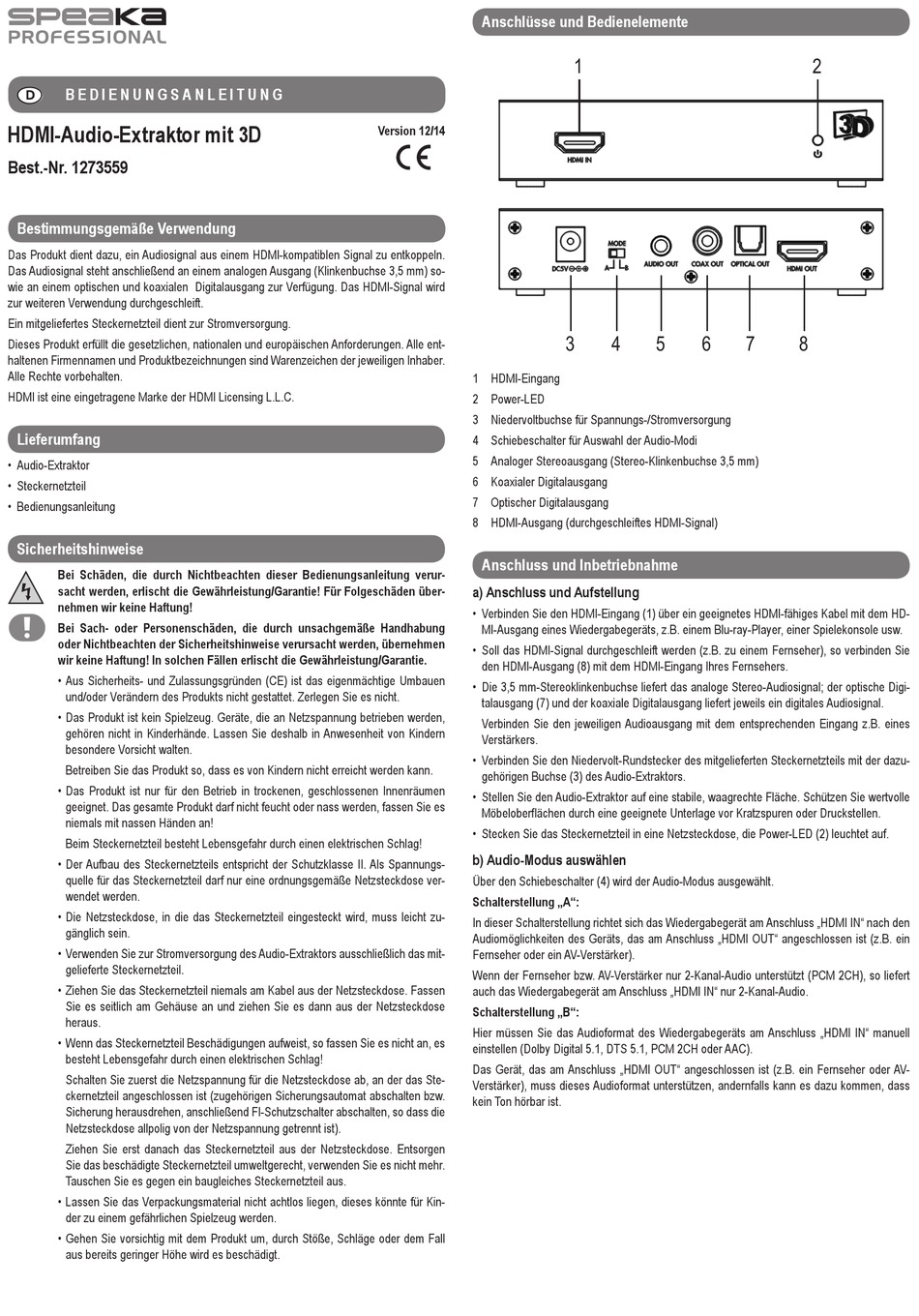

Speaka Professional 1273559 Operating Instructions Manual

D
B E D I E N U N G S A N L E I T U N G
HDMI-Audio-Extraktor mit 3D
Best.-Nr. 1273559
Bestimmungsgemäße Verwendung
Das Produkt dient dazu, ein Audiosignal aus einem HDMI-kompatiblen Signal zu entkoppeln.
Das Audiosignal steht anschließend an einem analogen Ausgang (Klinkenbuchse 3,5 mm) so-
wie an einem optischen und koaxialen Digitalausgang zur Verfügung. Das HDMI-Signal wird
zur weiteren Verwendung durchgeschleift.
Ein mitgeliefertes Steckernetzteil dient zur Stromversorgung.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• Audio-Extraktor
• Steckernetzteil
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über-
nehmen wir keine Haftung!
B ei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es nicht.
• Das Produkt ist kein Spielzeug. Geräte, die an Netzspannung betrieben werden,
gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern
besondere Vorsicht walten.
Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.
• Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen
geeignet. Das gesamte Produkt darf nicht feucht oder nass werden, fassen Sie es
niemals mit nassen Händen an!
Beim Steckernetzteil besteht Lebensgefahr durch einen elektrischen Schlag!
• Der Aufbau des Steckernetzteils entspricht der Schutzklasse II. Als Spannungs-
quelle für das Steckernetzteil darf nur eine ordnungsgemäße Netzsteckdose ver-
wendet werden.
• Die Netzsteckdose, in die das Steckernetzteil eingesteckt wird, muss leicht zu-
gänglich sein.
• Verwenden Sie zur Stromversorgung des Audio-Extraktors ausschließlich das mit-
gelieferte Steckernetzteil.
• Ziehen Sie das Steckernetzteil niemals am Kabel aus der Netzsteckdose. Fassen
Sie es seitlich am Gehäuse an und ziehen Sie es dann aus der Netzsteckdose
heraus.
• Wenn das Steckernetzteil Beschädigungen aufweist, so fassen Sie es nicht an, es
besteht Lebensgefahr durch einen elektrischen Schlag!
Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Ste-
ckernetzteil angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw.
Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so dass die
Netzsteckdose allpolig von der Netzspannung getrennt ist).
Ziehen Sie erst danach das Steckernetzteil aus der Netzsteckdose. Entsorgen
Sie das beschädigte Steckernetzteil umweltgerecht, verwenden Sie es nicht mehr.
Tauschen Sie es gegen ein baugleiches Steckernetzteil aus.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kin-
der zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
Anschlüsse und Bedienelemente
Version 12/14
1 HDMI-Eingang
2 Power-LED
3 Niedervoltbuchse für Spannungs-/Stromversorgung
4 Schiebeschalter für Auswahl der Audio-Modi
5 Analoger Stereoausgang (Stereo-Klinkenbuchse 3,5 mm)
6 Koaxialer Digitalausgang
7 Optischer Digitalausgang
8 HDMI-Ausgang (durchgeschleiftes HDMI-Signal)
Anschluss und Inbetriebnahme
a) Anschluss und Aufstellung
• Verbinden Sie den HDMI-Eingang (1) über ein geeignetes HDMI-fähiges Kabel mit dem HD-
MI-Ausgang eines Wiedergabegeräts, z.B. einem Blu-ray-Player, einer Spielekonsole usw.
• Soll das HDMI-Signal durchgeschleift werden (z.B. zu einem Fernseher), so verbinden Sie
den HDMI-Ausgang (8) mit dem HDMI-Eingang Ihres Fernsehers.
• Die 3,5 mm-Stereoklinkenbuchse liefert das analoge Stereo-Audiosignal; der optische Digi-
talausgang (7) und der koaxiale Digitalausgang liefert jeweils ein digitales Audiosignal.
Verbinden Sie den jeweiligen Audioausgang mit dem entsprechenden Eingang z.B. eines
Verstärkers.
• Verbinden Sie den Niedervolt-Rundstecker des mitgelieferten Steckernetzteils mit der dazu-
gehörigen Buchse (3) des Audio-Extraktors.
• Stellen Sie den Audio-Extraktor auf eine stabile, waagrechte Fläche. Schützen Sie wertvolle
Möbeloberflächen durch eine geeignete Unterlage vor Kratzspuren oder Druckstellen.
• Stecken Sie das Steckernetzteil in eine Netzsteckdose, die Power-LED (2) leuchtet auf.
b) Audio-Modus auswählen
Über den Schiebeschalter (4) wird der Audio-Modus ausgewählt.
Schalterstellung „A":
In dieser Schalterstellung richtet sich das Wiedergabegerät am Anschluss „HDMI IN" nach den
Audiomöglichkeiten des Geräts, das am Anschluss „HDMI OUT" angeschlossen ist (z.B. ein
Fernseher oder ein AV-Verstärker).
Wenn der Fernseher bzw. AV-Verstärker nur 2-Kanal-Audio unterstützt (PCM 2CH), so liefert
auch das Wiedergabegerät am Anschluss „HDMI IN" nur 2-Kanal-Audio.
Schalterstellung „B":
Hier müssen Sie das Audioformat des Wiedergabegeräts am Anschluss „HDMI IN" manuell
einstellen (Dolby Digital 5.1, DTS 5.1, PCM 2CH oder AAC).
Das Gerät, das am Anschluss „HDMI OUT" angeschlossen ist (z.B. ein Fernseher oder AV-
Verstärker), muss dieses Audioformat unterstützen, andernfalls kann es dazu kommen, dass
kein Ton hörbar ist.
1
3 4 5 6
2
7 8
