Installation

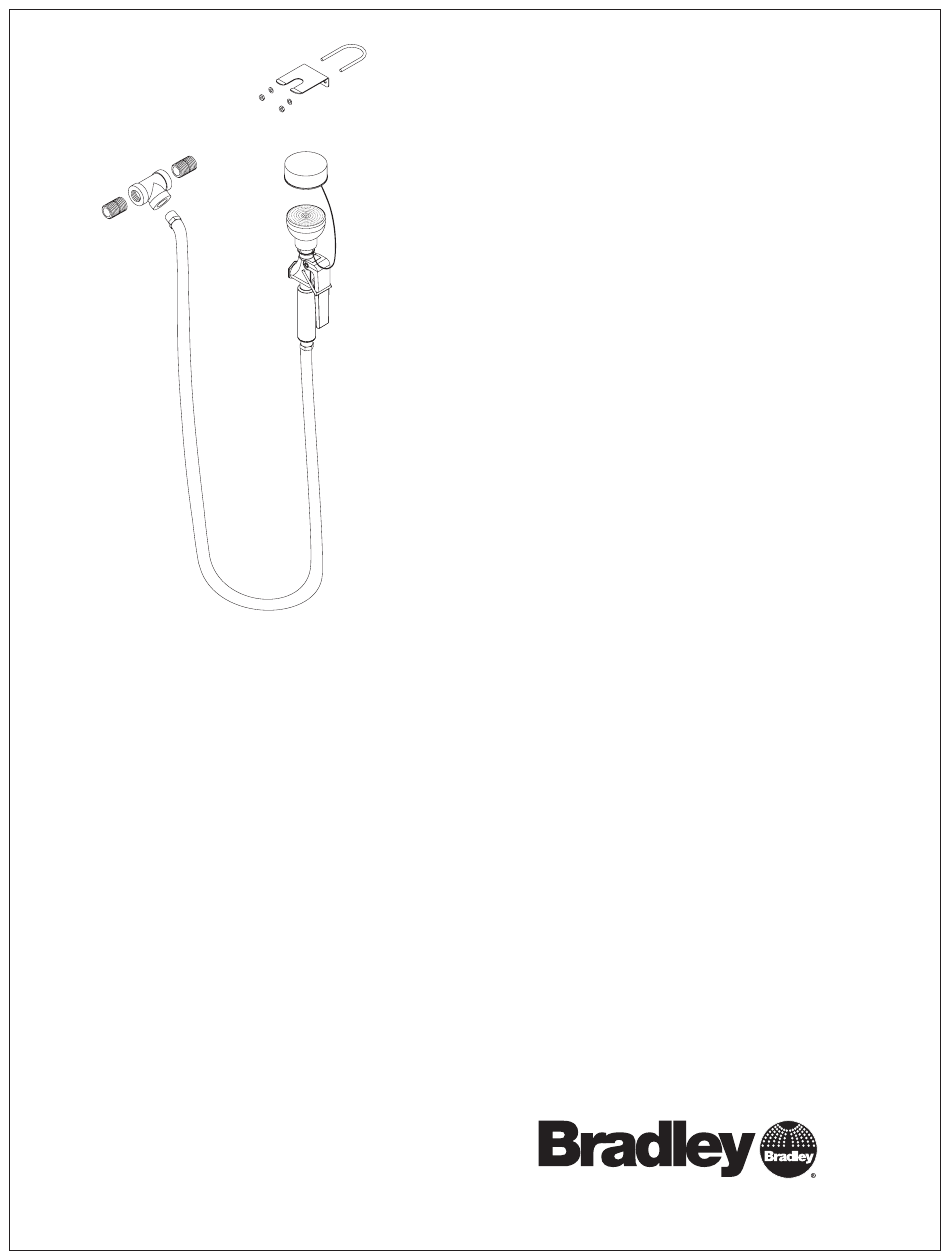

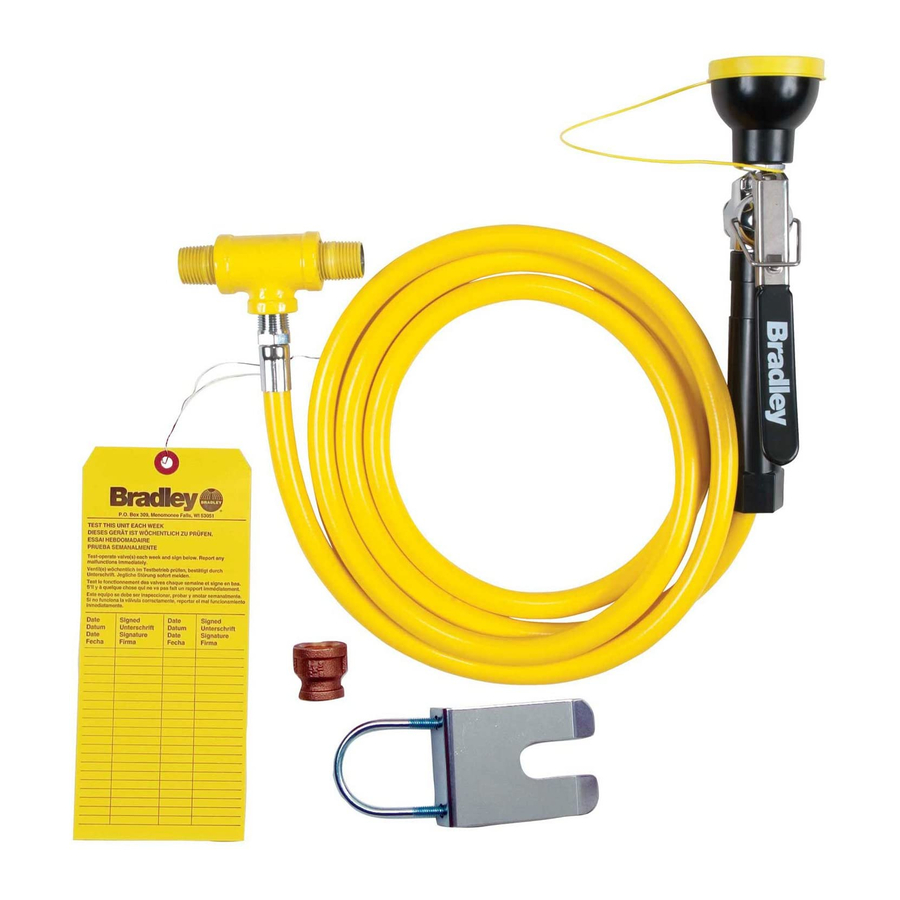

S19-430EH
Spray Kit for Eyewash Units
Kit de gicleur pour unités de
douche oculaire
Kit de rociador para unidades de
lavaojos
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . . . . . . . . . 2
Installation (eyewash unit) . . . . . . . . . . . . . . . . . . . . . . . 3
Installation (combination unit) . . . . . . . . . . . . . . . . . . . . 4
Installation (Halo™) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Assembly of Components and Parts List . . . . . . . . . . . 5
Table des matières
Avant l'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Installation (unités de douche oculaire). . . . . . . . . . . . . 7
Installation (unités de combiné). . . . . . . . . . . . . . . . . . . 8
Installation (Halo™) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Assemblage des composantes et liste des pièces . . . . 9
Contenido
Información previa a la instalación . . . . . . . . . . . . . . . 10
Instalación (unidades de lavaojos) . . . . . . . . . . . . . . . 11
Instalación (unidades de combinada) . . . . . . . . . . . . . 12
Instalación (Halo™) . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Armado de los componentes y lista de piezas . . . . . . 13
P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 800.BRADLEY (800.272.3539) FAX 262.251 5817
bradleycorp.com
Advertisement
Related Manuals for Bradley S19-430EH
Summary of Contents for Bradley S19-430EH
-
Page 1: Table Of Contents
Armado de los componentes y lista de piezas ..13 215-868 Rev. L; ECN 12-05-003C P.O. Box 309, Menomonee Falls, WI USA 53052-0309 © 2012 Bradley PHONE 800.BRADLEY (800.272.3539) FAX 262.251 5817 Page 1 of 13 10/22/2012 bradleycorp.com... -
Page 2: Installation (Eyewash Unit)
Test the unit for leaks and adequate water flow. Main water supply to the eyewash should be “ON” at all times. Provisions shall be made to prevent unauthorized shutoff. The ANSI Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley plumbed emergency fixtures require a minimum of 30 PSI (0.21 MPa) flowing pressure. - Page 3 2. Open the water supply line. Test for leaks and adequate water flow. Standard eyewash unit is shown. Other units are similar. Wall Bracket ½" NPT Supply Inlet Pipe Nipple Eyewash Valve Spray Hose Bradley • 215-868 Rev. L; ECN 12-05-003C 10/22/2012...
- Page 4 Standard Halo unit is shown. Other Other units are similar. units are similar. Hose Clip Hose Clip Spray Hose Spray Hose Tee with pipe Tee with nipples pipe nipples Union Eyewash Valve Eyewash Valve Bradley • 215-868 Rev. L; ECN 12-05-003C 10/22/2012...
- Page 5 Lockwasher S45-2453 Service Kit EFW - Black S45-896 Hose Hook-Up Prepack Sprayheads 113-006LG Close Nipple 128-182 Handle 269-852 Reducing Tee S27-332 Valve, Hose Spray 204-421 Emergency Inspection Tag S45-831 Hose Holder Fittings Bradley • 215-868 Rev. L; ECN 12-05-003C 10/22/2012...
-
Page 6: Installation (Combination Unit)
La norme ANSI Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les appareils d’urgence Bradley raccordés au réseau nécessitent une pression d’écoulement d’au moins 30 PSI (0,21 MPa). Selon ANSI Z358.1, le liquide de rinçage doit être tiède. -
Page 7: Installation (Halo™)
2. Ouvrir l'alimentation en eau. Vérifier s'il y a des fuites et si le débit d'eau est adéquat. Support Douche oculaire standard illustrée. Mural Les autres unités sont similaires. Alimentation ½" NPT Mamelon Té Robinet Boyau Bradley • 215-868 Rev. L; ECN 12-05-003C 10/22/2012... -
Page 8: Installation (Halo™)
Unité de Halo standard illustrée. Les Les autres unités sont similaires. autres unités sont similaires. Support à boyau Support à boyau Gicleur Gicleur Té avec mamelons Té avec mamelons Moyeu Union Robinet Robinet Bradley • 215-868 Rev. L; ECN 12-05-003C 10/22/2012... - Page 9 S45-2453 Trousse d’entretien EFW - S45-896 Raccordement à boyau pré- Diffuseurs noirs emballé 128-182 Manette 113-006LG Mamelon fermé S27-332 Robinet 269-852 Té de réduction S45-831 Support à boyau pré-emballé 204-421 Etiquette d'inspection Bradley • 215-868 Rev. L; ECN 12-05-003C 10/22/2012...
- Page 10 La norma ANSI Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los equipos de emergencia con tuberías de Bradley requieren una presión de flujo mínima de 0,21 MPa (30 PSI). El líquido de limpieza debe estar tibio en conformidad con la norma ANSI Z358.1.
-
Page 11: Instalación (Unidades De Lavaojos)
2. Abra la línea de suministro de agua. Compruebe que no haya fugas y que el flujo de agua sea el adecuado. Soporte de De muestra una unidad lavaojos estándar. pared Las otras unidades son similares. Entrada de suministro Tubo de ½" NPT empalme T de reducción Válvula Rociador Bradley • 215-868 Rev. L; ECN 12-05-003C 10/22/2012... - Page 12 De muestra una unidad combinada estándar. Las otras unidades son similares. Las otras unidades son similares. Portamanguera Portamanguera Rociador Rociador Tubo en T con empalmes Tubo en T con empalmes Unión Buje Válvula Válvula Bradley • 215-868 Rev. L; ECN 12-05-003C 10/22/2012...
-
Page 13: Armado De Los Componentes Y Lista De Piezas
Kit de mantenimiento para S45-896 Paquete de la manguera lavado de ojos y cara: 113-006LG Acoplamiento cerrado Boquillas rociadoras negras 269-852 T de reducción 128-182 Manija 204-421 Etiqueta de emergencia S27-332 Válvula S45-831 Portamanguera preempacada Bradley • 215-868 Rev. L; ECN 12-05-003C 10/22/2012...
