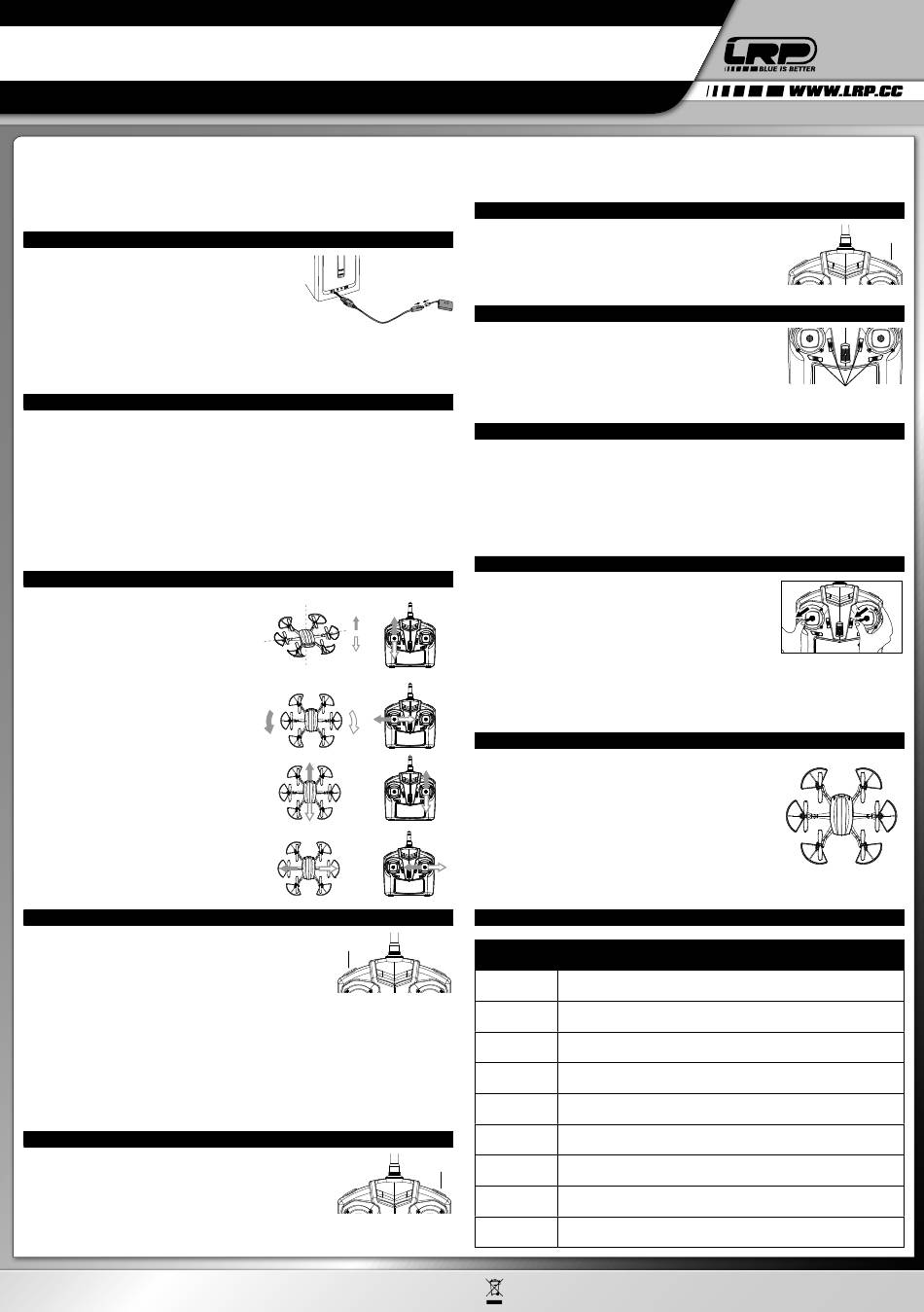

GEBRAUCHSANWEISUNG

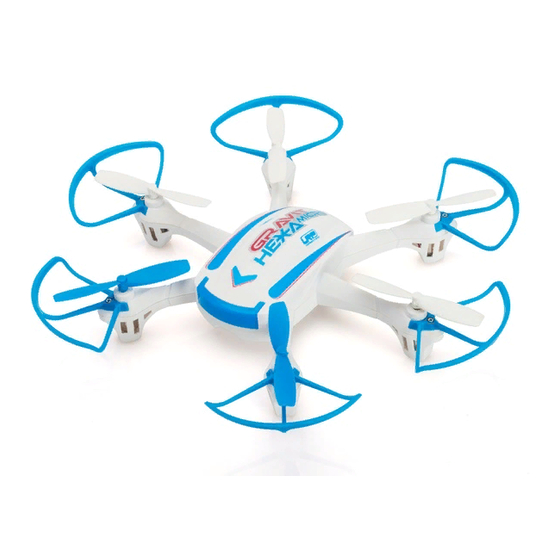

GRAVIT HEXA MICRO 2.4GHZ

HIGH-PERFORMANCE MULTICOPTER

Sehr geehrter Kunde,

vielen Dank das Sie ein LRP Produkt ausgewählt haben. Der Gravit Hexa Micro ist ein

qualitativ hochwertiger Hexacopter mit einer exzellenten Performance und einem tol-

len Handling. Bitte lesen Sie sich die folgende Anleitung sorgfältig durch bevor Sie

Ihren Gravit zum ersten Mal fliegen um das maximum aus ihm herauszuholen.

1. Vor dem Fliegen - Batterien einlegen - Flugakku aufladen

Legen Sie die 4x AA Batterien in den Sender ein und

Laden Sie den Akku des Gravit. Um den Akku zu laden

schliessen Sie bitte das mitgelieferte USB Ladekabel an

ein 5V Netzteil an (z.B. PC oder USB Netzteil). Schliessen

Sie dann den Akku an das Ladekabel an. Während der

Akku geladen wird leichtet die LED am Ladekabel rot. Wenn der Akku voll aufgeladen

ist wird die LED ausgehen und Sie können den Akku vom Ladekabel trennen und in

den Gravit einlegen.

2. Starten des Gravit Hexa Micro

1) Schalten Sie den Sender ein. Vergewissern Sie sich, das der linke Kontrollhebel

komplett nach unten gestellt ist.

2) Verbinden Sie den Akku mit dem Gravit, verstauen Sie die Kabel und schliessen Sie

das Akkufach dann vorsichtig. Die LED an der blauen Front des Gravit wird zu Beginn

schnell und dann immer langsamer blinken.

3) Bewegen Sie den linken Kontrollhebel (Gashebel) komplett nach oben und dann er-

neut ganz nach unten. Die blaue Front LED am Gravit wird nun konstant blau leuch-

ten.

4) Der Gravit ist nun einsatzbereit und Ready for Take Off.

3. Fliegen des Gravit Hexa Micro - Standard Manöver

- Steigen und Sinken

- Drehen um die eigene Achse (Gier)

- Vorwärts und rückwärts fliegen (Nick)

- Nach rechts und links fliegen (Roll)

4. Fliegen des Gravit Hexa Micro - Wechseln der POWER-LEVEL

Der Gravit Hexa Micro verfügt über 3 verschiedene Power

Levels. Je höher das Level, umso mehr Performance hat Ihr

Gravit. Sie können durch die 3 Stufen schalten indem Sie den

linken Schulter Knopf „POWER" drücken. Nach dem Drücken

des Knopfes wird je nach Level ein 1, 2 oder 3-facher Signalton ertönen und Ihnen das

gewählte Power Level akustisch anzeigen.

1x Beep -> 40% Power: Dies ist der Trainings Mode

2x Beep -> 60% Power: Übergangs Modus

3x Beep -> 100% Power: Expert Modus

Wenn Sie in Level 3 sind(100%) und den POWER Knopf erneut drücken so springen Sie

automatisch auf Level 1 zurück (40%)

BITTE BEACHTEN: Beim Anschalten des Gravit befindet er sich immer zuerst in Level 1 (40%)

5. Fliegen des Gravit Hexa Micro - Drehungen und Loopings

Sie können während des Fluges mit der Gravit schnelle Flips

in alle 4 Richtungen fliegen. Um den Flip-Modus zu aktivieren,

drücken Sie während des Fluges kurz die rechte Schultertaste.

Darauf hin fängt die Fernsteuerung an zu piepen. Nun lenken

Sie den rechten Steuerknüppel in eine beliebige aus und die Gravit wird einen Flip in

die entsprechende Richtung machen. Danach hört das Piepsen der Fernsteuerung auf

HA00059 © LRP electronic GmbH 2015

und Sie sind wieder im normalen Flugmodus. Achten Sie darauf, dass sie vor dem

Ausführen eines Loopings weit genug von Decken, Wänden, dem Fußboden oder an-

deren Objekten entfernt sind, da es sonst zur Kollision kommen könnte.

6. Fliegen des Gravit Hexa Micro - LED Lichter

Sie können die blauen LEDs an der Front des Gravit ein- oder

ausschalten. Um dies zu tun, drücken Sie einfach den rechten

Schulterknopf und halten Sie diesen ein paar Sekunden lang

gedrückt.

7. Fliegen des Gravit Hexa Micro - Die Trimmung

Falls Ihr Gravit in irgendeine Richtung abdriftet obwohl der

rechte Kontrollhebel in der neutralen Position ist, können Sie

dies durch Drücken der beiden Trim Knöpfe nahe der Kontroll-

hebel in ENTGEGENGESETZTER Richtung zur Driftbewegung

ausgleichen.

8. Fliegen des Gravit Hexa Micro - Wenn der Akku leer wird

Sobald der Akku des Gravit leer wird, beginnen die blauen LEDs dauerhaft zu blinken. Bit-

te landen Sie den Gravit dann so schnell wie möglich und laden Sie den Akku wieder auf.

BITTE BEACHTEN: Wenn der Akku leer ist und Sie ihn aus dem Akkufach entnehmen wer-

den Sie merken, das der Akku ziemlich warm ist. Dies ist kein Problem und beeinträchtigt

den Akku auch nicht. Sie sollten jedoch vor dem Aufladen abwarten, bis der Akku wieder

komplett abgekühlt ist. Der Akku kann sonst beschädigt werden.

9. Fliegen des Gravit Hexa Micro - Gyro kalibrieren

Sollte die Gravit einmal abstürzen oder ungewollt in eine

Richtung driften, so kann es vorkommen, dass Sie das Gyro-

skop der Gravit neu kalibrieren müssen. Dazu muss die Gra-

vit flugbereit sein und sich auf einer möglichst ebenen Fläche

(z.B. Boden) befinden. Gehen Sie wie folgt vor:

- Stellen Sie POWER-LEVEL 3 ein

- Halten Sie BEIDE Steuerknüppel GLEICHZEITIG nach links unten bis alle 2 LEDs für

ein paar Sekunden schnell blinken

 Nun ist das Gyroskop kalibriert und Sie können weiter fliegen

10. Austauschen der Propeller

Im Falle eines oder mehrerer defekter Propeller empfehlen

wir einen möglichst schnellen Austausch.

BITTE BEACHTEN: Die Propeller können nicht an jeder Stel-

le durch jeden beliebigen Propeller ausgetauscht werden.

Bei genauerem Hinsehen finden Sie eine 1 oder eine 2 auf

den Propellern. Der Austausch sollte immer gegen einen

Propeller mit der gleichen Nummer erfolgen. Das folgende

Bild zeigt Ihnen, welcher Propeller auf welcher Motorwelle

montiert werden kann:

11. Ersatzteile

POWER

Artkel-

Nummer

222830

222831

222832

222833

222834

222835

FLIP

222836

222837

222838

Das Symbol mit der durchgestrichenenen Mülltonnen bedeutet, dass innerhalb der eurpäischen Union die-

ses Produkt am Ende seines Produkt Lebenszyklus getrennt entsorgt werden muss. Dieses Produkt darf

nicht mit dem normalen Hausmüll entsorgt werden.

Chassis (Ober- und Unterseite)
