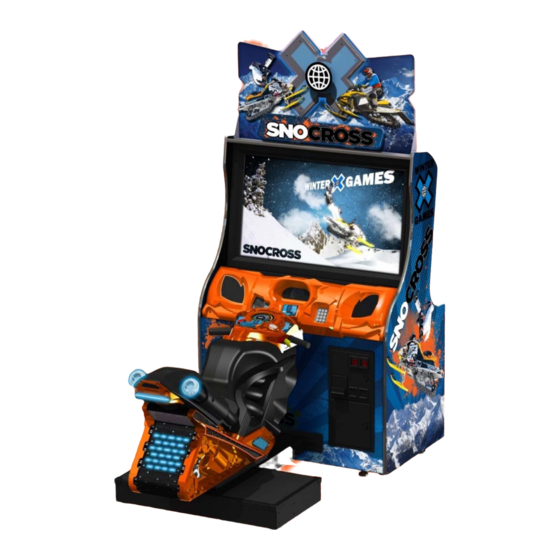

Raw Thrills Winter X Games SnoCross Operator's Manual
  1. Manuals
  2. Brands
  3. Raw Thrills Manuals
  4. Game
  5. Winter X Games SnoCross
  6. Operator's manual

Raw Thrills Winter X Games SnoCross Operator's Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
You can get this game at www.magic-play.eu




OPERATOR'S MANUAL
                                                                                                                                                040-00032-01


You can get this game at www.magic-play.eu


Advertisement

loading
Need help?

Need help?

Do you have a question about the Winter X Games SnoCross and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Raw Thrills Winter X Games SnoCross

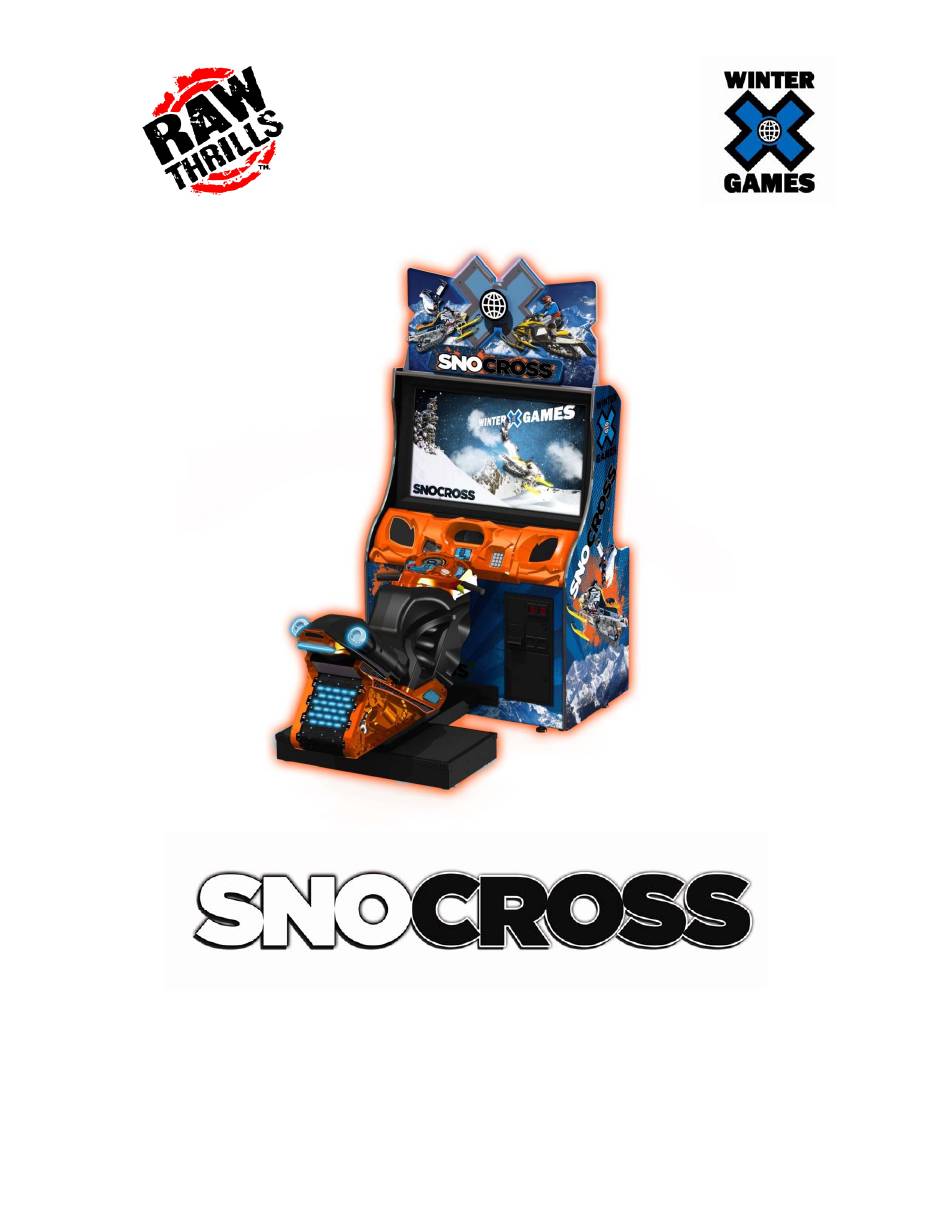

  • Page 1 You can get this game at www.magic-play.eu           OPERATOR’S MANUAL                                                                                                                                                  040-00032-01      You can get this game at www.magic-play.eu...

  • Page 2: Operation

    You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Safety   PERATION Before operating game, read this manual. Failure to properly install and operate this game could result in  malfunction or accident. Operate the game in accordance with the manual.    RANSPORTING The cabinet is very heavy. Because the monitor is high, the cabinet is also very top‐heavy. Use appropriate care  when moving or transporting cabinet. It contains fragile glass and electronic components. Avoid rough handling.    ANDLING  OMPONENTS Many components are extremely sensitive to handling, environmental and Electrostatic Discharge (ESD) events— especially the computer. Do not handle it roughly. Before servicing, call your distributor and inquire about the PC  warranty. Use proper ESD procedures when servicing. Protect components from harmful environmental  conditions, such as extreme temperatures, excessive moisture or other damaging effects.    ISCONNECT POWER Always turn the power off and unplug the unit before servicing or making adjustments unless otherwise instructed.  Installing or repairing components while power is on can damage the components and void the warranty.    ROUNDING Avoid electrical shock. Do not plug in AC power until you have inspected and properly grounded the unit. Only plug  into a grounded, three‐wire outlet. Do not use a “cheater” plug or cut off the ground pin on the line cord.    LECTRICAL  HOCKS There is no isolation transformer in the cabinet. Disconnect AC power before servicing. However, be aware that  lethal voltages can remain in the electronic components even when AC power is disconnected. Use extreme  caution when servicing. Verify that there is a working ground connection. If the unit sustains water damage, cease  using it immediately and unplug AC power. ...
  • Page 3 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Service Manual     ONNECTORS When servicing machine, ensure all connectors mate properly. If connectors do not slip in easily, do not force  them. Connectors are often keyed and only connect one way. Check for correct orientation.    OMPUTER The computer contains sensitive components, including a hard drive. Do not handle it roughly. Call your distributor  before servicing its internal components. Ask about warranty information as it relates to the PC.   Do not turn the PC power switch on or off. It should remain permanently in the ON position.   Cycle AC power on or off with the cabinet power switch.  A dongle has been inserted into one of the USB ports. This is required for game play.   Do not remove the dongle except for troubleshooting purposes.    LUORESCENT LAMP A dropped fluorescent lamp tube may break and implode. Shattered glass from the implosion can travel long  distances and cause bodily injury. Use proper procedures when handling broken materials, as these items can  contain hazardous material such as mercury or lead.    AZARD TO  PILEPTICS A small portion of the population has an epileptic condition that may cause seizures. Affected persons experience  seizure while watching some television pictures or playing certain video games. People who have not had seizures  may still have an undetected epileptic condition. If anyone in your family has experienced epilepsy symptoms  (seizures or loss of awareness), consult your physical before using video games. While children play video games, a  parent should observe. Be alert to the following symptoms: dizziness, altered vision, eye or muscle twitching,  involuntary movements, loss of awareness, disorientation or convulsions. If you or your child experiences these  symptoms, discontinue use immediately and consult your physician.    ANUAL Keep this manual available and ready for use. If the game fails to function properly, turn off the machine and ...

  • Page 4: Product Specifications

    You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Product Specifications Electrical Power United States, International and Japan  Inrush AC Current: 7 Amps  Operating AC Current: 5 Amps  Voltage: 115 VAC  Temperature 50° F to 104° F  (10° C to 40° C)  Humidity Must not exceed 95% relative humidity  Dimensions Height: 81” (2.06 meters)   Width:  39” (.99 meters)    Depth:  55” (1.39 meters)    Carton Weight 405 lbs. (184 kg)                    Snocross   ©2012 Raw Thrills, Inc.  All Rights Reserved.  X Games: ©2012 ESPN, Inc.. All rights Reserved. X Games, the X Games logo, ESPN and  TM  the ESPN logo are all registered trademarks for ESPN, Inc Page 4  ...
  • Page 5 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Setup Unpack Materials 1. Place the shipping crates on a flat, stable surface.   2. Cut the banding straps and remove the cardboard lids.  3. Lift off the large cardboard containers surrounding the front pedestal and monitor assemblies  and remove any shipping cleats.  4. Remove the coin door key from the coin return slot.  5. Open the top coin door.  6. Locate the keys for the back door and the cash box door.   7. Open the cash box door and remove the cash box.  8. Check for shipping damage to the following:   SnoCross player accessible areas such as the sled, control panel and dash.   Marquee and monitor   Cabinet decals  9. Check the AC line cord for visible signs of damage.   Pay particular attention to the plug and line cord insulation.   Check Electrical Settings 1.
  • Page 6 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Diagnostics and Adjustments The Service Button Panel has four buttons, three of which can navigate the menu system.   But it is easiest to navigate with a Start, View & Snoball button   Volume  TEST  SERVICE  Volume  DOWN   Service Panel TEST  enters diagnostic system.   Either Service Panel TEST button or  Start button   selects the highlighted option.   Service Panel VOL DOWN button or  SnoBall button   moves down through menu or setting choices.   Service Panel VOL UP button or  pressing View  moves up through menu or setting choices.   Highlight and select Exit to return to previous screen.  An on‐screen message acknowledges changes or when you exit a selection without making a change.  At the bottom of each screen there is a brief description of the menu option’s function. A complete  description is available here for all menu functions. Instructions for completing your first calibration start on the next page. ...

  • Page 7: Other Tests

    You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      INITIAL GAME SETUP GAME CONTROLS CALIBRATION 1. If the calibration screen is not visible, press the TEST button to enter the Diagnostic System.  2. From the Main Menu, use Volume +/‐  to highlight Calibration.  3. Press a Start button to enter calibration.      4. Follow on‐screen instructions. Re‐try if calibration data is not valid.  5. Game will proceed to Location and Venue Name entry.  6. Enter information to be displayed when player scans the QR Code.  7. Game will enter Attract Mode. All game settings will be default values if no changes are made at  this time.   GAME CONTROLS AND INTERFACE INSPECTION Other Tests See the Diagnostic Section for further information.  1. Enter the Switch Test menu and verify all switches function.  2.
  • Page 8 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      8. Adjustments, Audits and Diagnostics Main Menu  Test Main Menu Diagnostics Game Audits Pricing Adjustments System Adjustments Game Adjustments Utilities Calibration Volume Attract Volume Exit Menu Option  Description  Verify  all  game  functionality.  Allows  activation  of  all  inputs  and  Diagnostics ...
  • Page 9 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Calibration  Calibrate controls for maximum player control and game experience.  Set volume during game only.  Attract volume is adjusted  Volume  independently.  Attract Volume  Set attract/ standby mode volume only.    Main Menu  Diagnostics  Switch Test  For troubleshooting purposes, this menu gives you visual feedback of all switch functions.         Snocross   ©2012 Raw Thrills, Inc.  All Rights Reserved.  X Games: ©2012 ESPN, Inc.. All rights Reserved. X Games, the X Games logo, ESPN and  TM  the ESPN logo are all registered trademarks for ESPN, Inc Page 9   You can get this game at www.magic-play.eu...
  • Page 10 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Main Menu  Diagnostics  Sound Test    For troubleshooting purposes, this menu gives game sound feedback.  Menu Option  Description  Change Music  Change current music.  Change Effect  Change sound current sound effect.  Play low and high frequency to stimulate bass or full range speaker  Play 100Hz or 1kHz  response.     Pan Center, Left,    Isolate sound into separate channel to verify correct speaker function.  Right    Main Menu  Diagnostics  Wheel Test    For troubleshooting purposes, this menu allows the wheel force feedback to be activated in left and  right direction.       Snocross   ©2012 Raw Thrills, Inc.  All Rights Reserved.  X Games: ©2012 ESPN, Inc.. All rights Reserved. X Games, the X Games logo, ESPN and  TM ...
  • Page 11 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Main Menu  Diagnostics  Monitor  Test    For troubleshooting purposes, this menu allows the diagnosis of the display to detect color or linearity  issues.     Main Menu  Diagnostics  Light  Test    For troubleshooting purposes, this menu allows the diagnosis of the game’s controlled lighting features.     Snocross   ©2012 Raw Thrills, Inc.  All Rights Reserved.  X Games: ©2012 ESPN, Inc.. All rights Reserved. X Games, the X Games logo, ESPN and  TM  the ESPN logo are all registered trademarks for ESPN, Inc Page 11   You can get this game at www.magic-play.eu...
  • Page 12 Linking three or more games requires a network hub and must be purchased separately. Snocross ©2012 Raw Thrills, Inc. All Rights Reserved. X Games: ©2012 ESPN, Inc.. All rights Reserved. X Games, the X Games logo, ESPN and the ESPN logo are all registered trademarks for ESPN, Inc Page 12 You can get this game at www.magic-play.eu...
  • Page 13 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Main Menu  Diagnostics  Blower Test    Test the blower function at different speeds. This can also be used to determine desired blower  instensity.      Main Menu  Diagnostics  Shaker Test    Test the seat shaker function at different levels. This can also be used to determine desired shaker  intensity for maximum player experience.        Main Menu  Game Audits  General Audits 1    View general game statistics.       Snocross   ©2012 Raw Thrills, Inc.  All Rights Reserved.  X Games: ©2012 ESPN, Inc.. All rights Reserved. X Games, the X Games logo, ESPN and  TM  the ESPN logo are all registered trademarks for ESPN, Inc Page 13   You can get this game at www.magic-play.eu...
  • Page 14 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Main Menu  Game Audits  General Audits 2          Main Menu  Game Audits  Courses               Snocross   ©2012 Raw Thrills, Inc.  All Rights Reserved.  X Games: ©2012 ESPN, Inc.. All rights Reserved. X Games, the X Games logo, ESPN and  TM  the ESPN logo are all registered trademarks for ESPN, Inc Page 14   You can get this game at www.magic-play.eu...
  • Page 15 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Main Menu  Game Audits  Courses Wins        Main Menu  Game Audits  Placing           Snocross   ©2012 Raw Thrills, Inc.  All Rights Reserved.  X Games: ©2012 ESPN, Inc.. All rights Reserved. X Games, the X Games logo, ESPN and  TM  the ESPN logo are all registered trademarks for ESPN, Inc Page 15   You can get this game at www.magic-play.eu...
  • Page 16 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Main Menu  Game Audits  Vehicles      Main Menu  Game Audits  Upgrades         Snocross   ©2012 Raw Thrills, Inc.  All Rights Reserved.  X Games: ©2012 ESPN, Inc.. All rights Reserved. X Games, the X Games logo, ESPN and  TM  the ESPN logo are all registered trademarks for ESPN, Inc Page 16   You can get this game at www.magic-play.eu...
  • Page 17 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Main Menu  Game Audits  Music        Main Menu  Game Audits  Stunts           Snocross   ©2012 Raw Thrills, Inc.  All Rights Reserved.  X Games: ©2012 ESPN, Inc.. All rights Reserved. X Games, the X Games logo, ESPN and  TM  the ESPN logo are all registered trademarks for ESPN, Inc Page 17   You can get this game at www.magic-play.eu...
  • Page 18 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Main Menu  Pricing Adjustments        Settings, Defaults and Choices Setting  Default  Choices  Freeplay  No  Yes/No  Card Swipes, USD, AUD, CAD, EUR,  Money Unit  USD  GBP,DEM,FRF,JPY,NLG,ITL,CHF,DKK,MXN,RUR,KRW,CNY  0.01, 0.05, 0.10, 0.25, 0.50, 1.00, 2.00, 5.00, 10.00, 20.00, 50.00,  Coin Value  0.25  100.00, 500.00, 1000.00, 10000.00  Coins per Bill Pulse  1  1, 2, 3, 4, 5, 10, 20, 25, 50, 100  Coins Per Credit  4  1‐10  Credits To Start  1  1‐10  Credits To Continue  1 ...
  • Page 19 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Main Menu  System  Adjustments        Settings, Defaults and Choices Setting  Default  Choices  Motion Seat  Yes  Yes, No  Checkpoint Time Bonus  No  Yes, No  Max Name Length  7  3, 4, 5, 6, 7  Wheel Power  100  0‐100  Blower Power  100  0‐100  Seat Shaker  60  0‐100  Automatic Volume Sync  Yes  Yes, No  Allow Auto Calibration ...
  • Page 20 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL        Main Menu  Game Adjustments        Settings, Defaults and Choices Setting  Default  Choices  Start Time Bonus  80  30‐120  Checkpoint Time Bonus  30  10‐100  Game Difficulty  5  1‐10  Speed Measurements  MPH  MPH, KPH  Plays For Score Reset  10000  1000‐20000  Autopilot Available  Yes  Yes, No  Girls(Racer/ Crowds)  Yes  Yes, No ...
  • Page 21 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Main Menu  Utilities        Main Menu  Calibration         Snocross   ©2012 Raw Thrills, Inc.  All Rights Reserved.  X Games: ©2012 ESPN, Inc.. All rights Reserved. X Games, the X Games logo, ESPN and  TM  the ESPN logo are all registered trademarks for ESPN, Inc Page 21   You can get this game at www.magic-play.eu...
  • Page 22 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Main Menu  Game Volume    Adjust game volume during play mode only. Attract volume is adjusted separately. Automatic Volume  Synch allows for all linked units to be adjusted simultaneously.  Main Menu  Attract Volume    Adjust attract or standby volume only.                                       Snocross   ©2012 Raw Thrills, Inc.  All Rights Reserved.  X Games: ©2012 ESPN, Inc.. All rights Reserved. X Games, the X Games logo, ESPN and  TM  the ESPN logo are all registered trademarks for ESPN, Inc Page 22  ...

  • Page 23: Maintenance

    You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      Maintenance Hard Drive Recovery Symptoms requiring hard drive recovery include   File Test reports bad or missing files.   Game fails to finish loading during startup.   After resetting the AC power, an error is reported.   You are prompted to insert a boot DVD.   Erratic Game or Attract Mode.   Garbled characters   Bad audit files   To identify corrupt files, press Test, choose System Test Menu and run the CRC Check.  The only way to repair corrupt files is to recover the hard drive, as detailed below.    OMPUTER The computer contains sensitive components, including a hard drive. Do not handle roughly. Call your distributor  before servicing its internal components. Ask about warranty information as it relates to the PC.  Do not use the PC on/off switch. Turn AC power on or off with the cabinet power switch.  1. With game and PC on, verify that the RIO board has power. If not, see Troubleshooting.  2. Open the Coin door.  3.
  • Page 24 You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL      BIOS Settings/Power Management   OTICE The PC ships with correct BIOS settings. Making changes to the BIOS different from the description below may  adversely affect game functions.  This BIOS setting lets the PC automatically power up. With the setting enabled, the PC reboots when it  detects AC power. This eliminates the need to manually turn the PC back on after power disruption.  Do not use the PC on/off switch. Turn AC power on or off with the cabinet power switch.  1. Turn cabinet power switch off.  2. Open rear of cabinet.  3. Connect a USB keyboard to the PC.  4. While holding the F10 key on the keyboard down, turn cabinet power switch on.  5. When the BIOS menu screen appears, make the following adjustments.  (SETTINGS BELOW ARE SPECIFIC TO HP6005 PC. PLEASE CHECK RAWTHRILLS.COM FOR LATEST  INFORMATION ON BIOS SETTINGS AND OTHER TECHNICAL UPDATES)  STORAGE => Storage Options => SATA Emulation : "Native Mode IDE" ADVANCED =>...

  • Page 25: Electrical System Diagram

    You can get this game at www.magic-play.eu SNOCROSS MOTION OPERATOR’S MANUAL                  MECHANICAL ILLUSTRATIONS  AND  ELECTRICAL SYSTEM DIAGRAM             Snocross   ©2012 Raw Thrills, Inc.  All Rights Reserved.  X Games: ©2012 ESPN, Inc.. All rights Reserved. X Games, the X Games logo, ESPN and  TM  the ESPN logo are all registered trademarks for ESPN, Inc Page 25   You can get this game at www.magic-play.eu...
  • Page 26 You can get this game at www.magic-play.eu You can get this game at www.magic-play.eu...
  • Page 27 You can get this game at www.magic-play.eu You can get this game at www.magic-play.eu...
  • Page 28 You can get this game at www.magic-play.eu SnoMotion LCD Cabinet Assembly BOM ITEM NO. PART NUMBER DESCRIPTION QTY. 601-00590-01 SX Motion - 42" LCD Cabinet 820-00012-00 Cooling Fan(standard size): 12VDC, 3W, 80CFM 800-00001-00 120mm Wire Fan Guard 91772A206 (McMaster-Carr) 18-8 SS Pan Head Phillips Machine Screw 8-32 Thread, 2-1/4" Length Znc-Pltd Grade 2 STL Nylon-Insert Hex Locknut 8-32 Thread Size, 11/32"...
  • Page 29 You can get this game at www.magic-play.eu You can get this game at www.magic-play.eu...
  • Page 30 You can get this game at www.magic-play.eu You can get this game at www.magic-play.eu...
  • Page 31 You can get this game at www.magic-play.eu You can get this game at www.magic-play.eu...
  • Page 32 You can get this game at www.magic-play.eu You can get this game at www.magic-play.eu...
  • Page 33 You can get this game at www.magic-play.eu You can get this game at www.magic-play.eu...
  • Page 34 You can get this game at www.magic-play.eu SnoMotion Snowmobile Assembly BOM ITEM NO. PART NUMBER DESCRIPTION QTY. 603-00602-01 Rotomolded Snowmobile 602-00002-00 Bike Mounting Bracket - Right 602-00001-00 Bike Mounting Bracket - Left SnoMotion Puck Light SnoMotion Puck Light Assembly Assembly 600-00942-01 Front Vacform Bracket Grade 5 Zinc-Plated Steel Hex Head Cap Screw 5/16"-18 Thread,...
  • Page 35 You can get this game at www.magic-play.eu You can get this game at www.magic-play.eu...
  • Page 36 You can get this game at www.magic-play.eu You can get this game at www.magic-play.eu...
  • Page 37 You can get this game at www.magic-play.eu You can get this game at www.magic-play.eu...
  • Page 38 You can get this game at www.magic-play.eu You can get this game at www.magic-play.eu...
  • Page 39 You can get this game at www.magic-play.eu You can get this game at www.magic-play.eu...
  • Page 40 You can get this game at www.magic-play.eu SX 42" Marquee Assembly BOM ITEM NO. PART NUMBER DESCRIPTION QTY. 601-00601-01 SX - 42" Marquee Back Board 500-00093-01 10CM White LED Strip Tape 500-00115-01 20CM White LED Weatherproof Strip Tape 500-00112-01 30CM White LED Weatherproof Strip Tape 500-00064-01 White LED PCB - Black Face 18-8 SS Hex Washer Head Slotted Machine Screw 10-32 Thread,...
  • Page 41 You can get this game at www.magic-play.eu You can get this game at www.magic-play.eu...
  • Page 42 You can get this game at www.magic-play.eu You can get this game at www.magic-play.eu...
  • Page 43 You can get this game at www.magic-play.eu For Parts or Service contact your local Distributor or: Betson Enterprises 303 Paterson Plank Road Carlstadt, New Jersey Main Phone: (201) 438-1300 Toll Free Phone: (800) 524-2343 Part Phone: (800) 828-2048 CAUTION:  The specifications of this product are subject to change without notice for reasons such as performance.
