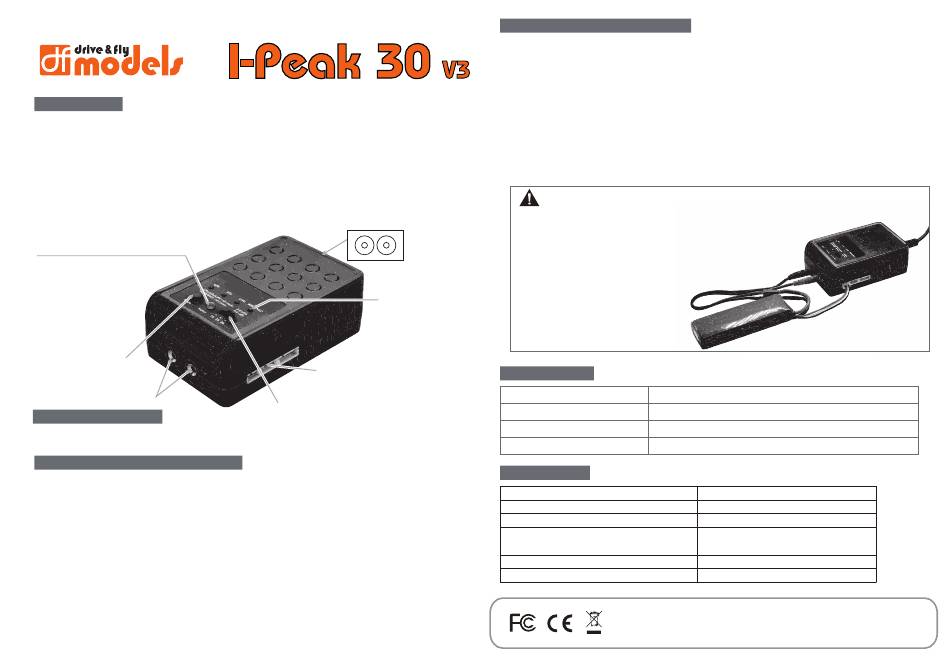

DF-models I-Peak 30 Quick Start Manual

Einleitung
Vielen Dank für die Wahl des I-Peak 30 Ladegeräts! Dieses Gerät ist einfach zu bedienen. Die
Bedienung erfordert jedoch einige Kenntnisse des Benutzers. Bitte lesen Sie das gesamte Anleitung vollstän-
dig und aufmerksam vor der Verwendung dieses Produkts, da es eine breite Palette von Informationen über
Betrieb und Sicherheit enthält. Das I-Peak 30 Ladegerät ist ein effizientes, hochwertiges 100-
240-V-Wechselstrom-Ladegerät, das zum Laden von LiPo / LiFe / LiHv-Akkus von 2-4 Zellen und NiMH /
NiCd-Akkus von 4-8 Zellen entwickelt wurde. Die Ladeleistung beträgt 30W und der maximale Ladestrom
kann bis zu 3A erreichen. Es gibt drei verschiedene Ladeströme 1A / 2A / 3A, die ausgewählt werden können.
Sie können den richtigen Ladestrom entsprechend der Batteriekapazität auswählen. Bitte beachten Sie die
Anleitung des Akkus!
Status-LED-Anzeige:
Grüne LED: Voll aufgeladen oder bereit zum Aufladen
Rote LED: Akku wird geladen (ladungsgeschützt)
Akku-Typ-Wechselschalter
Akku-Buchse
Lade-Prozedur
Der I-Peak 30 wird mit integriertem Netzteil geliefert. Sie können das Netzkabel direkt an
die Netzsteckdose anschließen (100-240 V AC).
Laden des Lipo / LiFe / LiHV-Akkutyps
Befolgen Sie die folgenden Schritte, um den Akku aufzuladen:
Stecken Sie das Netzkabel in das Ladegerät.
1)
2) Stecken Sie das Netzkabel in eine Steckdose (100-240 V). Alle 5 LEDs leuchten 1-2 Sekunden lang.
Jetzt wechselt das Ladegerät zum ersten LED, dann blinkt die Ladestatus-LED grün, um anzuzeigen,
dass das Ladegerät bereit ist, aufzuladen.
Drücken Sie die Modus-Taste, um den richtigen Batterietyp auszuwählen.
3)
4) Wählen Sie mit dem Kippschalter den richtigen Ladestrom 1A / 2A / 3A.
5) Schließen Sie den Akku an das Ladekabel des Ladegeräts, sowie an die Batteriebuchse an und stecken
Sie das Balancer-Kabel in die Balancer-Buchse. Dann beginnt das Ladegerät zu laden.
6) Während des Ladevorgangs leuchtet das Ladegerät, wenn das Ladestatus-LED konstant rot leuchtet
wird im CC-Modus geladen; wenn das Ladestatus-LED konstant orange leuchtet, wird im CV-Modus
geladen.
7)
Wenn der Akku vollständig aufgeladen ist, leuchtet die Ladestatus-LED konstant grün.
8)
Stecken Sie den Akku ab. Die Ladestatus-LED blinkt grün, um anzuzeigen, dass das Ladegerät bereit ist,
einen anderen Akku aufzuladen.
AC 100-240V
Power Jack
Akku-Typ：
LiPo/LiFe/LiHv,
NIMH/NICD
XH Balance-Buchse
Ladestrom-Schalter
- -
1
Aufladen von NiMH/NiCd-Akkus
Befolgen Sie die folgenden Schritte, um den Akku aufzuladen:
1) Stecken Sie das Netzkabel in das Ladegerät.
2)
Stecken Sie das Netzkabel in eine Steckdose (100-240 V). Alle 5 LEDs leuchten 1-2 Sekunden und
wechseln zur ersten LED-Anzeige. Dann blinken die Ladestatus-LEDs grün, um anzuzeigen, dass
das Ladegerät bereit ist, aufzuladen.
3) Drücken Sie die Mode-Taste, um die NiMH / NiCd-LED-Anzeige umzuschalten.
4)
Wählen Sie mit dem Kippschalter den richtigen Ladestrom (1A / 2A / 3A).
5)
Schließen Sie das Ladekabel an die Akkubuchse an, drücken Sie die Mode-Taste 2-3 Sek.,
die Status-LED wechselt von grün blinkend zu konstant rot, und das Ladegerät startet den Ladevorgang.
6)
Wenn der Akku vollständig aufgeladen ist, leuchtet die Ladestatus-LED konstant grün.
7)
Stecken Sie den Akku ab und die Ladestatus-LED blinkt grün, um die volle Ladung
anzuzeigen. Das Ladegerät ist nun bereit, einen anderen Akku aufzuladen.
Achtung:
Bitte schließen Sie Ihren Akku auf die richtige Weise an das
Handhabung kann den Akku oder das Ladegerät beschädigen und zum Brand oder
zu einer Explosion führen.
Zum Laden des LiPo / LiFe / LiHv-Akkus müssen die Hauptbatterieköpfe wie
gezeigt zusammen mit dem Ausgleichskabelanschluss angeschlossen
werden, bevor Sie den Akku aufladen!
Schutz-Modus
5 rote LEDs blinken einmal und pausieren dann für eine Sek.
Verbindungs-Unterbrechung
Ausgleichs-Unterbrechung 5 rote LEDs blinken dreimal und pausieren dann für eine Sek.
5 rote LEDs blinken viermal und pausieren dann für eine Sek.
Temperatur-Schutz
5 rote LEDs blinken fünfmal und pausieren dann für eine Sek.
Falsche Polung/Überladung
Spezifikation
AC Eingangsspannung
Ausgangs-Power
Ladestrom
LiPo/LiFe/LiHv Zellenanzahl
NiMH/NiCd Akku-Zellenanzahl
Dimensionen
Gewicht
I-Peak 30
Ladegerät an, eine falsche
100-240V AC
30W
1A/2A/3A
2-4 Zellen
4-8 Zellen
110x68x35mm
220g
DF Models info@df-models.com
Jürgen Kamm www.df-models.com
Drahthammerstr. 22
D-92224 Amberg WEEE-Reg.Nr.: DE 30915550
Das Ladegerät ist kein Spielzeug.
- -
