FRANKISCHE DATA LIGHT 100 Installation

Installation
WLAN Access Point 100 DATALIGHT
Achtung!
Wenn die POF-Leitung zusammen mit der
Elektroinstallation in Leerrohre eingezogen
werden soll oder sonstige Eingriffe in die
Elektroinstallation notwendig sind, beach-
ten Sie bitte, dass diese Arbeiten nur von
einem autorisierten Fachmann ausgeführt
werden dürfen!

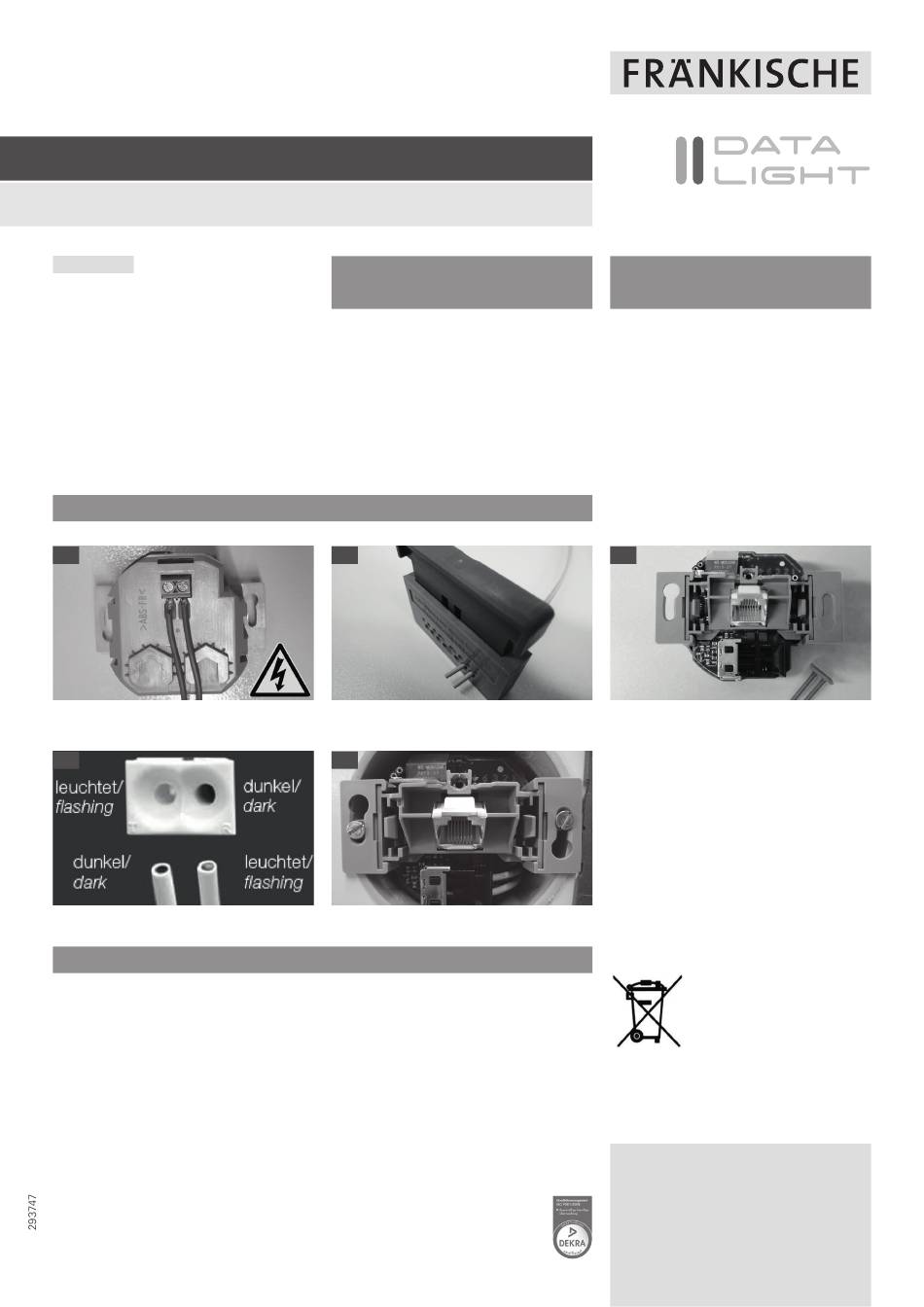

Anschluss
1
Netzspannung anschließen
Erdleiter wird nicht benötigt
4
POF bis zum Anschlag einführen und
Anschlussklemme verriegeln
Technische Daten
Schutzart:
Spannungsversorgung:
Betriebstemperatur:
Anschlüsse:
Übertragungsgeschwindigkeit:
Übertragungslänge:
Leistungsaufnahme:
Funkbereich:
Funkdatenraten:
Funkstandard:
Sicherheit/Verschlüsselung:
FRÄNKISCHE ROHRWERKE Gebr. Kirchner GmbH & Co. KG
97486 Königsberg/Bayern | Tel. +49 9525 88-8123 | Fax +49 9525 88-2151
info.elektro@fraenkische.de | www.fraenkische.com
Stand: April 2014
Bestimmungsgemäßer
Gebrauch
Dieses Gerät hat drei Betriebsarten. Es kann
entweder als Zugangspunkt (Access Point) für
drahtlos kommunizierende Geräte verwendet
werden oder als Repeater die Reichweite im
WLAN-Netzwerk erhöhen. Darüber hinaus
kann es an Geräte angeschlossen werden, die
über keinen eigenen WLAN-Adapter verfü-
gen. Benutzen Sie das Gerät zu keinem ande-
ren Zweck. Betreiben Sie das Gerät nur in
Innenräumen.
2
Faser um wenige mm kürzen
5
Access Point in einer tiefen Unterputzdose
befestigen
IP20 gemäß DIN EN 60529
100 – 240 V~/50-60 Hz
-5 bis +45 °C
RJ 45 (10/100 Mbit/s)
2,2 mm Duplex POF
100 Mbit/s
70 m mit POF 2,2 mm
≤ 2,5 W
2,4 GHz
150 Mbit/s
IEEE 802.11 b/g/n
WEP, WPA, WPA2
Allgemeines
Der WLAN Access Point erweitert die Nut-
zungsmöglichkeiten moderner, mobiler Netz-
werktechnologien bei geringer Leistungs -
aufnahme und strahlungsarmer Funkemission.
Mit den Funktionseinstellungen optimieren
Sie die Abgrenzung unter einzelnen Access
Points und vermeiden Überkopplungen der
WLAN-Bereiche und Einbußen bei den Daten-
raten.
3
Schutzkappe aus geöffneter Anschluss-
klemme entfernen
Der WLAN Access Point ist nun mit den
Werkseinstellungen betriebsbereit. Für indivi-
duelle Einstellungen verbinden Sie nun den
WLAN Access Point über ein Patchkabel mit
der LAN-Schnittstelle Ihres PCs und konfigu-
rieren Sie ihn nach Ihren Wünschen.
Sie erreichen ihn unter der IP-Adresse
http://192.168.0.5
Password: admin
WLAN SSID: DATALIGHT
Key: wireless123
