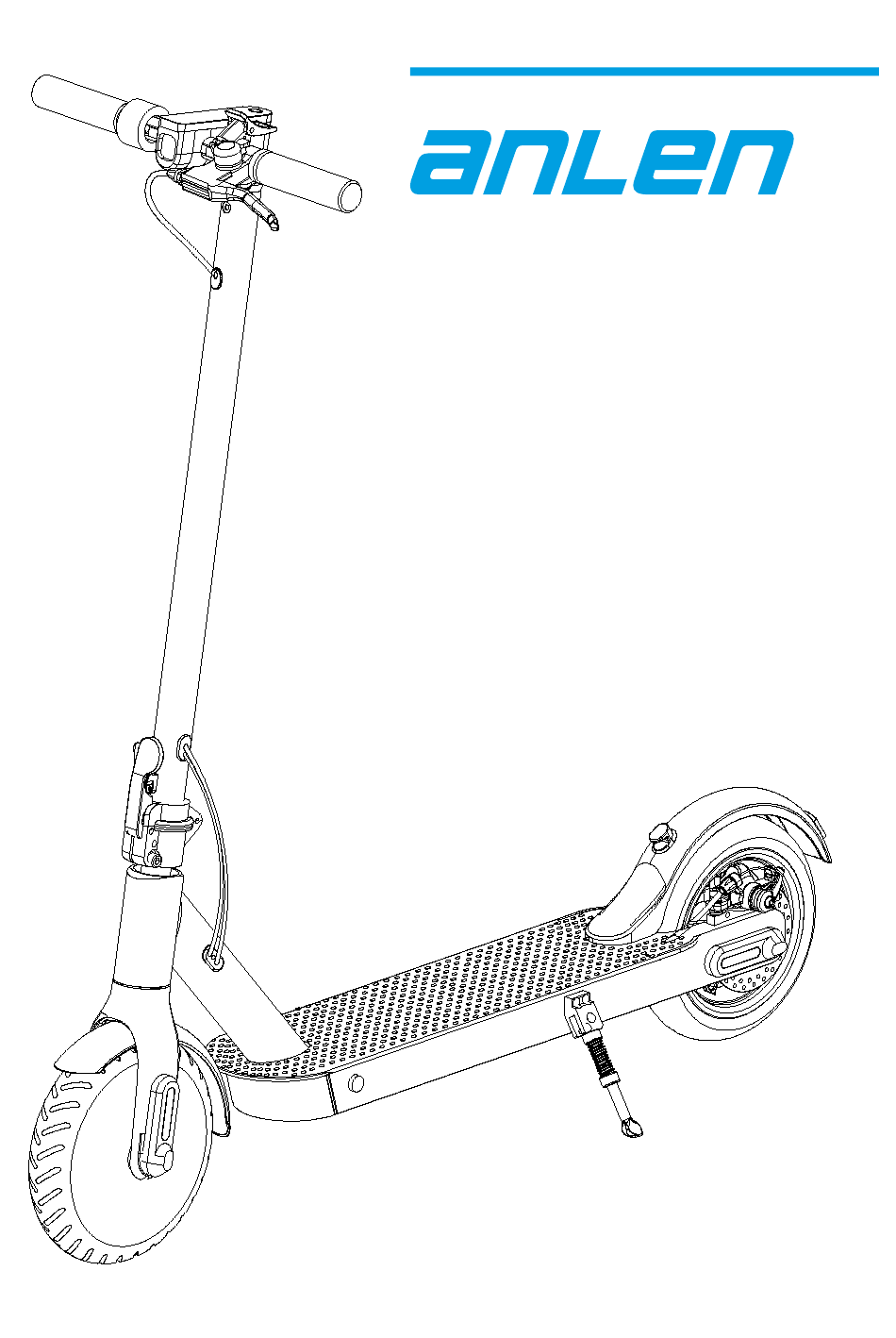

  • Page 1 Owner´s manual E-SCOOTER...

  • Page 2: Package Content

    1. Package content Screw x 4 Hexagon Wrench Charging adapter Carefully check the package content. If anything is missing or damaged, please contact your local customer service for support.

  • Page 3: Technical Data

    2. Technical data Dimensions (length / width / height) 1080*430*1140mm unfolded/490mm folded Weight 12.7KG Max. vehicle payload (rider + luggage) 100KG Max. speed 20KM/H Range (km) 15-18KM (measured at 25°/15km/h/65kg payload) Applicable terrain Flat road Rated Voltage (VDC) Max charging voltage (VDC) Charging Rated current (A) 1.5A Charging time...

  • Page 4: Product Overview

    3. Product overview Throttle Control panel Front light Brake lever with bell Buckle Stoplight / Rear light Folding mechanism Wheel motor Charging port Disc brake Kickstand Battery compartment...

  • Page 5: Assembly And Setup

    4. Assembly & Setup Unfold the scooter close & secure the Install the handlebar on the steering tube. folding mechanism. Use the hex wrench supplied in the packing box to lock screws on both sides. max. torque 5Nm Charger connection Open the Insert the After checking, close...

  • Page 6: The Control Panel

    5. The control panel Mode indicator Low-speed modus (green light) High-speed modus (red light) Speed display Showing current speed while riding. When low speed mode is selected, the max speed is 12km/h. When high speed mode is selected, the max speed is 20km/h. Battery indicator There are four electric lights to indicate the charging condition of the battery.

  • Page 7: How To Ride

    6. How To Ride Wear helmet and knee pads while Check the battery status and the brakes riding the Scooter before each ride. When the scooter starts to move, put both feet on the deck and press the accelerator Step on the deck with one foot, and slowly (the accelerator initiates once the speed kick off the other on the ground.

  • Page 8: Safety Reminder

    7. Safety Reminder ● When you use this vehicle for the first time, please ride it in a safe environment without obstacles or traffic. Please get familiar with the vehicle before you use it in public places. ● This electric scooter is a leisure device. But once used in a public area, they‘ll be seen as vehicles, subjecting to any risks faced by vehicles.

  • Page 9: Folding And Carrying

    8. Folding and Carrying Make sure that the scooter‘s turned off. To fold, unlock the folding mechanism, and bend the handlebar stem to hook the buckle on the rear mudguard. To open, press the trigger to remove from the buckle, erect the handlebar and lock the folding structure. Hold the handlebar stem with either one hand or both hands to carry.

  • Page 10: Daily Care And Maintenance

    9. Daily Care and Maintenance Cleaning and storage If you see stains on the scooter‘s body, wipe them off with a damp cloth. If the stains won‘t scrub off, put on some toothpaste, and brush them with a toothbrush, then wipe them off with a damp cloth. Notes: do not clean the scooter with alcohol, gasoline, kerosene or other corrosive and volatile chemical solvents.
  • Page 11 Adjusting the disc brake If the brake is too tight, use the M4 hexagon wrench to loosen the screws on the caliper, and slightly send back the brake cable to shorten the exposed length, then tighten the screws. If the brake is too loose, loosen the screws, and slightly pull out the brake cable to lengthen the exposed length, then tighten the screws.
  • Page 12 T H E B I K E E X P E R I E N C E Messingschlager GmbH & Co. KG, Haßbergstraße 45 96148 Baunach Germany Tel: +49 (0)9544/944445 mail: kontakt@messingschlager.com www.messingschlager.com...
  • Page 13 Bedienungs- anleitung E-SCOOTER...
  • Page 14 1. Lieferumfang Bedienungsanleitung Befestigungs- Inbusschlüssel Ladegerät schrauben für die Lenkereinheit x 4 Überprüfen Sie den Verpackungsinhalt sorgfältig. Falls etwas fehlt oder beschädigt ist, wenden Sie sich bitte an Ihren Fachhändler.

  • Page 15: Technische Daten

    2. Technische Daten Abmessungen (L/B/H) 1080*430*1140mm fahrfertig / 490mm zusammengeklappt Gewicht 12.7KG Max. Zuladung (Faher + Gepäck) 100KG Max. Geschwindigkeit 20KM/H Reichweite 15-18KM (bei 25° / 15km/h / 65kg Zuladung) für Untergrundarten asphaltierte Straßen Spannung (DC) Max. Ladespannung (VDC) Ladestrom (A) 1.5A Ladedauer 5-6H...
  • Page 16 3. Produktübersicht Beschleunigungsgriff Bedienungseinheit Frontlicht Bremshebel mit Klingel Haken Bremslicht / Rücklicht Faltmechanismus Nabenmotor Ladebuchse Scheibenbremse Seitenständer Akkufach...

  • Page 17: Montage

    4. Montage Richten Sie das Steuerrohr auf. Danach schlie- Verbinden Sie das Kabel aus Steuerrohr und ßen Sie den Schnellspannhebel. Prüfen Sie vor Leinkereinheit mit dem Clipverschluss und jeder Fahrt, ob das Steuerrohr arretiert ist. montieren Sie die Lenkereinheit. Montieren Sie die 4 Befestigungsschrauben (liegen im Beipack-Karton) mit einem Dreh- moment von 5Nm.
  • Page 18 5. Die Bedienungseinheit Modusanzeige Eco-Modus (grün / max. Geschwindigkeit 12 km/h) Speed-Modus (rot / max. Geschwindigkeit 20 km/h) Geschwindig- Zeigt die momentane Geschwindigkeit an keitsanzeige Batterie-Lade- 4 Balken: Ladestand 75% - 100% standsanzeige 3 Balken: Ladestand 74% - 50% 2 Balken: Ladestand 49% - 25% 1 Balken: Ladestand 24% - 0% Wenn die Ladestandsanzeige blinkt, ist die Batterie fast leer.
  • Page 19 6. Tipps zum Fahren Tragen Sie beim Fahren einen Helm Prüfen Sie den Batteriestatus und die Funk- und Knieschoner. tion der Bremsen vor jeder Fahrt. bei etwa 5km/h setzt der E-Antrieb ein. Steu- Stellen Sie sich auf das Trittbrett und stoßen ern Sie die gewünschte Geschwindig keit Sie sich nach vorne ab.
  • Page 20 7. Sicherheitshinweise ● Bitte machen Sie nach dem Kauf eine Probefahrt in einer geschützten Umgebung ohne Verkehr. Benutzen Sie den Scooter erst an öffentlichen Orten, wenn Sie das Fahrzeug sicher beherrschen. ● Dieser E-Scooter ist ein Sport- und Freizeitgerät. Sobald Sie ihn an öffentlichen Orten benutzen, setzen Sie sich und andere den üblichen Gefahren im Verkehr aus.
  • Page 21 8. Zusammenklappen und Tragen Stellen Sie sicher, das der E-Scooter ausgeschaltet ist. Öffnen Sie den Schnellspannhebel des Falt- mechanismus und klappen Sie das Steuerrohr nach hinten. Arretieren Sie den Hebel am Lenker im Haken auf dem hinteren Schutzblech. Tragen Sie den E-Scooter am Steuerrohr.

  • Page 22: Pflege Und Wartung

    9. Pflege und Wartung Reinigung und Lagerung Vergewissern Sie sich, das der E-Scooter ausgeschaltet ist und die Gummiabdeckung der Ladebuchse korrekt sitzt. Reinigen Sie den E-Scooter mit einem feuchten Lappen. Benutzen Sie zum Reinigen niemals aggressive Reinigungsmittel wie Alkohol oder Benzin. Diese könnten die Oberflächen angreifen. Benutzen Sie zum Reinigen niemals Hochdruckreiniger.
  • Page 23 Hintere Scheibenbremsen einstellen Sie können die Zugspannung mit dem Verstellrad am Bremssattel einstellen. Sollte dies nicht ausreichen, gehen Sie bitte wie folgt vor: 1. Lösen der Zugklemmschraube mit einem 4mm Inbusschlüssel 2. Justieren Sie die Zugspannung 3. Ziehen Sie die Zugklemmschraube wieder fest (Drehmoment: 6Nm)
  • Page 24 T H E B I K E E X P E R I E N C E Messingschlager GmbH & Co. KG, Haßbergstraße 45 96148 Baunach Germany Tel: +49 (0)9544/944445 mail: kontakt@messingschlager.com www.messingschlager.com...
