Omnia REGS12/08M Manual

Bedienungsanleitung
REG-Multi-Schaltaktor
8-Kanal
Bezeichnung
REG-Multi-Schaltaktor 8-Kanal, 8 Schliesskontakte
6 A potentialfrei, Versorgungsspannung 12 VDC
KURZ ANLEITUNG

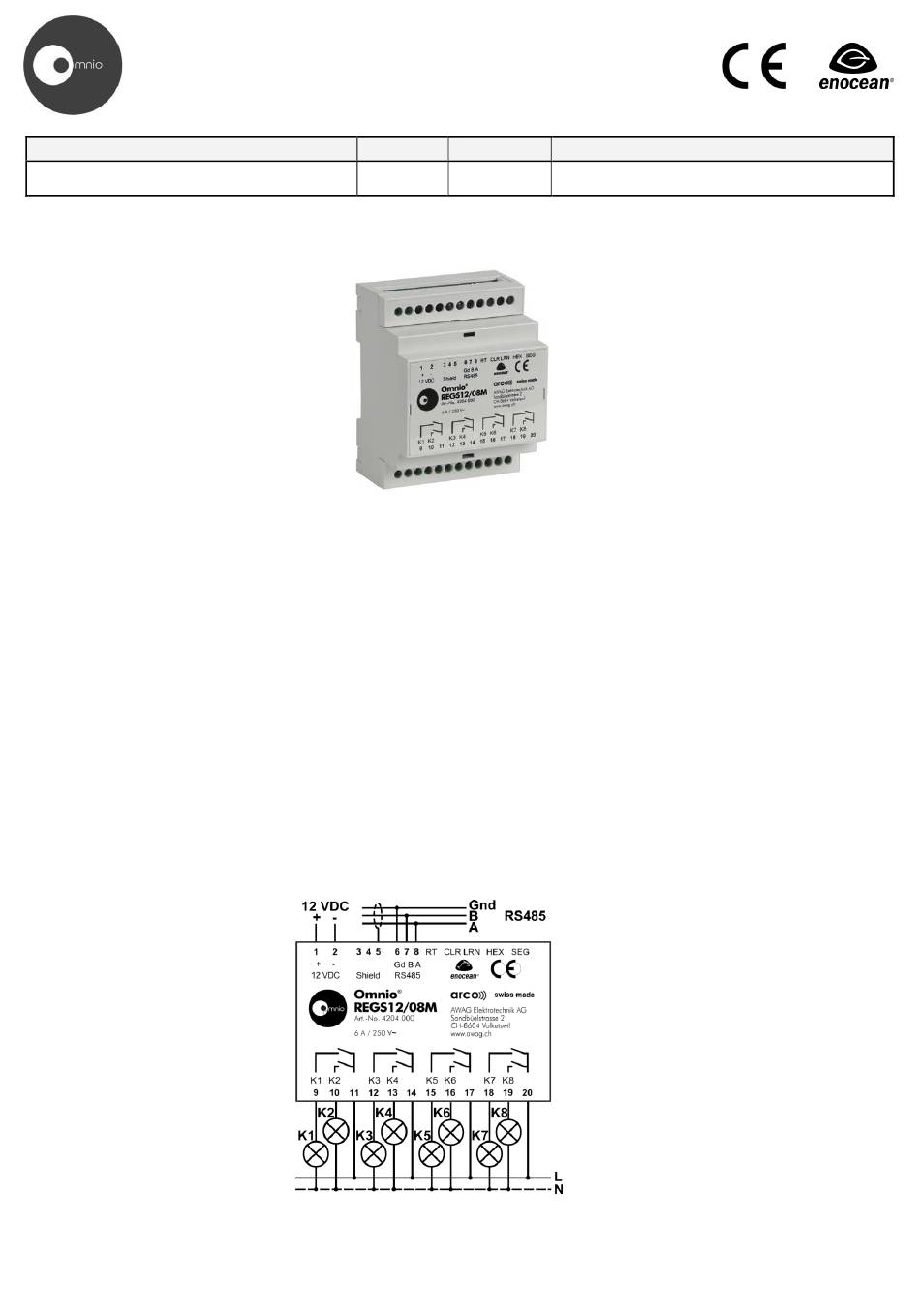

• Schaltaktor gemäss Schema anschliessen
• Drehschalter HEX auf 0 stellen
• LRN 2 Sekunden drücken
• Durch weiteres Drücken auf LRN den Kanal wählen. Die
Kanalnummer erscheint auf der 7-Segment-Anzeige SEG.
• Hand- oder Wandsender in der Nähe des Schaltaktors
zweimal betätigen. CLR leuchtet während einer Sekunde,
danach ist der Sender eingelernt
• Weitere Sender einlernen
• Zum Beenden CLR drücken
FUNKTIONE N
• Ein- und Ausschalten
• Treppenlichtfunktion
• Tastenfolger
• Schrittschalter (AW20)
• Minuterie (AW23/24/25)
• WC-Lüfterfunktion
• Fenster- und Schiebetürüberwachung
• Programmierbare Szenen
• Anwesenheitssimulation
• Repeaterfunktion
• EnOcean Equipment Profile (EEP) D2-01-14
• ARCO fähig (AWAG Remote Commissioning)
AL LGEM EIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender an-
gesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern. Die
Funksender werden manuell durch ein einfaches Verfahren auf den Aktor ein- und
ausgelernt. Jedem Sender können am Aktor eine Funktion und verschieden-ste Pa-
rameter zugeordnet werden.
Mit ARCO-Technologie lassen sich alle Omnio Aktoren vollständig und ohne ma-
nuellen Zugriff zum Gerät per Funk konfigurieren. Die leistungsstarke Software E-
Tool bildet dabei das Herzstück, um Projekte beliebiger Grösse bequem am
Schreibtisch zu planen, konfigurieren und dokumentieren.
PRODUKTBESCHREIBUNG
Der Omnio REG-Multi-Schaltaktor 8-Kanal REGS12/08 ist ein Gerät zum Schalten
von elektrischen Verbrauchern. Seine acht potentialfreien Ausgänge können von
bis zu 50 Omnio Funksendern angesteuert werden. Jedem dieser Sender kann auf
dem Schaltaktor eine von über zwanzig Funktionen zugeordnet werden wie z.B.
Einschalten, Ausschalten, Zentral Ein/Aus, Treppenlicht, Tastenfolger, Schrittschal-
ter (AW20), Minuterie (AW23/24/25), Fenster- und Schiebetürüberwachung, WC-
Lüfterfunktion, programmierbare Szenen und Anwesenheitssimulation. Bidirektio-
nale Kommunikation, EEP D2-01-14, ARCO fähig (AWAG Remote Commission-
ing). Geeignet als Reiheneinbaugerät für die Verteilermontage, Breite 4 TE.
ANZEIGE - UND BEDIENE LEM ENTE
Klemmen
• 1
Speisung (+) 12 VDC
• 2
Speisung (-) GND
• 3-5
Abschirmung
• 6
RS485 GND
• 7
RS485 Signal B
• 8
RS485 Signal A
• 9/11
Ausgang K1
• 10/11
Ausgang K2
• 12/14
Ausgang K3
• 13/14
Ausgang K4
• 15/17
Ausgang K5
• 16/17
Ausgang K6
• 18/20
Ausgang K7
• 19/20
Ausgang K8
Bedienelemente
• CLR
Taste und LED Clear
• LRN
Taste und LED Learn
• HEX
Drehschalter 0...15
• SEG
7-Segment Anzeige
Jumper
• R
Abschlusswiderstand 120 Ω
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
REGS12/08M
switching actuator, 8-channels
Typ / Type Art.-Nr./Item N°
REGS12/08M 4204 000
GENER AL
The Omnio actuators (receivers) are controlled by radio signals coming from the
Omnio transmitters. Each transmitter is able to control an unlimited amount of ac-
tuators. The radio transmitter can be manually programmed and deprogrammed to
an actuator following a simple procedure. Via actuator each transmitter can be given
a certain function and different parameters.
With ARCO technology, all Omnio actuators can be configured completely by radio
without manual access to the device. The powerful software E-Tool constitutes the
key component for conveniently planning, configuring and documenting projects of
any size right at your desk.
PRODUCT DESCRIPTIO N
The Omnio DIN rail mounted multi switching actuator 8-channels REGS12/08 is a
device for switching electrical loads. Its eight potential free outputs are able to be
controlled by up to 50 Omnio radio transmitters. Each transmitter can be pro-
grammed with one of over twenty different functions, for example switch on, switch
off, central on/off, staircase light, sequential push-button, step-switch (AW20), timer
(AW23/24/25), window and sliding door surveillance, toilet fan function, program-
mable scenes and presence simulation. Bidirectional communication, EEP D2-01-
14. ARCO ready (AWAG Remote Commissioning). Suitable for DIN rail mounting,
width 4 TE.
Manual
DIN rail mounted multi
Designation
DIN rail mounted multi switching actuator 8-channels,
8 closing contacts 6 A potential free, supply voltage 12 VDC
BRIEF INSTRUCTION
• Attach switching actuator according to schematic
• Turn the rotary switch HEX to 0
• Press LRN 2 seconds
• Repress LRN to increment the channel number. The
channel appears on the 7-segment display SEG.
• Press handheld or wall mounted transmitter twice and keep
it close to the actuator. CLR lights up for a second, after
that the transmitter is programmed
• Program further transmitters
• To finish press CLR
FUNCTIONS
• Switch On and Off
• Staircase light function
• Sequential push-button
• Step switch (AW20)
• Timer (AW23/24/25)
• Toilet fan function
• Window and sliding door surveillance
• Programmable scenes
• Presence simulation
• Repeater function
• EnOcean Equipment Profile (EEP) D2-01-14
• ARCO ready (AWAG Remote Commissioning)
DISPL AY AND OPER ATIN G ELEM ENTS
Terminals
• 1
power supply (+) 12 VDC
• 2
power supply (-) GND
• 3-5
shield
• 6
RS485 GND
• 7
RS485 signal B
• 8
RS485 signal A
• 9/11
output K1
• 10/11
output K2
• 12/14
output K3
• 13/14
output K4
• 15/17
output K5
• 16/17
output K6
• 18/20
output K7
• 19/20
output K8
Operating elements
• CLR
button and LED clear
• LRN
button and LED learn
• HEX
rotary switch 0...15
• SEG
7-segment display
Jumper
• R
terminal resistor 120 Ω
SW: REG_180105 / V01.010 / 31.01.2018 Seite 1 / 8
EnOcean-Technologie (868 MHz )
4204000.docx / 1876123
