hepco & becker 501948 00 01 Instructions

Motorschutzbügel/ Engine guard
HONDA CB 600 F Hornet
ab Baujahr 2007 / from date of manufacture 2007
Artikel Nr.: / Item-no.:
948
501 00 01
schwarz/black
965
501 00 01
schwarz/black
INHALT
CONTENTS
1 701.507 Motorschutzbügel
links
1 701.508 Motorschutzbügel
rechts
1 151.096 Silentblock M8 5218027
2 150.895 Hutmutter M8
1 151.097 Inbusschraube
M12 x 200
1 151.033 Selbstsichernde Mutter M12
2 150.976 U-Scheibe Ø12,5
2 150.810 U-Scheibe Ø 8,4
1 151.032 Distanz (für rechte Seite)
Ø25 x Ø12,5 x 15
1 151.098 Distanz (für linke Seite)
Ø25 x Ø13 x 24
1 701.507 engine guard left
1 701.508 engine guard right
1 151.096 silent block M8
2 150.895 cap nut M8
1 151.097 allen screw
M12 x 200
1 151.033 self-lock nut M12
2 150.976 washer Ø12,5
2 150.810 washer Ø 8,4
1 151.032 spacer (right side)
Ø25 x Ø12,5 x 15
1 151.098 spacer (left side)
Ø25 x Ø13 x 24
WICHTIG
IMPORTANT
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Zur Montage ist eine zweite Person hilfreich.
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
To mount this guard, a second person is helpful.
2

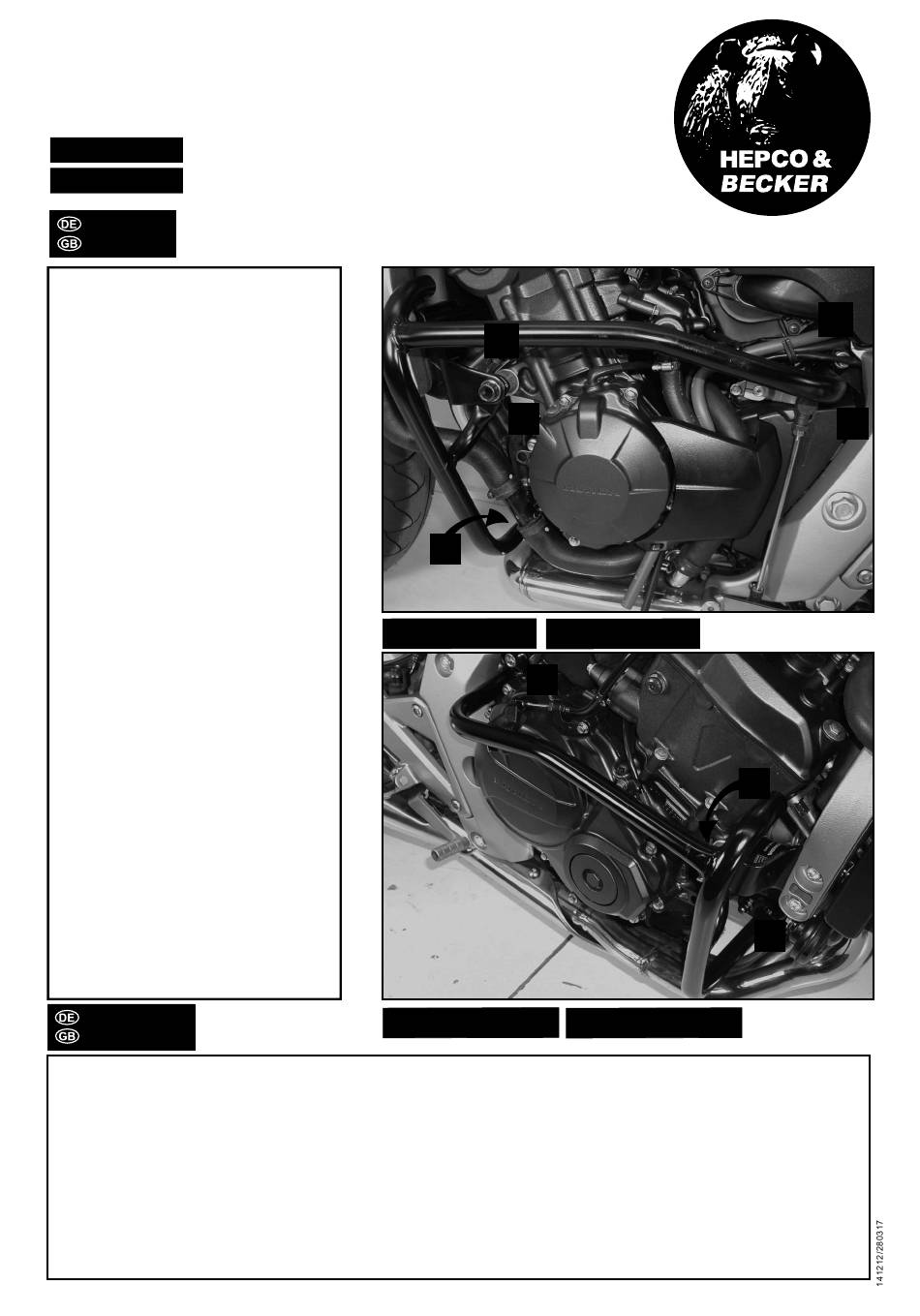

linke Seite
No.5218027
rechte Seite
1
3
left side
6
right side
1
4
5
7
1
