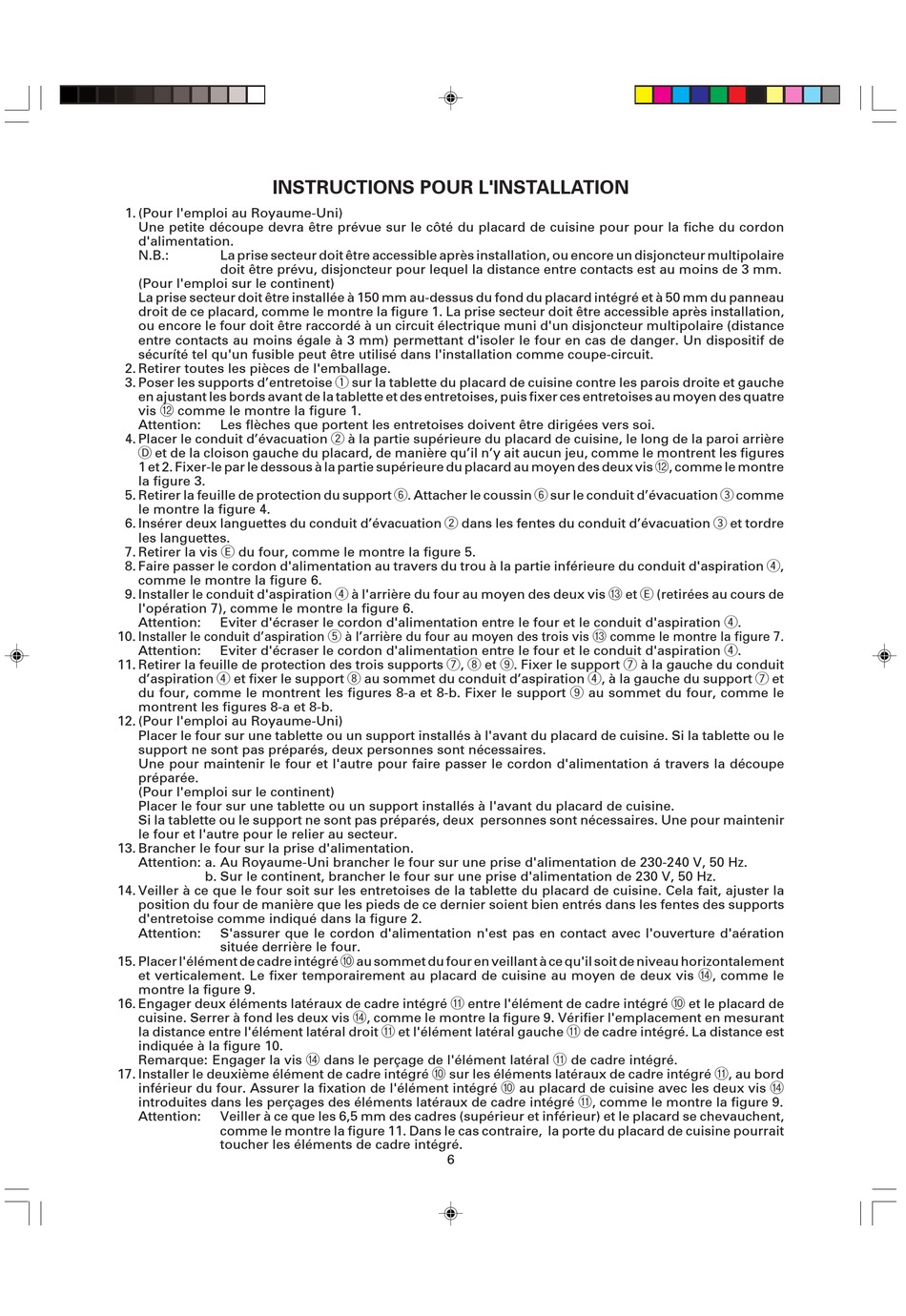

INSTRUCTIONS POUR L'INSTALLATION

1. (Pour l'emploi au Royaume-Uni)
Une petite découpe devra être prévue sur le côté du placard de cuisine pour pour la fiche du cordon
d'alimentation.
N.B.: La prise secteur doit être accessible après installation, ou encore un disjoncteur multipolaire
doit être prévu, disjoncteur pour lequel la distance entre contacts est au moins de 3 mm.
(Pour l'emploi sur le continent)
La prise secteur doit être installée à 150 mm au-dessus du fond du placard intégré et à 50 mm du panneau
droit de ce placard, comme le montre la figure 1. La prise secteur doit être accessible après installation,
ou encore le four doit être raccordé à un circuit électrique muni d'un disjoncteur multipolaire (distance
entre contacts au moins égale à 3 mm) permettant d'isoler le four en cas de danger. Un dispositif de
sécuríté tel qu'un fusible peut être utilisé dans l'installation comme coupe-circuit.
2. Retirer toutes les pièces de l'emballage.
3. Poser les supports d'entretoise 1 sur la tablette du placard de cuisine contre les parois droite et gauche
en ajustant les bords avant de la tablette et des entretoises, puis fixer ces entretoises au moyen des quatre
B comme le montre la figure 1.
vis
Attention: Les flèches que portent les entretoises doivent être dirigées vers soi.
4. Placer le conduit d'évacuation 2 à la partie supérieure du placard de cuisine, le long de la paroi arrière
D et de la cloison gauche du placard, de manière qu'il n'y ait aucun jeu, comme le montrent les figures
1 et 2. Fixer-le par le dessous à la partie supérieure du placard au moyen des deux vis
la figure 3.
5. Retirer la feuille de protection du support 6. Attacher le coussin 6 sur le conduit d'évacuation 3 comme
le montre la figure 4.
6. Insérer deux languettes du conduit d'évacuation 2 dans les fentes du conduit d'évacuation 3 et tordre
les languettes.
7. Retirer la vis E du four, comme le montre la figure 5.
8. Faire passer le cordon d'alimentation au travers du trou à la partie inférieure du conduit d'aspiration 4,
comme le montre la figure 6.
9. Installer le conduit d'aspiration 4 à l'arrière du four au moyen des deux vis
l'opération 7), comme le montre la figure 6.
Eviter d'écraser le cordon d'alimentation entre le four et le conduit d'aspiration 4.
Attention:
10. Installer le conduit d'aspiration 5 à l'arrière du four au moyen des trois vis
Eviter d'écraser le cordon d'alimentation entre le four et le conduit d'aspiration 4.
Attention:
11. Retirer la feuille de protection des trois supports 7, 8 et 9. Fixer le support 7 à la gauche du conduit
d'aspiration 4 et fixer le support 8 au sommet du conduit d'aspiration 4, à la gauche du support 7 et
du four, comme le montrent les figures 8-a et 8-b. Fixer le support 9 au sommet du four, comme le
montrent les figures 8-a et 8-b.
12. (Pour l'emploi au Royaume-Uni)
Placer le four sur une tablette ou un support installés à l'avant du placard de cuisine. Si la tablette ou le
support ne sont pas préparés, deux personnes sont nécessaires.
Une pour maintenir le four et l'autre pour faire passer le cordon d'alimentation á travers la découpe
préparée.
(Pour l'emploi sur le continent)
Placer le four sur une tablette ou un support installés à l'avant du placard de cuisine.
Si la tablette ou le support ne sont pas préparés, deux personnes sont nécessaires. Une pour maintenir
le four et l'autre pour le relier au secteur.
13. Brancher le four sur la prise d'alimentation.
Attention: a. Au Royaume-Uni brancher le four sur une prise d'alimentation de 230-240 V, 50 Hz.
b. Sur le continent, brancher le four sur une prise d'alimentation de 230 V, 50 Hz.
14. Veiller à ce que le four soit sur les entretoises de la tablette du placard de cuisine. Cela fait, ajuster la
position du four de manière que les pieds de ce dernier soient bien entrés dans les fentes des supports
d'entretoise comme indiqué dans la figure 2.
Attention: S'assurer que le cordon d'alimentation n'est pas en contact avec l'ouverture d'aération
située derrière le four.
15. Placer l'élément de cadre intégré
et verticalement. Le fixer temporairement au placard de cuisine au moyen de deux vis
montre la figure 9.
16. Engager deux éléments latéraux de cadre intégré
cuisine. Serrer à fond les deux vis
la distance entre l'élément latéral droit
indiquée à la figure 10.
Remarque: Engager la vis
17. Installer le deuxième élément de cadre intégré
inférieur du four. Assurer la fixation de l'élément intégré
introduites dans les perçages des éléments latéraux de cadre intégré
Attention: Veiller à ce que les 6,5 mm des cadres (supérieur et inférieur) et le placard se chevauchent,
comme le montre la figure 11. Dans le cas contraire, la porte du placard de cuisine pourrait
toucher les éléments de cadre intégré.
0 au sommet du four en veillant à ce qu'il soit de niveau horizontalement
A entre l'élément de cadre intégré 0 et le placard de
D , comme le montre la figure 9. Vérifier l'emplacement en mesurant
A et l'élément latéral gauche A de cadre intégré. La distance est
D dans le perçage de l'élément latéral A de cadre intégré.
0 sur les éléments latéraux de cadre intégré A , au bord
6
B , comme le montre
C et E (retirées au cours de
C comme le montre la figure 7.
0 au placard de cuisine avec les deux vis D
A , comme le montre la figure 9.
D , comme le
