Esser 8007 Printer Installation Manual

Hinweisblatt / Information sheet
Druckereinbau – Brandmelderzentrale 8007 / 8008

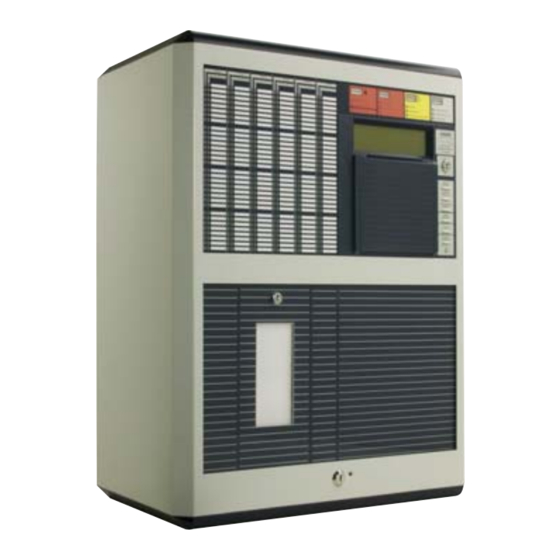

Printer installation – Fire Alarm Control Panel 8007 / 8008
D
Einbau / Austausch
Papieraufwickelvorrichtung (Art.-Nr. 784883) in die
Brandmelderzentrale 8007 / 8008.
1
2
Bei der BMZ 8008 wird der Drucker,
wegen der eingeschränkten Einbautiefe
durch die I/O-Karten der Zentrale, auf
dem unteren
Zentralengehäuses montiert.
Beschädigung möglich
Arbeiten an der Brandmelderzentrale sind
nur im spannungsfreien Zustand zulässig.
1. Brandmelderzentrale spannungsfrei
schalten (Netz- und Notstromversorgung).
2. Zentralengehäuse
elektrischen
eingebauten
(falls vorhanden).
3. Durch Lösen der beiden Federscharniere
kann die Bedienteilfront
Zusammenbau von dem Zentralengehäuse
abgenommen werden.
4. Bedienteil (falls vorhanden) durch Lösen
der Schrauben
Druckerfront wieder mit dem Bedienteil
verbinden
einsetzen und festziehen.
5. Drucker anschließen
und +12 V DC Spannungsversorgung)
798893
11.2007
des Druckers mit
Schwenkrahmen des
öffnen und die
Verbindungen zur
Bedienteilfront lösen
für den
demontieren und neue
Schrauben wieder
(Flachbandkabel
Mounting / Replacing the printer with paper
take-up reel (Part No. 784883) in Fire Alarm
Control Panel 8007 / 8008.
For the FACP 8008 the printer must be
mounted on the lower swivel frame
because the mounting depth is limited by
the I/O-Cards of the panel.
Damage to the system
Remove all power from the panel before
carrying out
(batteries and mains supply).
1. Remove all power from the panel before
carrying out
(batteries and mains supply).
2. Open housing and remove all electrical
connections to the mounted control panel
(if existing).
3. By releasing the two spring retainers
the panel front can be dismounted from
the housing
4. Remove the mounted panel (if existing)
by releasing the screws
new panel front with the integrated printer
, insert and pull tight the screws
5. Connect printer
+12 V DC power supply)
D
Technische Änderungen vorbehalten!
Technical changes reserved!
GB
© 2007 Honeywell International Inc.
GB
3
4
3
any installation work
any installation work
for the installation.
, assemble the
.
(Ribbon cable and
