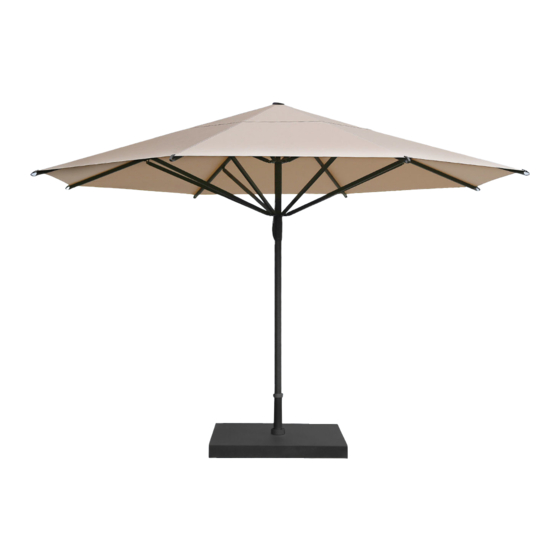

- Page 1 MDT SONNENSCHUTZSYSTEME GMBH BEDIENUNGSANLEITUNG USER GUIDE TYP S16 HOME / TYPE S16 HOME...
- Page 2 CONTENT TYP S16 HOME / TYPE S16 HOME VERPACKUNGSINHALT PACKAGE CONTENT _ Verpackungsinhalt / package content _ Sicherungsanweisungen / safety instructions 1 x Schirmband - Artikelnr.: ZB10.111 / strap - order-no .: ZB10.111 1 x Schirm / umbrella _ Aufbauanleitung / instruction manual ZUBEHÖR...
- Page 3 Safety Instruction: Dieser MDT-Schirm Typ S16 ist bis zu Windlasten von 60 km/h The MDT-umbrella Type S16 is good for windy conditions up (7 Beaufort) ausgelegt. Dieser Schirm darf aber nur ausschließ- to 60 km/h (7 Beaufort), but it may only be set up with bases lich mit den von MDT vorgesehenen Bodenverankerungen bzw.
- Page 4 TYP S16 HOME / TYPE S16 HOME TYP S16 HOME / TYPE S16 HOME VERANKERUNGEN ANCHORINGS Einzelheit Walzen Walze ¯ Adapter mit den mitgelieferten Schrauben (B) auf den Stahlplattenständer verschrauben. Fußarretierung (D) betätigen und dabei den Schirmmast vor- sichtig in den Adapter schieben und den Bolzen (C) soweit drehen, dass er in die dafür vorgesehene Aussparung hineinrutscht.
- Page 5 03/04 TYP S16 HOME / TYPE S16 HOME TYP S16 HOME / TYPE S16 HOME Schnitt B-B SCHIRMBAND LÖSEN. STREBEN LEICHT NACH REMOVE STRAPS. AUSSEN ZIEHEN. GENTLY PULL SPOKES ÿ OUTWARDS. Schenkelfeder T-18655-R Æ (Gewicht) Maflstab 2.301 kg Sonnenschutzsysteme Rheinblickstrasse 6, 8274 T‰gerwilen, Switzerland, Werkstoff, Halbzeug Geschweifltes...
- Page 6 05/06 TYP S16 HOME / TYPE S16 HOME TYP S16 HOME / TYPE S16 HOME HUB NACH OBEN SCHIEBEN, GRIFF HOCHKLAPPEN UND HAKEN SCHLIESSEN DES SCHIRMS. CLOSING OF THE UMBRELLA. IM MAST EINHÄNGEN, GRIFF SCHLIESSEN. PUSH THE HUB ALL THE WAY UP, CONNECT THE ALUMI- Griff öffnen, Haken aus dem Mast aushaken und Hub nach unten fahren.
- Page 7 TYP S16 HOME / TYPE S16 HOME TYP S16 HOME / TYPE S16 HOME WIR EMPFEHLEN WE RECOMMAND Schutz der Membran: Cover-Protection: Ziehen Sie über Nacht die Schutzhülle über den Schirm, um die Membran vor Wind- At night, pull a protection cover over the umbrellas to protect it from strong winds flattern und unnötige Verschmutzungen zu schützen.
- Page 8 DEUTSCHLAND GERMANY MDT SONNENSCHUTZSYSTEME GmbH INDUSTRIESTRASSE 4 74736 HARDHEIM GERMANY TEL.: +49 - 62 83 - 22 17 - 0 FAX: +49 - 62 83 - 22 17 - 900 INFO.DE@MDT-TEX.COM...
