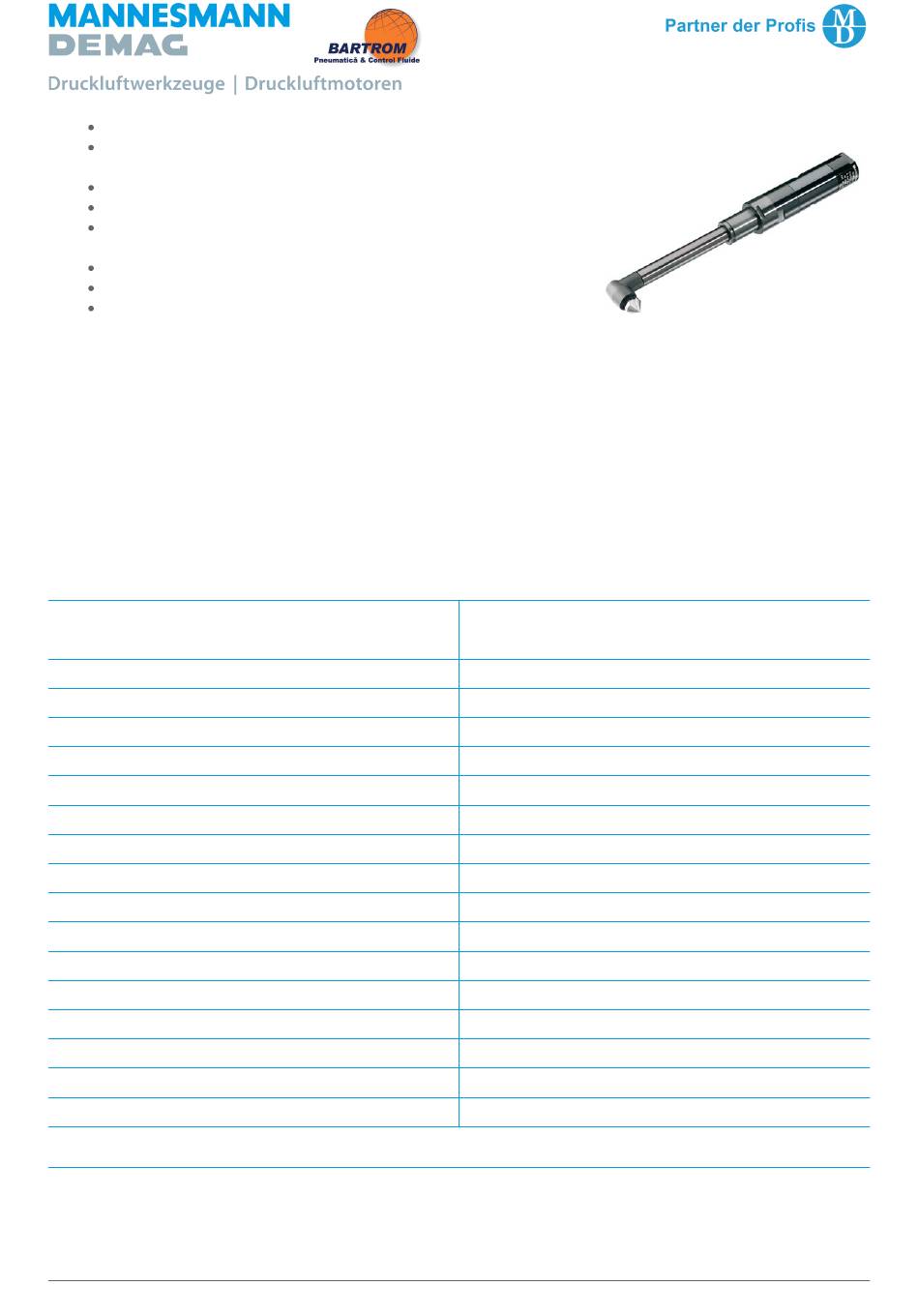

Extremely quiet and robust
Low air consumption, as drive is only active during actual
operation
Thus leading to longer service life
Easy handling, especially with large workpieces
Suitable for additional activities during the main production time
on CNC machine tools
Cold-insulating handle
with speed regulator
angle version for deburring of places only accessible with
difficulty, e. g. holes with cross sections
Your contact person
Mr. Export Team
export@mannesmann-demag.com
Technical Data
Type
Article Nr.
Valve
Free speed
Speed regulation
Power
Sinking range
Collet
Noise level
Air consumption
Weight without hose
Diameter
Length
Headheight
Air supply hose
Exhaust air hose
Connection thread
Accessories supplied
All data related to 6.3 bar working pressure.
Subject to technical alterations.
MD Drucklufttechnik GmbH & Co. KG
EWBS 506
60060545
-
-1
500 min
-
65 Watt
5 - 25 mm
- mm
71 dB(A)
5.0 ls
0.85 kg
30.00 mm
295.0 mm
30.5 mm
1.5 m
1.0 m
G 1/4"
-
Telefon: +49 (0) 7159-18093-0
E-Mail: info@mannesmann-demag.com
Advertisement
Summary of Contents for Mannesmann Demag EWBS 506
- Page 1 Your contact person Mr. Export Team export@mannesmann-demag.com Technical Data Type EWBS 506 Article Nr. 60060545 Valve Free speed 500 min Speed regulation Power...
- Page 2 10 Nm 1.14 Loctite 1.13 30 Nm 1.12 5 Nm 1.11 Loctite 1.10 5 Nm Loctite 5 Nm Loctite Loctite 577 EWBS 506 60060545 nderungsstand: 09.10.2019...
- Page 3 Winkelbohrsenker EWBS 506 Bore countersink 60060545 Chanfreineuse Lager-Nr. STÜCK BENENNUNG DESCRIPTION DESIGNATION Stock-No. No. de magasin QUTY. Winkelkopf vst. angle head cpl. tête d'angle cpl. 60000265 Deckel cover couvercle 60000243 Sprengring snap ring jonc 60000233 Abtriebsspindel spindle broche 60000223 Rillenkugellager ball bearing roulement à...
- Page 4 BWS Walker Rechtsanwälte Betriebsanleitung Bohrsenker Operating instructions Countersinks EWBS 506 10/2019...
- Page 5 Deutsch Betriebsanleitung Operating instructions Bitte sorgfältig aufbewahren. Keep these operating instructions in a safe place Die Nichteinhaltung dieser Gefahren- und Non-compliance with this hazard and safety Sicherheitshinweise information can lead kann zu Verletzungen führen. to injury! Der Arbeitgeber ist verpflichtet, die in dieser The employer has a duty to make the information Betriebsanweisung in these operating instructions available to the...
- Page 6 Bohrsenker Countersinks EWBS 506 Sicherheitshinweise Safety instructions ▪ ▪ Beim Einsatz oder Wartung der Maschine stets Always wear eye protection when working with the Augenschutz tragen. machine. ▪ ▪ Beim Einsatz der Maschine stets Gehörschutz Always wear ear protection when working with the tragen.
- Page 7 Bohrsenker Countersinks EWBS 506 Commissioning Inbetriebnahme ▪ ▪ richtige Lichte Weite Please ensure the correct clearance of the compressed Druckluftschlauches achten! Siehe hierzu air pipe! See Technical data for the machine. ▪ Technische Daten der Maschine. Do not operate the machine in neutral (unnecessary ▪...
- Page 8 ▪ Eine ausreichende ständig intakte function properly. Ölschmierung ist für eine optimale Funktion von We recommend: MANNESMANN DEMAG Robotöl (see ganz entscheidender Bedeutung. catalogue). ▪ empfehlen: MANNESMANN DEMAG Remove any dirt from the air feed to the grinding Robotöl (siehe Katalog).
- Page 9 ▪ kann unter Umständen allergische Reaktion Only use original MANNESMANN DEMAG spare parts. hervorrufen. This will increase the safety and life of the grinding ▪ Verwenden Sie nur MANNESMANN DEMAG machine. The warranty will become void if original Original-Ersatzteile.
-
Page 10: Technische Daten Technical -Data
▪ 48109106 Senkbereich | Sink range 5 – 30 mm ▪ ▪ 48109096 HSS – Kopfsenker für EWBS 506 HSS – Countersink for EWBS 506 ▪ Senkbereich | Sink range 2,5 – 10 mm ▪ 48109216 Senkbereich | Sink range 3,2 – 16,5 mm ▪...
