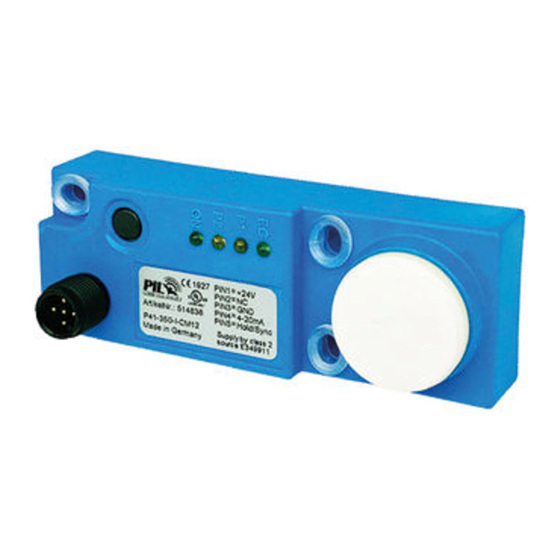

Ultrasonic Distance Sensor
Ultraschall Abstandssensor
Capteurs Ultrasoniques

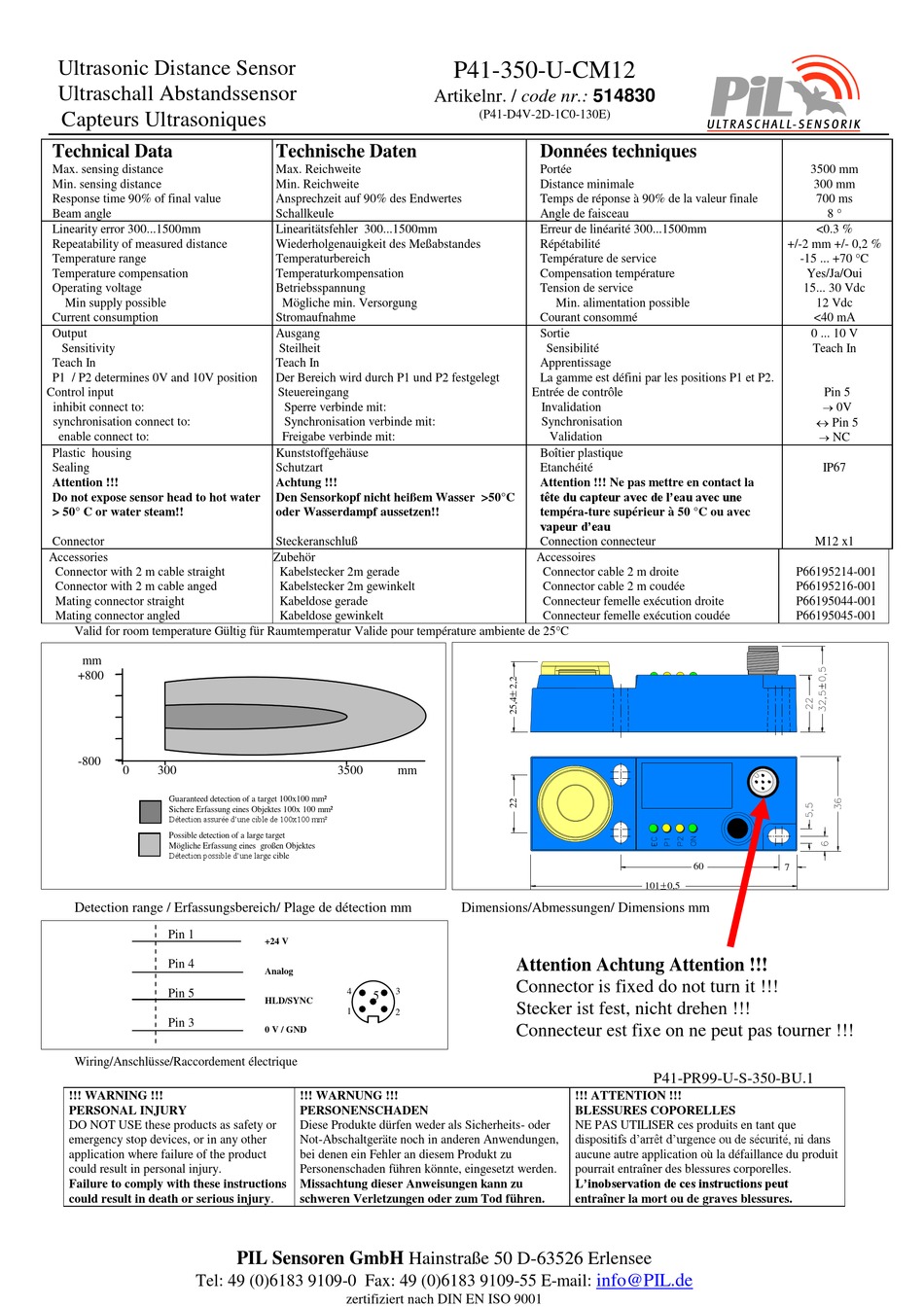

Technical Data
Max. sensing distance
Min. sensing distance
Response time 90% of final value
Beam angle
Linearity error 300...1500mm
Repeatability of measured distance
Temperature range
Temperature compensation
Operating voltage
Min supply possible
Current consumption
Output
Sensitivity
Teach In
P1 / P2 determines 0V and 10V position
Control input
inhibit connect to:
synchronisation connect to:
enable connect to:
Plastic housing
Sealing
Attention !!!
Do not expose sensor head to hot water
> 50° C or water steam!!
Connector
Accessories
Connector with 2 m cable straight
Connector with 2 m cable anged
Mating connector straight
Mating connector angled
Valid for room temperature Gültig für Raumtemperatur Valide pour température ambiente de 25°C
mm
+800
-800
0
300
Guaranteed detection of a target 100x100 mm²
Sichere Erfassung eines Objektes 100x 100 mm²
Détection assurée d'une cible de 100x100 mm²
Possible detection of a large target
Mögliche Erfassung eines großen Objektes
Détection possible d'une large cible
Detection range / Erfassungsbereich/ Plage de détection mm
Pin 1
Pin 4
Pin 5
Pin 3
Wiring/Anschlüsse/Raccordement électrique
!!! WARNING !!!
PERSONAL INJURY
DO NOT USE these products as safety or
emergency stop devices, or in any other
application where failure of the product
could result in personal injury.
Failure to comply with these instructions
could result in death or serious injury.
Tel: 49 (0)6183 9109-0 Fax: 49 (0)6183 9109-55 E-mail:
Technische Daten
Max. Reichweite
Min. Reichweite
Ansprechzeit auf 90% des Endwertes
Schallkeule
Linearitätsfehler 300...1500mm
Wiederholgenauigkeit des Meßabstandes
Temperaturbereich
Temperaturkompensation
Betriebsspannung
Mögliche min. Versorgung
Stromaufnahme
Ausgang
Steilheit
Teach In
Der Bereich wird durch P1 und P2 festgelegt
Steuereingang
Sperre verbinde mit:
Synchronisation verbinde mit:
Freigabe verbinde mit:
Kunststoffgehäuse
Schutzart
Achtung !!!
Den Sensorkopf nicht heißem Wasser >50°C
oder Wasserdampf aussetzen!!
Steckeranschluß
Zubehör
Kabelstecker 2m gerade
Kabelstecker 2m gewinkelt
Kabeldose gerade
Kabeldose gewinkelt
3500
mm
+24 V
Analog
4
3
5
HLD/SYNC
1
2
0 V / GND
!!! WARNUNG !!!
PERSONENSCHADEN
Diese Produkte dürfen weder als Sicherheits- oder
Not-Abschaltgeräte noch in anderen Anwendungen,
bei denen ein Fehler an diesem Produkt zu
Personenschaden führen könnte, eingesetzt werden.
Missachtung dieser Anweisungen kann zu
schweren Verletzungen oder zum Tod führen.
PIL Sensoren GmbH Hainstraße 50 D-63526 Erlensee
zertifiziert nach DIN EN ISO 9001
P41-350-U-CM12
Artikelnr. / code nr.: 514830
(P41-D4V-2D-1C0-130E)
Données techniques
Portée
Distance minimale
Temps de réponse à 90% de la valeur finale
Angle de faisceau
Erreur de linéarité 300...1500mm
Répétabilité
Température de service
Compensation température
Tension de service
Min. alimentation possible
Courant consommé
Sortie
Sensibilité
Apprentissage
La gamme est défini par les positions P1 et P2.
Entrée de contrôle
Invalidation
Synchronisation
Validation
Boîtier plastique
Etanchéité
Attention !!! Ne pas mettre en contact la
tête du capteur avec de l'eau avec une
tempéra-ture supérieur à 50 °C ou avec
vapeur d'eau
Connection connecteur
Accessoires
Connector cable 2 m droite
Connector cable 2 m coudée
Connecteur femelle exécution droite
Connecteur femelle exécution coudée
Dimensions/Abmessungen/ Dimensions mm
Attention Achtung Attention !!!
Connector is fixed do not turn it !!!
Stecker ist fest, nicht drehen !!!
Connecteur est fixe on ne peut pas tourner !!!
!!! ATTENTION !!!
BLESSURES COPORELLES
NE PAS UTILISER ces produits en tant que
dispositifs d'arrêt d'urgence ou de sécurité, ni dans
aucune autre application où la défaillance du produit
pourrait entraîner des blessures corporelles.
L'inobservation de ces instructions peut
entraîner la mort ou de graves blessures.
info@PIL.de
3500 mm
300 mm
700 ms
<0.3 %
+/-2 mm +/- 0,2 %
-15 ... +70 °C
Yes/Ja/Oui
15... 30 Vdc
12 Vdc
<40 mA
0 ... 10 V
Teach In
 Pin 5
M12 x1
P66195214-001
P66195216-001
P66195044-001
P66195045-001
60
7
101 0,5
P41-PR99-U-S-350-BU.1
8 °
Pin 5
0V
NC
IP67
