Summary of Contents for Square PARSEC-C

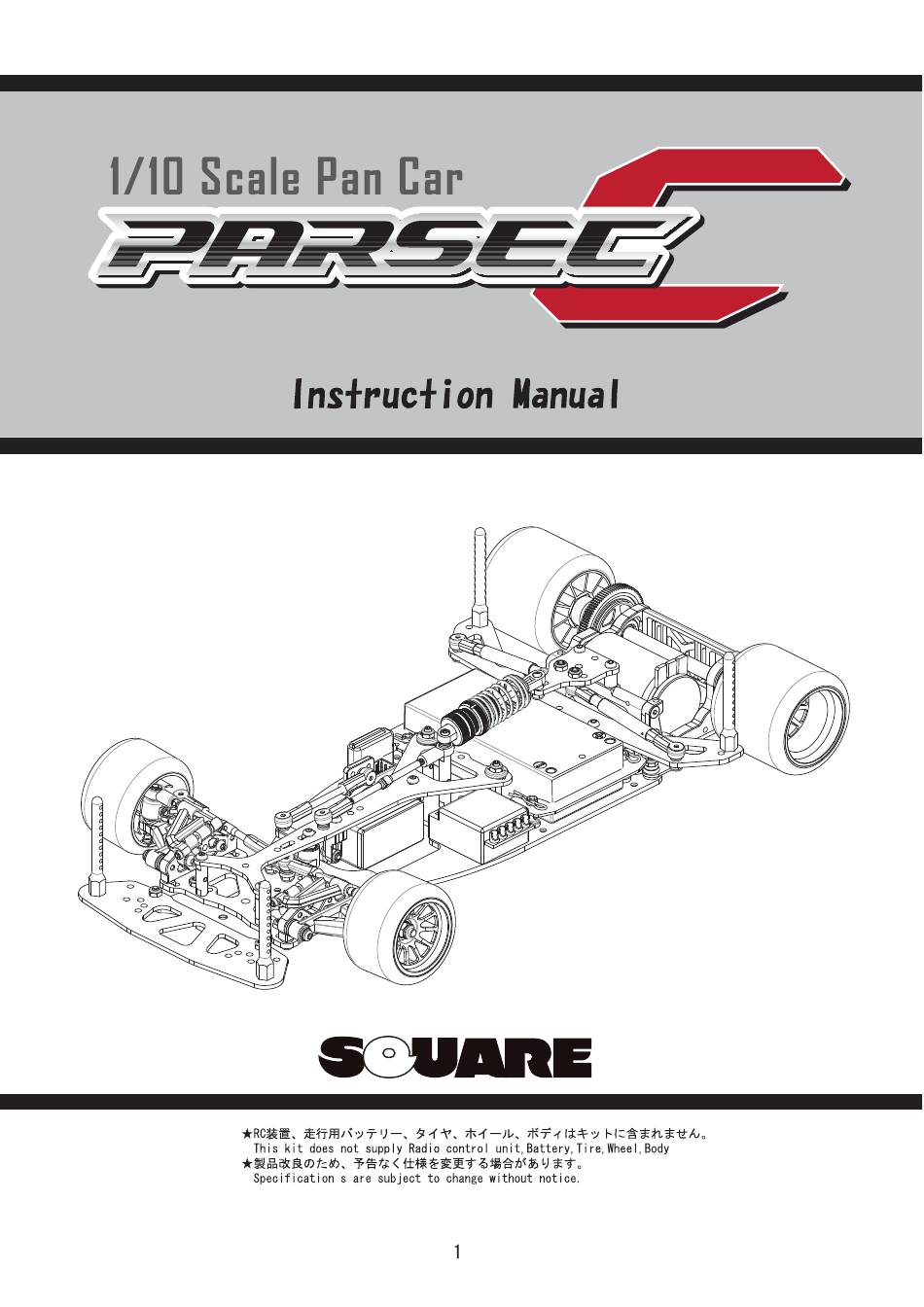

- Page 1 Standard Edition 1802-T1...
- Page 2 ※本製品はロープロサーボ又は小型サーボ専用です。 It is for low profile servo & Small servo only. Other servos can not be used. ロープロサーボ ブラシレスモーター、1/10ツーリング、GT、LMPボディ F1用 ロープロサーボ又は 1/12用小型サーボ 1Sell,2Sellショート又は ラージサイズバッテリー 1805-ST1...
- Page 3 六角レンチ3.0mm SB-27 Hex wrench 3.0mm SB-32 SDP-52F SDP-442P SDP-442B 3×12皿ビス SDP-402K2 ※４か所全て F/H Screw シャーシ下面からナイロン SB-6 ×2 ナットまでの高さを11mm に揃えてください。 SDP-442 Please arrange the Oリング3mm(黒) height from the bottom O-Ring 3mm(Black) SB-6 of the chassis to the SB-32 ×2 3×12mm nylon nut to 11 mm at all four places.
- Page 4 SDP-404K2 1805-ST1...
- Page 5 アッパーデッキ SB-9 Upper deck SDP-68 3×8mm Step-6 Step-6 SB-1 SB-8 3×6mm 3×6mm SGE-920BK 前から3つめの穴 が基準になります。 The third hole from SB-27 the front becomes the reference. SB-1 ×1 SDP-403K2 アッパーデッキ Upper deck 3×10mm皿ビス F/H screw ハイグリップ路面向けの組み立て SB-5 ×4 Assemble for high grip SB-8 surface.
- Page 6 Step-8 3×10mmボタンビス Button screw Step-9,Step-10 SDP-435SH ×2 アップライト Uprights SDP-68 SB-13 Step-9 SB-13 SDP-435SH SB-26 SB-17 SB-17 SB-17(3×3mmホロービス)はネジ SB-26 ×2 ロック剤を塗りDカット部に緩ま SDP-435K ない様固定します。 SB-17 apply Thread lock and SDP-435A fix it to the D cut part so SB-13 as not to loosen. ×4 SDP-435SH SB-27...
- Page 7 Step-12 Step-12 SDP-62 車高により厚みを SGE-920BK 調整してください。 M3 カラー 2.0t Adjust according to the Grand clearance. Coller SGE-920BK ×4 SGE-920BK 1.2t 0.8t SB-8 3×6mm ■上の図はワイドで組み立てています。 ナローで組み立てる場合、別途 短い ステアリングターンバックルが必要に なります。 Illustrations are assembled with Wide tread.When assembling narrow, a short steering turnbuckle is required. リヤデフ...
- Page 8 リヤボディマウントブレース Rear Body mount Brace Step-15 Step-15 SDP-51① SDP-68 SDP-68 SDP-68 SB-35 SB-27 SB-9 3×8mm SDP-65 SB-27 ×2 SDP-53⑥ SB-9 SB-27 3×12mmCAPビス 3×8mm Cap screw リーマーで下穴Φ2.8を開けると、CAPビスがまっすぐ SB-35 ×2 入りやすくなります。その際、M3タップを使用すると 緩くなりますので注意してください。 When opening the prepared hole Φ 2.8 with a reamer, the CAP screw goes straight It becomes easy to tighten.
- Page 9 Step-16 リヤサイドショック Rear side-shock Step-16 ♯15000 SGE-58S SGE-58S SDP-407K2 リヤアッパーブレース ※BAG Eに付属 Rear upper brace Included in BAG E SB-27 SDP-59 SGE-920BK SDD-305A SB-27 ×3 SB-27 SDP-68 SB-8 M3 カラー 2.0t Coller SGE-920BK ×1 SGE-5026BK 26mm 5×26mmアルミポスト Aluminum post SGE-5026BK ×1 ロールチューブ...
- Page 10 Step-18 パワーロッド & バッテリーホルダー Power rod & Battery holder Step-18 ※BAG Eに付属 Included in BAG E SDP-434S 4.8mm ピロボール TGE-27 Ball stud ■ショートリポ仕様 TGE-27 SGE-72 ×1 Short-Lipo 5.8mm ボール Ball SGE-7060 SGE-73 ×1 SGE-58L SDP-434A バッテリーポスト SGE-73 Battery post SDP-434A ×4 SDP-434A SGE-58L...
- Page 11 リヤセンターショック 約60mm Rear center-shock Step-19 Step-20 SDP-51① SB-9 リンケージ ステアリングリンケージ Step-21 Linkages Steering linkages Step-21 SGE-58L ステアリングリンケージ SDP-277 SGE-58L SGE-58L SDP-277 ワイド用(Wide tread) SGE-58L 2本作ります。 3×30mm ホロービス 約29.5mm Make2. Set screw SGE-58L サーボリンケージ SGE-58L HSB-330 HSB-330 ×1 SGE-58L SGE-58L 1本作ります。 サーボリンケージ...
- Page 12 Step-22 モーター Motor Step-22 SB-9 3×8mm Step-23 ショートリポ又はラージ ブラシレスモーター サイズリポバッテリー (3.7v or 7.4v) Step-23 ロープロサーボ Low-profile servo 1805-ST1...
- Page 13 Step-24 タイヤ、ホイール、バッテリー Motor 4mm ナイロンナット Step-24 SGE-14FBK Lock nut SGE-14BK ×2 4mm フランジナイロンナット SDP-434P Flange lock nut SGE-14BK SGE-14FBK SGE-14FBK ×2 850 ベアリング Ball bearing SBB-850 ×4 SBB-850 ボディピン Snap pin SGE-14BK SB-34 SDP-434P ×4 ガタつきが気になる場合、 SBB-850 付属のOリングをバッテリ O リング ーホルダーに掛けて使用...
- Page 14 1805-ST1...
- Page 15 サーボステー Step-1～5 Servo stay SGE-7BK ×2 Oリング3mm ステアリングポスト O-Ring 3mm Steering post SB-32 SB-1 ×4 ×5 SDP-417P ステアリングクランクA ×1 Steering clunk A シリコンOリング4mm(赤茶) SDP-417A SDP-417A ステアリングクランクB ×1 ×1 O-Ring 4mm Steering clunk B SB-2 ×14 SDP-442P ×4 SDP-417B ×1 フッソコートピボットボール Pivot ball SB-5 SDP-52F...
- Page 16 Turn buckle shaft Lod end SGE-72×1 SDD-305A SGE-7060×1 ×2 SDP-407K2×1 SDP-408K2×1 SDP-434S×2 SDP-434L×2 リヤアッパーブレース リヤボディマウントブレース バッテリーホルダーS バッテリーホルダーL Rear upper brace Rear bodymount brace Battery holder S Battery holder L Step-19 BAG E 別紙を参照してください。 〒133-0041 東京都江戸川区上一色3-11-15 3-11-15,Kami issiki,Edogawa-ku, Tokyo,133-0041 Japan PARSEC-C Site 1805-ST1...
- Page 17 PARSEC-C 定価 SB-1(SST-306) F/H Hex screw 3×6(20pcs) ¥300 SDP-401K2 2.4t Carbon chassis ¥8,000 SB-2(SST-308) F/H Hex screw 3×8(20pcs) ¥300 SDP-402K2 2.4t Carbon Rear Lower chassis ¥2,400 SB-5(SST-310) F/H Hex screw 3×10(20pcs) ¥300 SDP-403K2 2.0t Carbon Upper deck ¥2,400 SB-6(SST-312) F/H Hex screw 3×12(20pcs)
- Page 18 バルクヘッド下 Under the bulkhead ●ロールチューブボール下スペーサー 中央 mm 外側 mm ●サイドリンク 板厚 mm O-Ring ●プリロード ●ダンパー後側スペーサー ●アッカーマン位置：アッパー穴 指数 ●ステアリングクランク位置 0.25 0.75 1.25 フロントリバウンド リヤリバウンド mm mm 1804-CONV...
