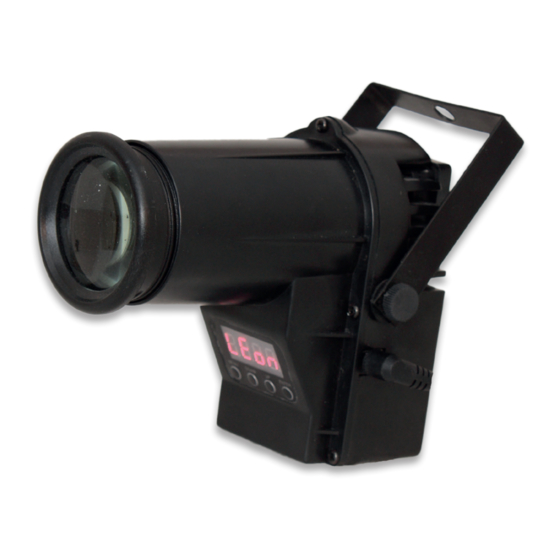

LED SPOT LIGHT
Ref.
LEDSPOT10W (15-1097)
MANUAL
FR - MANUEL D'UTILISATION - P. 3
DE - BEDIENUNGSANLEITUNG - S. 5
NL - HANDLEIDING - P. 6
ES - MANUAL DE USO - P. 7
SI - NAVODILA ZA UPORABO - S. 8
RO - MANUAL DE UTILIZARE - P. 10
FUNCTION DESCRIPTION & CHANNEL CHART - P. 11
View the item on our website
Imported from China by LOTRONIC S.A.
Avenue Zénobe Gramme 9
B-1480 Saintes
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for LOTRONIC ibiza Light LEDSPOT10W
Summary of Contents for LOTRONIC ibiza Light LEDSPOT10W
- Page 1 SI - NAVODILA ZA UPORABO - S. 8 RO - MANUAL DE UTILIZARE - P. 10 FUNCTION DESCRIPTION & CHANNEL CHART - P. 11 View the item on our website Imported from China by LOTRONIC S.A. Avenue Zénobe Gramme 9 B-1480 Saintes...
- Page 2 3. Use an standard 3-pin XLR lead to connect the unit to a DMX controller. The XLR connector is wired as follows: XLR WIRING Pin 1 = Ground Pin 2 = Data Compliment (negative) Pin 3 = Data True (positive) 4. The focus can be set manually. 5. Display of running time (Press Down and Enter button) ©Copyright LOTRONIC 2019...
-
Page 3: Specifications
Manual - LEDSPOT10W SPECIFICATIONS Input voltage ............................12V�� 3A Light source ........................1x 10W RGBW LED Power ................................13W Rated life time of LED ....................50,000 operating hours DMX channels ..............................6 Functions..................DMX, Auto-run Sound control, Master/slave Net weight .............................. 0.6kg Packing size ........................142 x 90 x 138mm FIXTURE CLEANING The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically to optimize light output. - Page 4 Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informationen über Instal- lation, Gebrauch und Instandhaltung des Geräts. • Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite des Geräts ©Copyright LOTRONIC 2019...
-
Page 5: Montage
Manual - LEDSPOT10W angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein. • Dieses Gerät ist nur für Innengebrauch! • Das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen. •... -
Page 6: Reinigung Des Geräts
Houd de kabel zo kort mogelijk om signaalverlies en storing door andere apparaten te voorkomen. De kabellengte mag niet langer zijn dan 100m. 3. Gebruik een standaard 3-polige XLR-kabel om het apparaat aan te sluiten op een DMX-regelaar. De ©Copyright LOTRONIC 2019... -
Page 7: Manual De Uso
Manual - LEDSPOT10W XLR-connector is als volgt bedraad: XLR-pennenconfiguratie Pin 1 = massa Pin 2 = negatief Pin 3 = positief De focus kan handmatig worden ingesteld. Weergave van de looptijd (Druk op de knop Omlaag en Enter) REINIGING Het is belangrijk dat het toestel altijd schoon is om een optimale lichtkracht te garanderen en de leeftijd te ver- lengen. -
Page 8: Navodila Za Uporabo
Los productos eléctricos no deben ser tirados a la basura normal, han de ser reciclados en un lugar destinado a ello. Pregunte a las autoridades locales, por el punto más cercano a su domicilio. NAVODILA ZA UPORABO POJASNILO SIMBOLOV V skladu z zahtevami CE standarda Izdelek je namenjen samo za uporabo v zaprtih prostorih Ne glejte neposredno v vir svetlobe ©Copyright LOTRONIC 2019... - Page 9 Manual - LEDSPOT10W VARNOSTNA NAVODILA • Skrbno preberite ta navodila, ker vsebujejo pomembne informacije o namestitvi, uporabi in vzdrževanju tega izdelka. • Prosimo, shranite ta priročnik za uporabo v prihodnje. Če prodajate enoto drugem uporabniku, se prepričajte, da tudi on dobi ta navodila. •...
-
Page 10: Manual De Utilizare
Greutate bruta ............................0.6kg Dimensiuni .........................142 x 90 x 138mm Produsele electrice nu trebuie aruncate la deșeurile menajere. Vă rugăm să le duceți la un centru de reciclare. Pentru mai multe detalii adresați-vă autorităților locale sau distribuitorului dumneavoastră. ©Copyright LOTRONIC 2019... -
Page 11: Function Menu
Manual - LEDSPOT10W FUNCTION MENU Menu Value Description 001~512 DMX (6CH) / Master-Slave Close the light R, G,B, W monochrome jump Change R ON, G, B, W jump Change G ON R, B, W jump Change B ON R, G, W jump Change W ON R, G, B jump Change Run_... - Page 12 R, B gradual change , G, W OFF 176~191 B, G gradual change, R, W OFF 192~207 R, G, B, W cross fade 208~223 R, G, B, W Mixed color jump change 224~239 Sound 1 240~249 Sound 2 250~255 Sound 3 ©Copyright LOTRONIC 2019...
