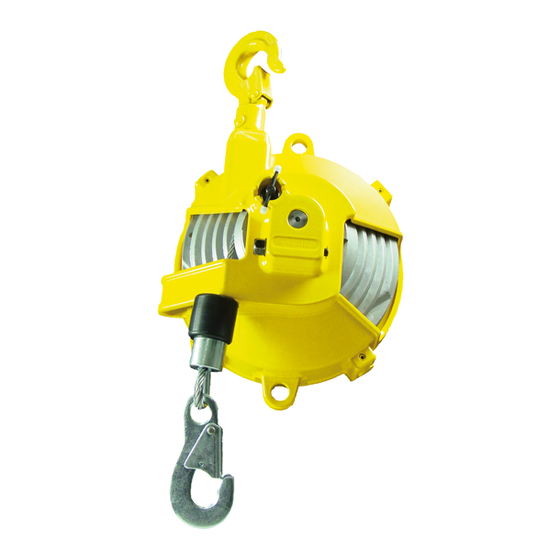

Summary of Contents for HS-Technik TSB-3

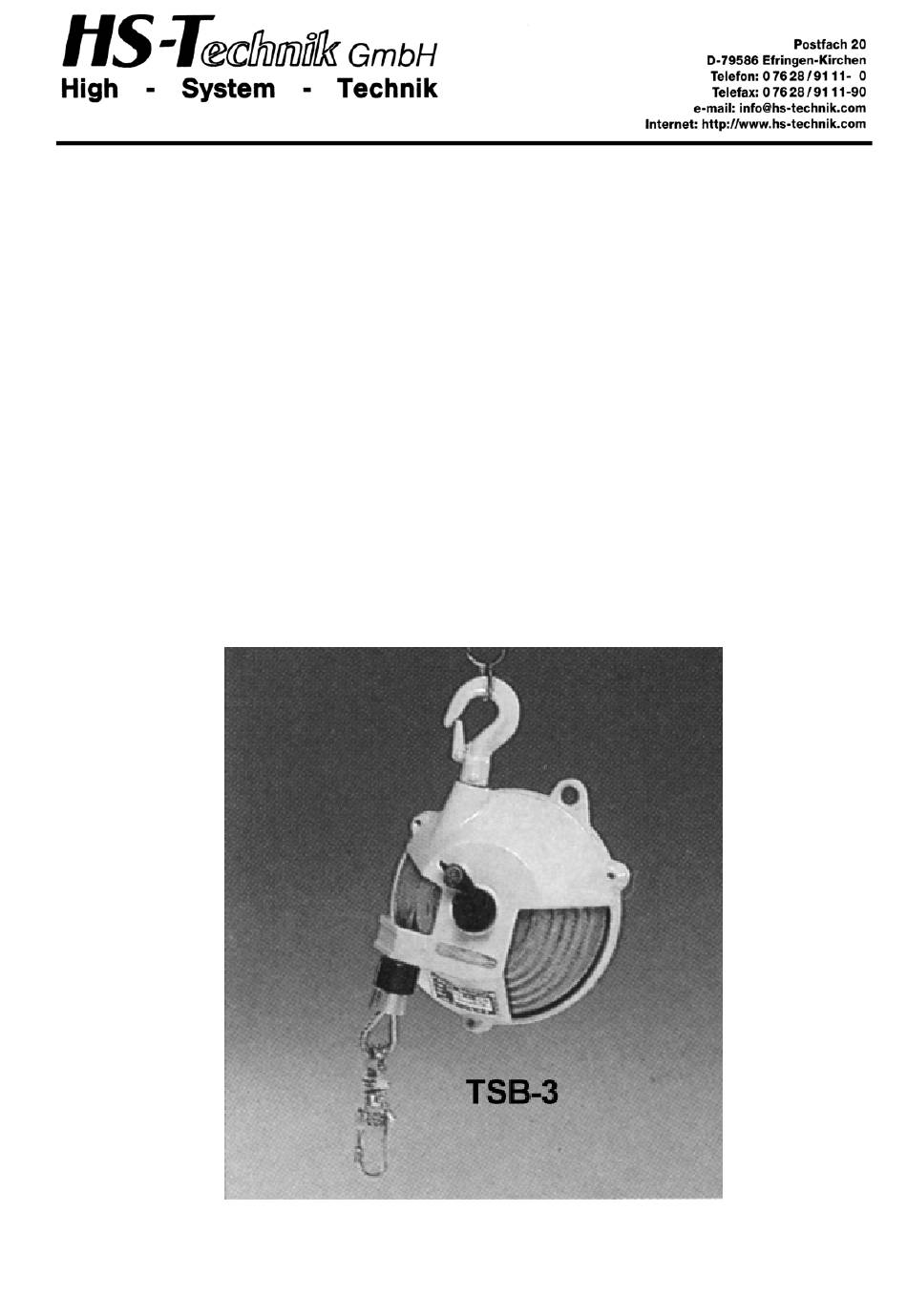

- Page 1 Bedienungsanleitung HST-Schwebebalancer TSB-3 / TSB-5 Users Manual HST-spring balancer TSB-3 / TSB-5 D/Bedienungsanleitung TSB-3 / TSB-5 03.06.2003...
- Page 2 Spindel 3007 Trommel 3008 Spiralfeder TSB-3 3009 Spiralfeder TSB-5 5009 Trommeldeckel 3010 Trommeldeckel-Schraube SC512 Deckel TSB-3 3012 Deckel TSB-5 5012 Zahnscheibe Schraube Deckel SC516 18-22 Drahtseil-Set 3015 Hülse 3016 Stoßfänger 3017 Drahtseilbefestigungsbolzen PH1/8 Stopper 3018 D/Bedienungsanleitung TSB-3 / TSB-5 03.06.2003...
- Page 3 Feder niemals ganz entlasten, da sonst die Feder aushängen kann und es zum Defekt des Balancers führt. Der Balancer muss nach dem Typenschild angegebenen Gewicht als Vorspannkraft eingestellt werden, da sonst eine überhöhte Abnutzung des Seils und somit das Reißen des Seils nicht ausgeschlossen werden kann. D/Bedienungsanleitung TSB-3 / TSB-5 03.06.2003...
- Page 4 · verschlissenes oder beschädigtes Kabel. (Prüfen Sie insbesondere, ob sich Fasern des Drahtseils gelöst haben oder ob der Seilanschluss in der Trommel verschlissen oder beschädigt ist) 6.Technische Daten Modell Gewichtsbereich Kabelweg Nettogewicht Minimum Maximum Meter TSB-3 1,0 kg 3,0 kg TSB-5 2,5 kg 5,0 kg D/Bedienungsanleitung TSB-3 / TSB-5 03.06.2003...
- Page 5 Spiral spring TSB-5 5009 Drum cover 3010 Drum cover screw SC512 Cover TSB-3 3012 Cover TSB-5 5012 Lock washer Cover screw SC516 18-22 Cable set 3015 Collar 3016 Shock absorber 3017 Cable set bolt PH1/8 Stopper 3018 D/Bedienungsanleitung TSB-3 / TSB-5 03.06.2003...
- Page 6 If the spring is set under capacity the cable will not be fully wound, providing a shorter stroke and an improper balance. Caution: Never completely relieving the spring since otherwise the spring can have been put up. D/Bedienungsanleitung TSB-3 / TSB-5 03.06.2003...
- Page 7 · Worn and damaged cable (check especially whether any wire threads have unraveled or if the terminais worn or damaged). 6.Technical Data Model Weight range Cable travel Net weight Minimum Maximum TSB-3 1,0 kg 3,0 kg 1,3 m 1,4 kg TSB-5 2,5 kg 5,0 kg 1,3 m 1,5 kg D/Bedienungsanleitung TSB-3 / TSB-5 03.06.2003...
- Page 8 D/Bedienungsanleitung TSB-3 / TSB-5 03.06.2003...
