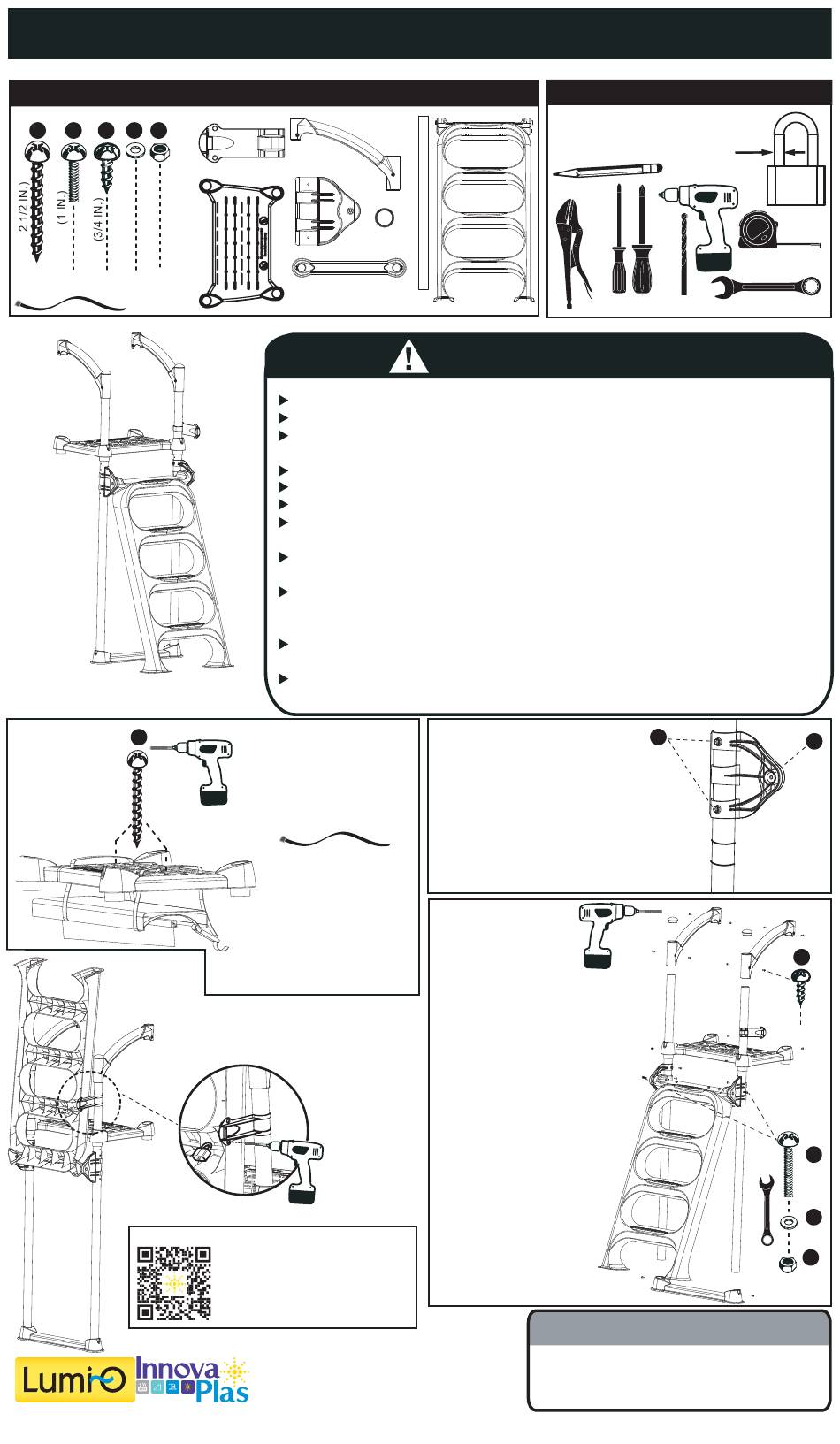

Lumio Innova Plas 6007 Manual

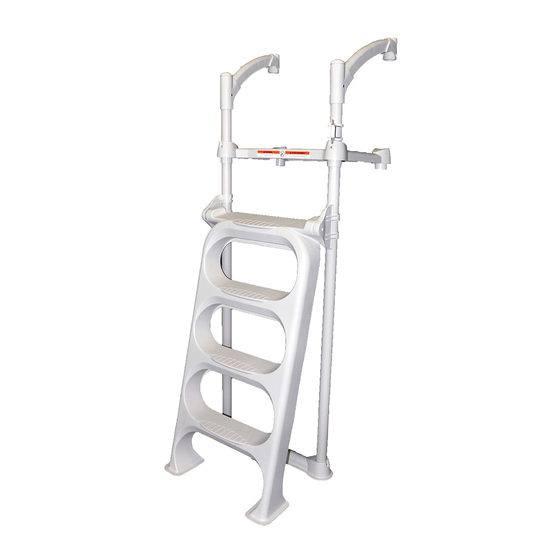

ÉCHELLE CLASSIQUE 6007
Contenu de la boîte échelle SKU # 6007
KIT DE VIS 140-0069
A B C D E
x2 x18 x2 x2
x2
Courroies de
x2
sécurité
A
A
x2
Utilisez le verrou coulissant comme guide pour
percer un trou dans l'échelle en position relevée.
Utilisez un foret 3/8'' avec une perceuse sans fil.
x2
x2
Installez la marche sur une base ferme.
Ne pas plonger ou sauter de l'échelle.
Retirez la marche de la piscine lorsque la température tombe sous le
point de congélation.
En hiver, la marche doit être storée à l'abri de la neige.
Ne jamais soulever la marche par les rampes.
Afin d'éviter tout risque de choc électrique, utilisez des outils à piles.
Assurez-vous qu'aucun matériel corrosif n'est ajouté à la marche ou
à la quincaillerie.
La marche doit être installée selon les procédures d'installation du
fabriquant.
Pour éviter toute blessure ou bris de toile, localisez et éliminez au
moyen d'une lime toutes les arêtes vives ou coupantes des pièces
de quincaillerie ou du plastique.
Le fabriquant n'est pas responsable des dommages ou blessures
causés par une mauvaise installation ou une utilisation abusive.
Pour faciliter l'installation des rampes et de la quincaillerie, utilisez un
tournevis pour aligner les trous.
1) Sécurisez la plateforme à la
margelle de votre piscine en
utilisant les deux courroies de
sécurité fournies.
Courroie de sécurité
OPTIONNEL
:
Vissez la plateforme à la margelle
de votre piscine à l'aide des deux
vis fournies pour rigidifier
davantage l'assemblage.
**CADENAS REQUIS**
Pour trouver la méthode
d'installation de l'Échelle Classique
avec votre marche de piscine,
visitez notre site web
http://innovaplas.com/instructions
2257 route 139
Drummondville, Québec
J2A 2G2
WWW.INNOVAPLAS.COM
x2
x2
AVERTISSEMENT
B
1) Tracez une ligne sur chaque poteau à 39''
du sol pour les piscines de 48'' et 52''. Si vous
avez une piscine 54'', tracez une ligne à 40.5''
x2
du sol.
2) Alignez les blocs pivot aux marques tracées
et fixez aux poteaux à l'aide des vis fournies.
C
1) Attachez l'échelle aux blocs pivot à l'aide
des boulons, rondelles et écrous fournis.
2) Attachez la base de l'échelle au bas
des poteaux à l'aide des vis fournies.
3) Insérez la plateforme sur les
poteaux. Ne pas encore fixer.
Glissez le verrou sur le poteau droit.
4) Installez les bouchons de finition
sur les garde-corps. Insérez les
garde-corps dans les poteaux et
vissez en place avec les vis
fournies.
5) Pour compléter
l'assemblage, suivre les
instructions fournies avec
votre marche compatible.
REV. 12/02/2020
Outils requis
Un solide cadenas résistant aux
intempéries est recommandé.
Diamètre MAXIMUM de
la tige de 1/4''.
Phillips #2 & #3
foret 3/8
C
GARANTIE DU MANUFACTURIER
1 an sur l'échelle.
1 an sur la quincaillerie.
PN:
(non inclus)
Clé 7/16
B
alignez pour 54''
alignez pour 48''
& 52''
C
x18
B
x2
D
x2
E
x2
PG:1
