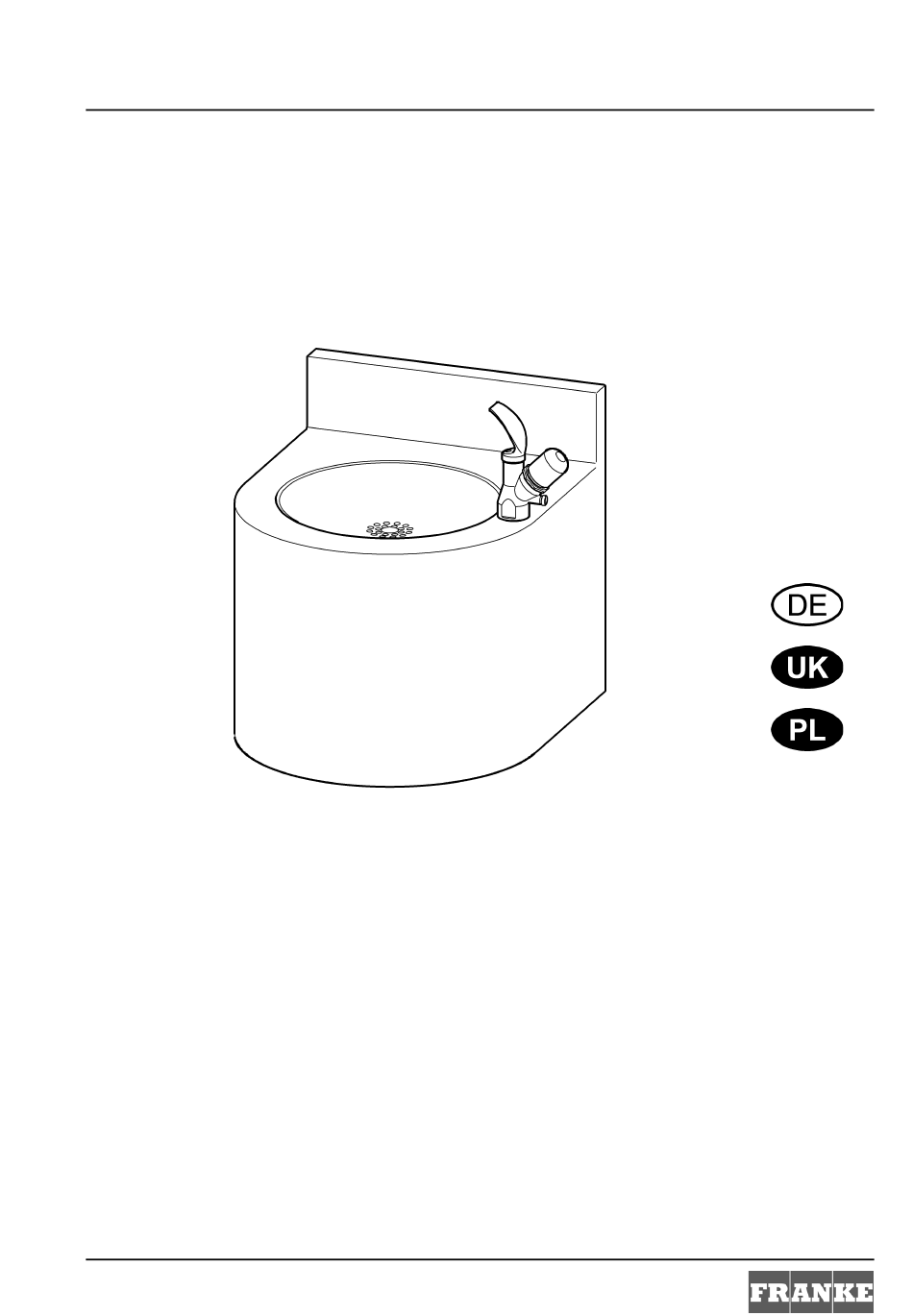

- Page 1 Installation and operating instructions Montaż i instrukcja obsługi 76 12982 002717 EA-Nr.: FAR-Best.-Nr.: 2000 03 01 ANMX304 Franke Aquarotter GmbH 18-05.539c-Exp.fm/07.11.11...
- Page 2 ............... 3 Please refer to the graphics in the German Instal- lation and Operating Instructions..............6 Prosimy przyjąć grafikę z niemieckiej instrukcji montażu i obsługi.
-
Page 3: Warranty
0English 76 12982 000010 ..Flow rate regulator 9 l/min Please refer to the graphics in the German Installation and Operating Instructions. Table of Contents Warranty..........3 Important Notes . -
Page 4: Technical Specifications
Technical Specifications Minimum flow pressure: 1 bar Calculation flow rate: 2.4 l/min (0.04 l/s) Volumetric flow: 2.4 l/min at 3 bar flow pressure Scope of Delivery Item Description Drinking fountains Fitting Drain valve Corner valve, connecting hose Odour trap Set for wall mounting Installation and Operating Instructions Dimensions 6. -
Page 5: Fault Correction
7.10 Attach the connecting hose to the valve. 7.11 Mount the corner valve. 7.12 Assemble the pipe odour trap. 7.13 Slide the pipe odour trap into the wall. 7.14 Hook in the drinking fountain. 7.15 Fasten the drinking fountain with the screws. 7.16 Mount the pipe odour trap on the discharge valve. -
Page 6: Ważne Uwagi
0Polski 76 12982 000010..Regulator wielkości przepływu 9 l/min Prosimy przyjąć rysunki z niemieckiej instrukcji montażu i obsługi. Spis treści Gwarancja ..........6 Ważne uwagi . -
Page 7: Dane Techniczne
Dane techniczne Minimalne ciśnienie 1 bar przepływu: Przepływ obliczeniowy: 2,4 l/min (0,04 l/s) Natężenie przepływu: 2,4 l/min przy ciśnieniu przepływu 3 bar Zakres dostawy Poz. Opis Źródełko do wody pitnej Bateria Zawór spustowy Zawór kątowy, wąż przyłączeniowy Syfon Zestaw do montażu naściennego Instrukcja montażu i obsługi Wymiary 6. -
Page 8: Usuwanie Usterek
Skontrować pierścieniem zabezpieczającym, podkładką gumową i nakrętką. 7.10 Zamontować wąż przyłączeniowy do baterii. 7.11 Zamontować zawór kątowy. 7.12 Złożyć syfon rurowy. 7.13 Wsunąć syfon rurowy do ściany. 7.14 Zawiesić źródełko do wody pitnej. 7.15 Przymocować śrubami źródełko do wody pitnej. 7.16 Zamontować... - Page 9 Notizen...
- Page 10 Notizen...
- Page 11 Notizen...
- Page 12 : +216-(0)71-702-272 e: info@handassagroup.com.tn Franke Kitchen Systems Egypt S.A.E. Franke N.V. 1st Industrial Zone Ring 10, PB 117 Franke Mutfak ve Banyo Sistemleri San. ve 6th October City, Cairo / Egypt 9400 Ninove / Belgium Tic. A.S t: +20-(0)2-828-0000 t: +31-(0)88-0027-368 Gebze Organize Sanayi Bölgesi...
