Stageline DDA4-1000 Description

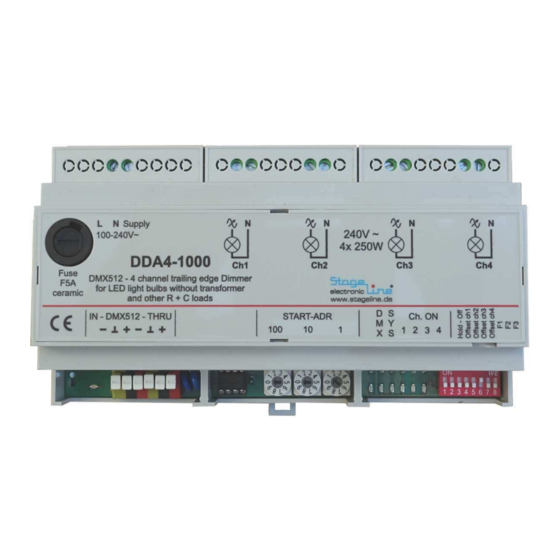

Dmx512 – 4 x 250w trailing edge dimmer for incandescent light bulbs led- and led filament light bulbs
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Beschreibung / Description
DDA4 - 1000
DMX512 – 4 x 250W trailing edge dimmer
Phasenabschnittdimmer
for incandescent light bulbs
LED- and LED filament light bulbs
w w w . s t a g e l i n e . d e
M a d e i n G e r m a n y

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DDA4-1000 and is the answer not in the manual?

Questions and answers

Summary of Contents for Stageline DDA4-1000

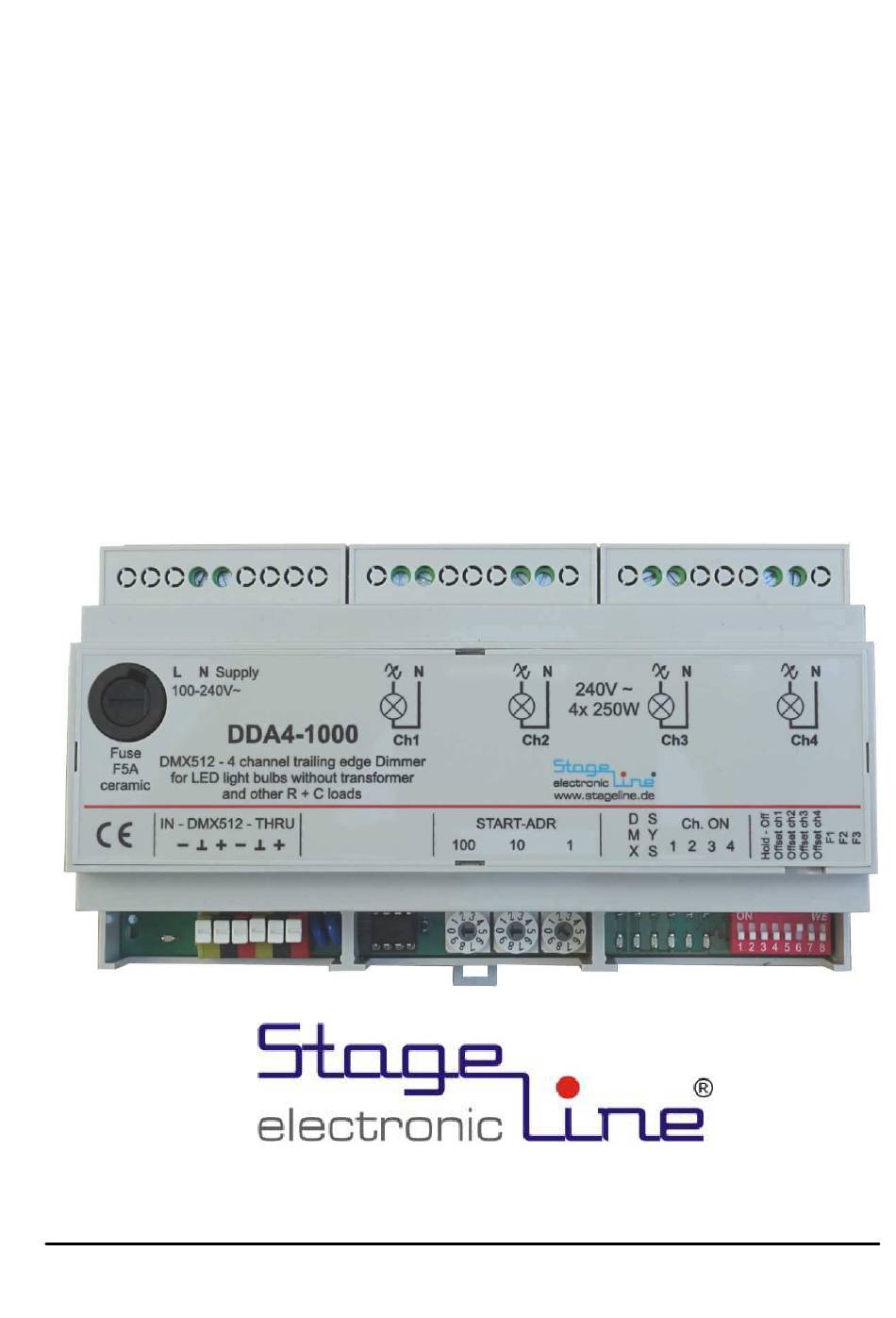

  • Page 1 Beschreibung / Description DDA4 - 1000 DMX512 – 4 x 250W trailing edge dimmer Phasenabschnittdimmer for incandescent light bulbs LED- and LED filament light bulbs w w w . s t a g e l i n e . d e M a d e i n G e r m a n y...

  • Page 2: Table Of Contents

    DDA4-1000 V1.08 FUNKTIONSBESCHREIBUNG ............3 DMX512 BETRIEB UND TEST ............5 Startadresse einstellen ..............5 Letzte Werte halten - deaktivieren ..........5 Lampenanpassung (Dimmbereich/Offset einstellen) ....5 2.3.1 Unterer Offset (Startwert)............... 6 2.3.2 Oberer Offset (Grenzwert) ............. 7 Steuerkennlinie auswählen ............7 Testbetrieb ..................

  • Page 3: Funktionsbeschreibung

    Netzspannungsversorgung aber auch für phasenabschnitt taugliche elektronische LED Vorschaltgeräte. Der DDA4-1000 ist mit 4x 250W der große Bruder des DDA4 mit 4x50W und ersetzt den DDA4-800. Wie auch beim DDA4 legen wir großen Wert auf das dimmen bis 0 (Aus) ohne Ruckeln oder Resthelligkeiten.
  • Page 4 DDA4-1000 V1.08 Raum, z.B. Straßenlaternen oder Tarifzählern Nacht- speicherheizungen, usw. Diese Signale dauern meist nur wenige Sekunden, tragen aber zur Veränderung der Netzspannung bei. Da LED-Lampen sehr schnell auf Änderungen reagieren, können diese Spannungsschwankungen mehr oder weniger sichtbar werden. Bei sehr kleinen LED Filamentlampen (GU9 Sockel) kann auf Grund der Lampenkonstruktion ebenfalls ein leichtes Flackern auftreten (100Hz Flackern).

  • Page 5: Dmx512 Betrieb Und Test

    DDA4-1000 V1.08 DMX512 Betrieb und Test Der DDA4-1000 basiert auf dem bekannten Prinzip des Phasenabschnitts zum Dimmen von ohmschen oder kapazitiven Lasten. Transformatoren oder andere stark induktive Lasten dürfen prinzipbedingt nicht angeschlossen werden. Der Lastanschluss erfolgt ausschließlich an den mit einem Lampensymbol gekennzeichneten 2poligen Klemmen.

  • Page 6: Unterer Offset (Startwert)

    Grenzwerte. Die DIP-Schalter S4.2 = Kanal 1 bis S4.5 = Kanal 4 legen fest, für welchen Kanal des DDA4-1000 die neuen Werte gespeichert werden sollen (ON-Position). Zur Kontrolle der Helligkeit wird der eingestellte Offset direkt an allen freigegebenen Kanälen ausgegeben.

  • Page 7: Oberer Offset (Grenzwert)

    Abschluss aller Offset Programmierungen wieder Ausgeschaltet werden. (OFF-Position). Das Abspeichern eines Offsets erfolgt nach drücken der Speichertaste (im unteren mittleren Feld des DDA4-1000), dabei gehen die DMX-OK LED und die System LED für einen Moment aus. 2.4 Steuerkennlinie auswählen Die Steuerkennlinie legt fest wie die Helligkeitsänderung einer...

  • Page 8: Testbetrieb

    Erwärmung des Bauteils führen was durch das Auslösen einer irreversiblen Übertemperatursicherung verhindert wird. Dadurch wird der DDA4-1000 von der Netzversorgung getrennt und vor weiterer Beschädigung geschützt. Diese Sicherung muss dann ersetzt werden, entweder bei uns oder durch eine Elektro-Fachkraft.

  • Page 9: Anzeigen

    DDA4-1000 V1.08 Anzeigen grün leuchtet = gültiges DMX512 Signal blinkt = kein oder fehlerhaftes DMX Signal gelb blinkt = System arbeitet Ch1-4 gelb Helligkeit proportional Ausgang 1 - 4 Anschlussbeispiel Netzanschluss (- data, GND, + data) Startadresse Status DIP Schalter...

  • Page 10: Technische Daten / Steckerbelegung

    DDA4-1000 V1.08 Technische Daten / Steckerbelegung Stromversorgung: 100-240V +/- 15% (85-265V ~), 47-440Hz, ca. 1,5W ohne Last Verlustleistung: 3,5W bei 1000W Gesamtlast Umgebungstemperatur: -5°C bis +45°C Schnittstelle: DMX512-1990, galvanisch getrennt Treiber-IC: gesteckt, auswechselbar Ausgänge: 4x 250W / 240V~ (R,C) Maße:...

  • Page 11: English Manual - Table Of Contents

    DDA4-1000 V1.08 English manual - Table of contents 1. FUNCTIONAL DESCRIPTION ..............12 DMX512 MODE AND TEST UTILITIES ..........13 Set Start Address ................. 13 Hold last values off ..............13 Brightness adjustments (offset) ............ 13 2.3.1 Lower Offset (start value) ............. 14 2.3.2...

  • Page 12: Functional Description

    It is especially designed for LED dimming / LED Filament light bulbs for direct ac supply. The DDA4-1000 (4x 250W) is the big brother of the DDA4 (4x50W) and replaces the DDA4-800. Equal to the DDA4 we follow the same target to reach lowest and repeatable brightnesses without flickering and jumps.

  • Page 13: Dmx512 Mode And Test Utilities

    The three rotary code switches are used to set the decimal DMX Start address beginning with 001 up to 512. 2.2 Hold last values The DDA4-1000 hold the last valid DMX data unless the DMX input is valid again. Note: Even if a frame has been recognized as valid, it may happen that data bytes has been changed.

  • Page 14: Lower Offset (Start Value)

    To avoid “dead zones” in which no or barely noticeable changes in brightness takes place, a separate lower and upper start value / limit value (offset) can be set on the DDA4-1000 for each channel. These offsets are set on the rotary code switches, each independently for the lower and upper limits.

  • Page 15: Control Characteristic (Curve)

    DDA4-1000 V1.08 Storing the values starts with pushing the Store-Button left from the rotary code switches and is signalized when the DMX IN and the System LED goes off for a moment. 2.4 Control characteristic (curve) The control characteristic fixes the dependence of the brightness to the DMX512 Values.

  • Page 16: Protection Devices

    To prevent damage to the DDA4-1000 by overheating and then by over voltage, there is a thermo-fuse witch cuts off the power supply. If this happens, the temperature fuse must be replaced, either by us or by an electrician.

  • Page 17: Application Example

    DDA4-1000 V1.08 Application example AC supply DMX512 Start Status DIP switch Input & through address (- data, GND, + data) Replaceable DMX receiver circuit...

  • Page 18: Technical Data

    DDA4-1000 V1.08 Technical data Supply: 100-240V +/- 15% (85-265V ~), 47-440Hz, without load approx. 1.5W Power dissipation: 3,5W @ 1000W load power Ambient temperature: -5°C bis +45°C Interface: DMX512-1990, fully opto isolated Outputs: 4x 250V~ / 250W (R, C) Dimensions:...
  • Page 19 DDA4-1000 V1.08 This side is empty...
  • Page 20 DDA4-1000 V1.08 This side is empty © 2018 Stage Line electronic Issue 5/2018, Software V1.08...
