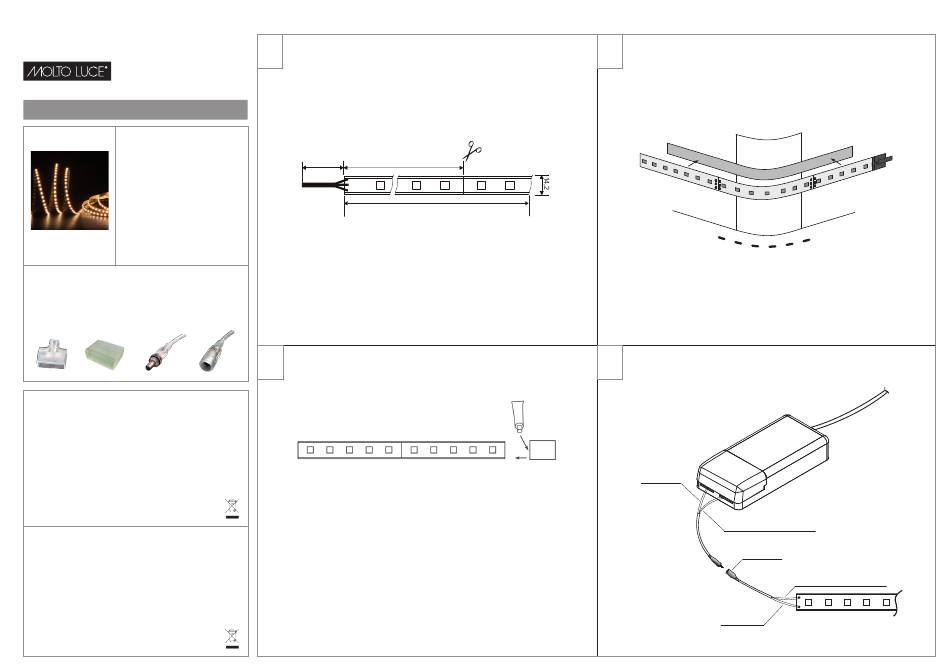

Molto 746-247267nw Mounting Instruction

ED STRIP MONO
MONTAGEANLEITUNG
IP20
Mounting Instruction
A – 4600 Wels, Europastraße 45, T: +43 7242 698-0, F: +43 7242 60367
Basic Stripe
R TIKEL CODE FAR BE COLOUR
TECHNISCHE DATEN / TECHNICAL DATA
6-122420cw LED Kaltweiß
Beschreibung
LE D cool white
Description
6-122420ww LED Warmweiß
Abmessungen
LE D warmwhite
Dimension
6-122420nw
LED Neutralweiß
Spannung
LE D commercial white Voltage
Leuchtmittel
Light source
Schutzart
Protection class
Artikelnummer 746-247267nw LED neutral white
Product Code 746-247267wwng1 LED warm white
Zubehör 746-1101 Einspeiseabdeckung/feed in cover
Accessoire 746-1001 Endkappe transparent/end cap transparent
746-1100 DC-Stecker/DC-plug
BER SICHT OVER VIEW
746-1200 DC-Buchse/DC-jack
MONTAGE- UND SICHERHEITSHINWEISE
Die nationalen Errichter Bestimmungen sind zu beachten. Die Leuchte ist für den
Einsatz bei einer Umgebungstemperatur von 25°C geeignet. Das Montieren der
Leuchte darf nur durch fachkundiges Personal erfolgen. Für Schäden, die durch
unsachgemäße Montage oder Inbetriebnahme entstehen, übernimmt der Hersteller
keinerlei Haftung.
Bei jeglichen Arbeiten oder Beschädigungen an der Leuchte ist der Strom
abzuschalten! Teile der Leuchte werden im Betrieb sehr heiß (Verbrennungsgefahr).
Berühren Sie auf keinen Fall das Leuchtmittel oder umgebene Teile (z.B. Glas oder
Reflektor).
Leds sind wartungsfreie elektronische Bauteile, die durch unsachgemäße
Behandlung beschädigt oder zerstört werden können. Das Öffnen des Led Gehäuses
oder die Verrichtung jeglicher Arbeiten an der LED führen zum Verlust
des Gewährleistungsanspruchs gegenüber dem Hersteller. Technische
Änderungen vorbehalten! Bei Fragen wenden sie sich an den Hersteller.
Installation AND SAFETY INSTRUCTIONS
National installation regulations must be observed. The luminaire is suitable for use
at an ambient temperature of 25°C. Installation luminaires may only be done by a
qualified person. The manufacturer does not take any responsibility for damages
caused by faulty installation or shortening.
During workings on the luminaire or in the event of damage to the luminaire the
power supply must be switched off. Parts of the luminaire get very hot during
operation. (Risk of burn!) Never touch the light source or parts close to the light
source such as glasses or reflectors.
Leds are maintainance-free electronic components that can be damaged or
destroyed trough inappropriate handling. Opening the Led housing or carrying
out any type of work on the Led will void any warranty claim against
the manufacturer. Specifications are subject to change without notice!
If you have questions, please contact the manufacturer.
Nach dem Kürzen Endkappe mit Kleber xieren
Fill the end cap with glue and insert it at the cut end
1
V2 – 07.06.2017
ÜBER SICHT
Abmessungen
ABMESSUNGEN
Dimensions
LED Stripe
LED Stripe
130 mm
B: 14,2 mm, H: 1,4 mm
x
24 V
LED 72 W/5 m
x: Einspeiseleitungslänge/feeding cable lenght
IP67
y: LED-Stripelänge/
Muss für die Konfektionierung angegeben werden.
Has to be told for customizing length.
3
Fill the end cap with glue and insert it at the cut end
Nach dem Ablängen muss die so entstandene Anschlussstelle,
mit der zugehörigen Endkappe und Kleber wieder dicht ver-
schlossen werden. Andernfalls erlischt die Garantie.
After cutting to length, the new connection point must be
sealed leakproof with the related end cap and adhesive.
Otherwise the guarantee expires.
Bitte beachten:
Eine Kürzung des LED-Bandes kann die Schutzart verändern!
Please note:
A cut of the led strip will reduce the IP rate!
grau- gray-
OVER VIEW
DIMENSIONS
99,16 mm
5000 mm
y
length of the LED-stripe
Nach dem Kürzen Endkappe mit Kleber xieren
Mindestbiegeradius 50mm
Minimum bending radius 50mm
AC 230V
2
Doppelseitiges Klebeband auf der Rückseite des LED-Strip
ARTIKEL
Double-side adhesive tape on the back of LED stripe
746-122467cw
746-122467ww
ZUBEHÖR
746-1003
Mindestbiegeradius 50mm
Mindestbiegeradius 180mm
Minimum bending radius 50mm
Minimum bending radius 180mm
ÜBERSICHT
4
Achtung: max. Länge pro Einspeisepunkt: 5m
Attention: max. length per power feed in: 5m
grau- gray-
DC 24V
rot+ red+
transparent -
transparent -
DC 24 V
transparent mit weißer Linie +
grau- gray-
transparent with white line +
Stecker/plug
transparent -
transparent -
IP67
CODE FARBE COLOUR
LED Kaltweiß
LED cool white
LED Warmweiß
LED warm white
ACCESSOIRE
Endkappe transparent
End cap transparent
OVERVIEW
AC 230V
AC 230 V
rot+ red+
transparent mit weißer Linie +
transparent with white line +
Bitte nächste Seite beachten
Please see next page
Nach dem Kürzen Endkappe mit Kl
Fill the end cap with glue and insert it
