HPSR10*
HYDRONIC PRO
SWITCHING RELAY PANEL
PANEL SPECIFICATIONS
Model
Zones Transformers
HPSR103
3
(1) 24V 40VA
HPSR104
4
(1) 24V 40VA
HPSR106
6
(1) 24V 40VA
NOTES:
• All circulator relay connections, including ZC/ZR, are rated for 5A full load and 30A locked rotor (1/6 to 1/2HP
depending on technology) at 120VAC. Check circulator plate ratings to ensure full load current is not exceeded.
• End switch connections are rated 24V, 1 Amp.
• All thermostat connections supply a 24V Class 2 output.
WHAT'S IN THE BOX?

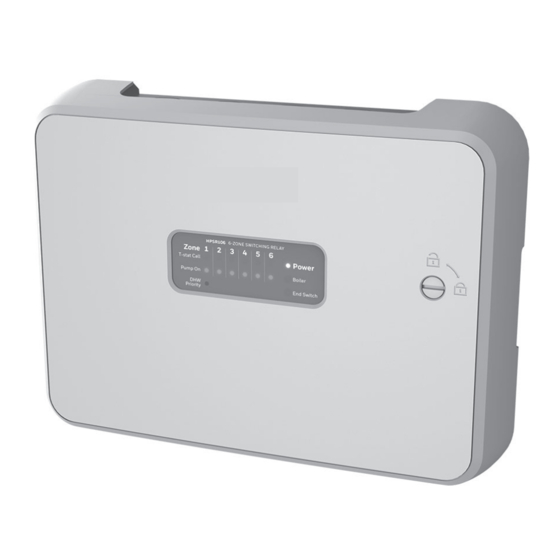

• Hydronic Zone Panel
• Mounting Hardware (3 Screws and 3 Wall Anchors)
• 1, 2-Amp Fuse; 1, 6-Amp Fuse
• Install Manuals (English & French)
Table 1.
Maximum
Combined
Input Power
Load
120VAC, 60Hz, 1
15 amps
120VAC, 60Hz, 1
20 amps
120VAC, 60Hz, 1
20 amps
INSTALLATION INSTRUCTIONS
CAUTION
1. Disconnect power supply before beginning
installation to prevent electrical shock or
equipment damage.
2. Use copper conductors only.
3. Use only NEC Class 1 wire for all line voltage
wiring connections. Class 1 wires must be
rated for at least 167 °F (75 °C).
4. For installation by professionals only.
Priority
Pump
Zone
Fuse
Control
Width
6 Amp
Yes
11-3/4"
6 Amp
Yes
11-3/4"
6 Amp
Yes
11-3/4"
Type 1 Enclosure
Height
Depth
8-3/4"
2-1/8"
8-3/4"
2-1/8"
8-3/4"
2-1/8"
33-00331EF-08

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HPSR10 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Honeywell Home HPSR10 Series

  • Page 1 HPSR10* HYDRONIC PRO SWITCHING RELAY PANEL INSTALLATION INSTRUCTIONS WHAT'S IN THE BOX? • Hydronic Zone Panel • Mounting Hardware (3 Screws and 3 Wall Anchors) • 1, 2-Amp Fuse; 1, 6-Amp Fuse • Install Manuals (English & French) CAUTION 1. Disconnect power supply before beginning installation to prevent electrical shock or equipment damage.
  • Page 2: Hang Hole Flow

    HPSR10* MOUNTING Din Rail Flow 1. Mount the DIN rail as per manufacturers instruc- tions. Hang Hole Flow 1. Hang the panel on a wall-mounted screw. M37086 Fig. 4. 2. Hang panel by the tabs on the rail’s top edge. M37083 Fig.
  • Page 3: Wiring And Setup

    HPSR10* WIRING AND SETUP Priority Override Hydronic Panels support priority operation and can be enabled with the use of a switch located in the top right Power Input section of the panel labeled "Priority Zone". Hydronic Panels include a convenient wiring terminal for When priority operation is enabled, the panel employs a wiring 120V/60Hz/1Ph power.
  • Page 4: Standard Wiring Layout

    HPSR10* Standard Wiring Layout Below wiring diagrams represent a 6 zone pump panel and a 4 zone pump panel. Wiring diagram for the 3 zone pump panel is identical to the 4 zone pump panel but with zone 4 depopulated. THERMOSTAT WIRING THERMOSTAT WIRING TO BOILER...
  • Page 5: Boiler Controls

    HPSR10* Boiler Controls Hydronic Panels are capable of managing boilers with DHW priority. The panel features two isolated end switches labeled Boiler and End Switch for TT outputs to the boiler. Two slide switches are available to provide simple programing of the end switches to meet the desired application.
  • Page 6: Troubleshooting

    The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées.
  • Page 7: Contenu De L'emballage

    HPSR10* PANNEAU DE RÉGULATEURS DE POMPES HYDRONIQUE PRO INSTRUCTIONS D’INSTALLATION CONTENU DE L’EMBALLAGE • Panneau de régulateurs de pompes de zone hydronique • Quincaillerie de montage (3 vis et 3 ancrages muraux) • 1 fusible de 2 A; 1 fusible de 6 A •...
  • Page 8: Montage

    HPSR10* MONTAGE Rail DIN 1. Montez le rail DIN conformément aux instructions du fabricant. Trou de suspension 1. Accrochez le panneau à une vis fixée au mur. M37086 Fig. 4. 2. Suspendez le panneau par les languettes sur le bord supérieur du rail.
  • Page 9: Câblage Et Configuration

    HPSR10* CÂBLAGE ET Dérivation prioritaire CONFIGURATION Les panneaux hydroniques offrent une fonction prioritaire qui peut être activée à l’aide d’un interrupteur situé dans la partie supérieure droite du panneau marquée « Zone Alimentation du panneau prioritaire ». Les panneaux hydroniques comprennent une borne de Lorsque le fonctionnement prioritaire est activé, le câblage pratique pour une alimentation de panneau recourt à...
  • Page 10: Disposition Standard Du Câblage

    HPSR10* Disposition standard du câblage Les schémas de câblage ci-dessous représentent un panneau de régulateurs de pompes à 6 zones et un à 4 zones. Les schémas de câblage pour le panneau à 3 zones est similaire à celui à 4 zones. CÂBLAGE DU THERMOSTAT CÂBLAGE DU THERMOSTAT VERS LA CHAUDIÈRE...
  • Page 11: Contrôles De La Chaudière

    HPSR10* Contrôles de la chaudière Les panneaux hydroniques permettent de gérer les chaudières avec une priorité pour l’ECS. Le panneau est doté de deux interrupteurs d’extrémité isolés marqués « Chaudière » et « Interrupteur d’extrémité » pour les sorties TT vers la chaudière.
  • Page 12: Dépannage

    The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées.
