2019
v1.0

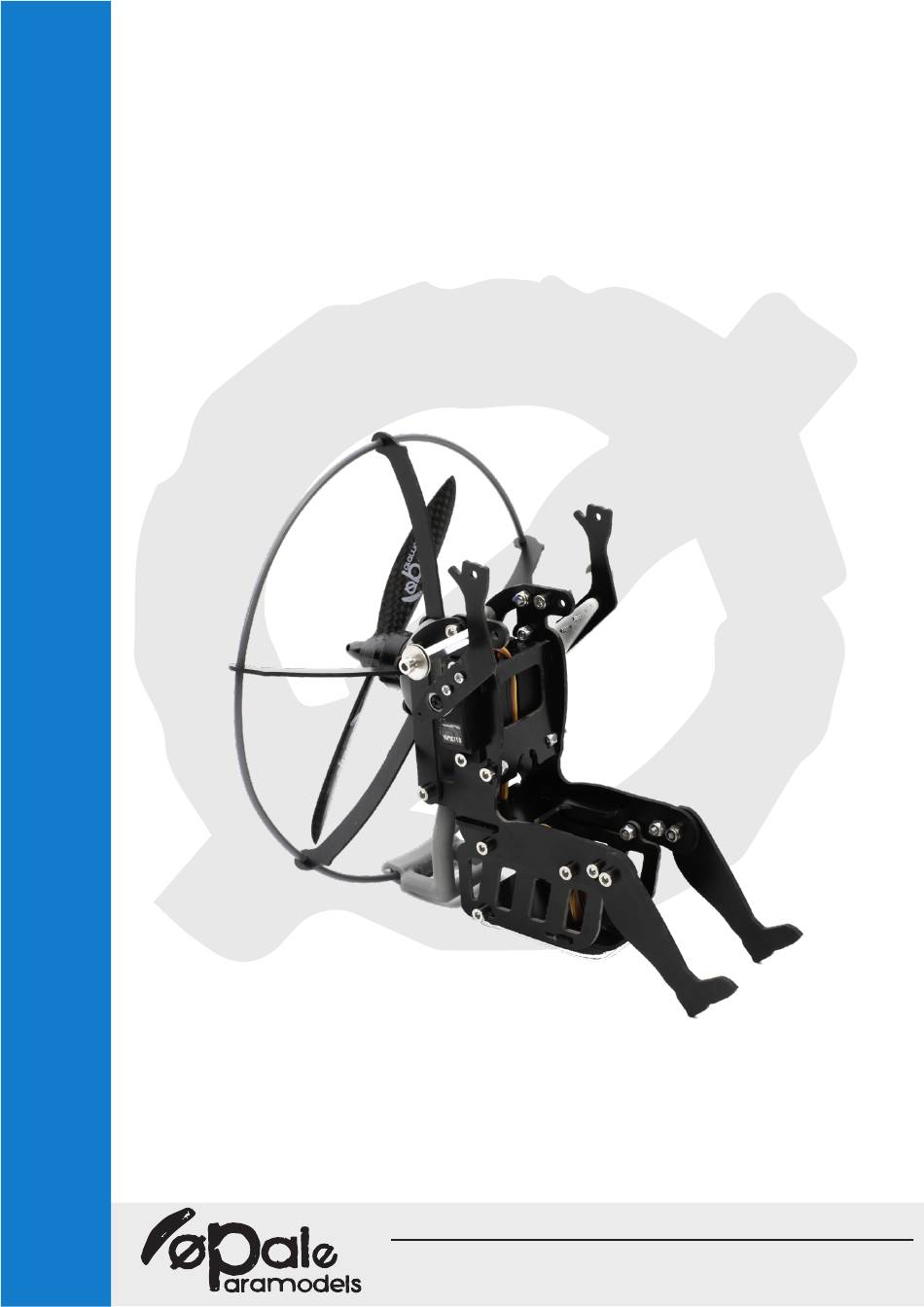

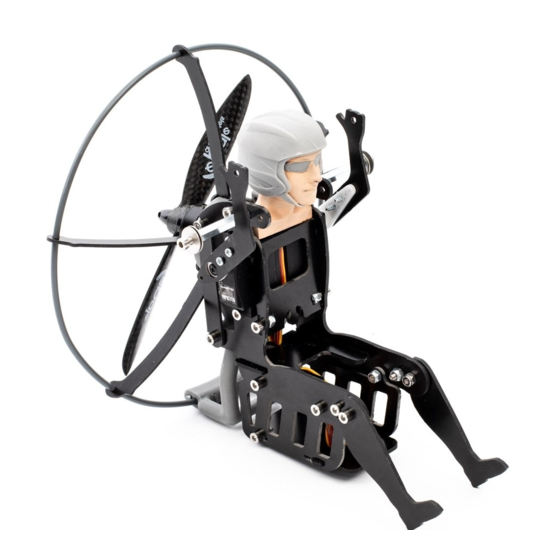

Backpack XXS3
Merci de lire ce manuel avant la première utilisation.
O pal e - Pa ramo del s. co m
Opale Aero System SARL - 23 rue de la Motte
62250 MARQUISE - France
contact@opale-paramodels.com +33(0)981 144 387
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Opale-Paramodels Backpack XXS3
Summary of Contents for Opale-Paramodels Backpack XXS3
- Page 1 Backpack XXS3 Merci de lire ce manuel avant la première utilisation. O pal e - Pa ramo del s. co m Opale Aero System SARL - 23 rue de la Motte 62250 MARQUISE - France contact@opale-paramodels.com +33(0)981 144 387...
- Page 2 FRANCAIS page 3 ENGLISH page 12 O pal e - Pa ramo del s. co m Opale Aero System SARL - 23 rue de la Motte 62250 MARQUISE - France contact@opale-paramodels.com +33(0)981 144 387...
-
Page 3: Garantie
Une mauvaise utilisation du matériel peut augmenter les risques inhérents à cette activité. En aucun cas, Opale-Paramodels, ou le vendeur ne pourront être mis en cause pour les dommages survenus à la suite d’un accident quelles qu’en soient les circonstances. L’utilisateur du produit reste en toutes circonstances, responsable de l’utilisation qu’il en fait. - Page 4 Composition du Backpack XXS3 Inclus dans l’achat de votre Chassis Backpack XXS3: - Pièces en GFK - Kit de visserie - Jonc plastique 2mm - Armature dorsale Non inclus et nécessaires pour l’utilisation du chassis: - Oxy 0.5 - 2x servomoteurs de taille 29x13mm , ref OPS0713PHV - une motorisation pour Backpack XXS3 - une batterie de réception / Propulsion de 2 à...
- Page 5 Assemblage du Backpack XXS3 Le montage des servomoteurs sur les flancs va être réalisé, pour un fonctionnement optimal, avec deux servomoteurs de la marque OPServos ref OP- S0713PHV Utilisez deux vis CHC 3x8 et écrous freins sur chacun des servomoteurs. Ils doivent être monté en surface.
- Page 6 La pousser jusqu’au fond. Si nécessaire, ajoutez une pointe de colle pour l’immobiliser. O pal e - Pa ramo del s. co m Opale Aero System SARL - 23 rue de la Motte 62250 MARQUISE - France contact@opale-paramodels.com +33(0)981 144 387...
- Page 7 Ces derniers peuvent nécessiter un effort important pour l’insertion, n’hésitez pas à utiliser avec précau- tion un maillet. O pal e - Pa ramo del s. co m Opale Aero System SARL - 23 rue de la Motte 62250 MARQUISE - France contact@opale-paramodels.com +33(0)981 144 387...
- Page 8 Insérer le jonc en plastique de 2mm progressivement Une fois l’opération terminée, coupez l’excédent. O pal e - Pa ramo del s. co m Opale Aero System SARL - 23 rue de la Motte 62250 MARQUISE - France contact@opale-paramodels.com +33(0)981 144 387...
- Page 9 Positionnez 4 vis CHC 3x8 sur l’armature dorsale. Ne pas les serrer au maximum, laissez un espace de 4mm. O pal e - Pa ramo del s. co m Opale Aero System SARL - 23 rue de la Motte 62250 MARQUISE - France contact@opale-paramodels.com +33(0)981 144 387...
- Page 10 Effectuez la même opéra- tion par symétrie pour l’autre bras. O pal e - Pa ramo del s. co m Opale Aero System SARL - 23 rue de la Motte 62250 MARQUISE - France contact@opale-paramodels.com +33(0)981 144 387...
- Page 11 Les freins seront à ajuster au fur et à mesure. O pal e - Pa ramo del s. co m Opale Aero System SARL - 23 rue de la Motte 62250 MARQUISE - France contact@opale-paramodels.com +33(0)981 144 387...
- Page 12 Backpack XXS3 Please read this manual before first use. O pal e - Pa ramo del s. co m Opale Aero System SARL - 23 rue de la Motte 62250 MARQUISE - France contact@opale-paramodels.com +33(0)981 144 387...
-
Page 13: Warranty
The way our equipment is used is incumbent upon the final user, including towards the law. Table of contents Composition of the Backpack XXS3 paramotor frame Assembly of the Backpack XXS3 Warranty The frame is guaranteed against any manufacturing defect. - Page 14 Not included and necessary for the use of the chassis: - Oxy 0.5 - 2x servomotors size 29x13mm, ref OPS0713PHV - a motorization kit for Backpack XXS3 - a RX battery / Propulsion from 2 to 3S Lipo 1000mAh FlyMax ref OP22001 - a 2.4ghz transmitter and receiver.
- Page 15 Assembly of the Backpack XXS3 The mounting of the servomotors on the sides will be realized, for optimal operation, with two servomotors of the brand OPServos ref OPS0713PHV Use two CHC 3x8 screws and locknuts on each of the servomotors. They must be surface mounted.
- Page 16 Push it to the bottom. If necessary, add a touch of glue to immobilize it. O pal e - Pa ramo del s. co m Opale Aero System SARL - 23 rue de la Motte 62250 MARQUISE - France contact@opale-paramodels.com +33(0)981 144 387...
- Page 17 These can require significant effort for insertion, do not hesitate to use a mallet with care. O pal e - Pa ramo del s. co m Opale Aero System SARL - 23 rue de la Motte 62250 MARQUISE - France contact@opale-paramodels.com +33(0)981 144 387...
- Page 18 Gradually insert the 2mm plastic rod Once the operation is complete, cut off the excess. O pal e - Pa ramo del s. co m Opale Aero System SARL - 23 rue de la Motte 62250 MARQUISE - France contact@opale-paramodels.com +33(0)981 144 387...
- Page 19 Position 4 CHC 3x8 screws on the back frame. Do not tighten as much as possible, leave a space of 4mm. O pal e - Pa ramo del s. co m Opale Aero System SARL - 23 rue de la Motte 62250 MARQUISE - France contact@opale-paramodels.com +33(0)981 144 387...
- Page 20 If necessary, drill the arms for mounting the screws. Do the same operation symmetrically for the other arm. O pal e - Pa ramo del s. co m Opale Aero System SARL - 23 rue de la Motte 62250 MARQUISE - France contact@opale-paramodels.com +33(0)981 144 387...
- Page 21 O pal e - Pa ramo del s. co m Opale Aero System SARL - 23 rue de la Motte 62250 MARQUISE - France contact@opale-paramodels.com +33(0)981 144 387...
