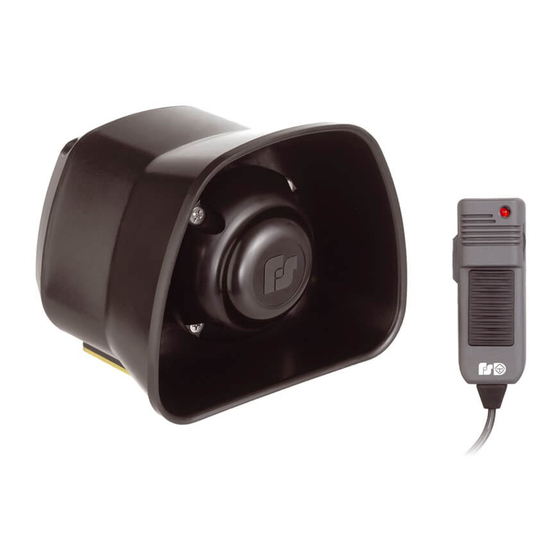

Digital Compact Siren & Speaker
refs. 2020277, 2020277-BL, 2020277N
refs. 2020278, 2020278-BL, 2020278N
FEDERAL SIGNAL VAMA, S.A.
C/Dr.Ferrán,7(08339)VILASSAR DE DALT - SPAIN
Tel: (34) 93.741.79.00
Telefax: (34) 93.753.03.62
WEB: www.fedsigvama.com
Standard
Advertisement
Table of Contents
Summary of Contents for Federal Signal VAMA SCS1000-D
- Page 1 SoundStar D SoundStar D SoundStar D SoundStar D SoundStar D Digital Compact Siren & Speaker refs. 2020277, 2020277-BL, 2020277N refs. 2020278, 2020278-BL, 2020278N Standard FEDERAL SIGNAL VAMA, S.A. C/Dr.Ferrán,7(08339)VILASSAR DE DALT - SPAIN Tel: (34) 93.741.79.00 Telefax: (34) 93.753.03.62 WEB: www.fedsigvama.com...
- Page 2 Contenido Contents SCS1000-D Sirena compacta Digital, versión Estandar, refs. 2020277, 2020277-BL, 2020277N SCS1000-D Digital compact siren, Standard version, refs. 2020277, 2020277-BL , 2020277N Contenido Contents ALS1000-D Altavoz compacto Digital, versión Estandar refs. 2020278, 2020278-BL , 2020278N ALS1000-D Digital compact speaker, Standard version, refs. 2020278, 2020278-BL, 2020278N...
- Page 3 Especificaciones Specifications SCS1000-D Tensión de alimentación: 12 V DC (11-15,5VDC) Vatios: 30 + 30 W Intensidad consumida: 3 A, 12V Temperatura de uso: -20°C a 50°C V out: 23 V pp Frecuencia: Según tono seleccionado Tono: Según tono seleccionado Peso:...
- Page 4 Esquema de conexionado Wiring diagram...
- Page 5 Ejemplo instalación Installation example SCS1000-D / ALS1000-D ADVERTENCIA MUY IMPORTANTE Instalar el sifón del cable en dirección al SUELO. NO instalar hacia el SUELO VERY IMPORTANT WARNING NOT install to Install U-bend cable toward the GROUND. the GROUND SUELO / GROUND POSICIÓN SUPERIOR...
- Page 6 Selector tonos sirena Siren tones selector SELECTOR TONOS TONES SELECTOR 5 LEDS ROJOS 5 RED LEDS 5 LEDS VERDES 5 GREEN LEDS Página Número DESCRIPCIÓN SELECTOR TONOS FRECUENCIA TONOS ALTA/BAJA INTENSIDAD Page Number DESCRIPTION TONES SELECTOR FREQUENCY TONES HIGH/LOW INTENSITY STANDARD 600-1200 Hz W AIL 12 c/m.
- Page 7 Selector tonos sirena Siren tones selector SELECTOR TONOS TONES SELECTOR 5 LEDS ROJOS 5 RED LEDS 5 LEDS VERDES 5 GREEN LEDS Página Número DESCRIPCIÓN SELECTOR TONOS FRECUENCIA TONOS ALTA/BAJA INTENSIDAD Page Number DESCRIPTION TONES SELECTOR FREQUENCY TONES HIGH/LOW INTENSITY ÖSTERREICH KRANKENWAGEN 530-400 Hz TWO TONES 40 c/m.
- Page 8 Operation Funcionamiento - STANDARD - DAY/NIGHT /26/27/28/29/30/31/32 SCS1000-D modo Manual Manual mode SCS1000-D ON/OFF activado Activated ON/OFF SIRENA desactivada Deactivated SIREN DÍA/NOCHE desactivado Deactivated DAY/NIGHT WAIL SCS1000-D modo Continuo Continuous mode SCS1000-D ON/OFF activado Activated ON/OFF SIRENA activada Activated SIREN WAIL DÍA/NOCHE desactivado...
- Page 9 23 - BITONAL ESTANDAR SCS1000-D desactivada Deactivated SCS1000-D ON/OFF desactivado Deactivated ON/OFF SIRENA desactivada Deactivated SIREN DÍA/NOCHE desactivado Deactivated DAY/NIGHT SCS1000-D modo Manual Manual mode SCS1000-D ON/OFF activado Activated ON/OFF SIRENA desactivada Deactivated SIREN DÍA/NOCHE desactivado Deactivated DAY/NIGHT TONES TONES...
- Page 10 ON/OFF activado Activated ON/OFF SIRENA activada Activated SIREN WAIL BAJA INTENSIDAD desactivada Deactivated LOW INTENSITY YELP TWO TONES SCS1000-D modo Baja Intensidad Low Intesity mode SCS1000-D ON/OFF activado Activated ON/OFF SIRENA activada Activated SIREN BAJA INTENSIDAD Activated LOW WAIL activada...
- Page 11 3 - FRANCE POLICE 6 - FRANCE UMH 7 - ITALIA POLIZIA 8 - ITALIA AMBULANZA 10 - DEUTSCHLAND STADT/LAND 18 - GUARDIA URBANA BCN SCS1000-D modo Manual Manual mode SCS1000-D ON/OFF activado Activated ON/OFF SIRENA desactivada Deactivated SIREN TONES TONES DÍA/NOCHE desactivado...
- Page 12 Funcionamiento Operation 12 - DENMARK SCS1000-D desactivada Deactivated SCS1000-D ON/OFF desactivado Deactivated ON/OFF SIRENA desactivada Deactivated SIREN SCS1000-D modo Manual Manual mode SCS1000-D ON/OFF activado Activated ON/OFF SIRENA desactivada Deactivated SIREN TONES TONES SCS1000-D modo Continuo Continuous mode SCS1000-D ON/OFF activado...
- Page 13 13 - NETHERLAND POLICE 14 - NETHERLAND POLICE 2 SCS1000-D desactivada Deactivated SCS1000-D ON/OFF desactivado Deactivated ON/OFF SIRENA desactivada Deactivated SIREN SCS1000-D modo Manual Manual mode SCS1000-D ON/OFF activado Activated ON/OFF SIRENA desactivada Deactivated SIREN TWO TONES (f: 375-500 Hz 66 c/m.)
- Page 14 Operation Funcionamiento 15 - IBEROAMÉRICA / ENGLAND SCS1000-D desactivada Deactivated SCS1000-D ON/OFF desactivado Deactivated ON/OFF SIRENA desactivada Deactivated SIREN SCS1000-D modo Manual Manual mode SCS1000-D ON/OFF activado Activated ON/OFF SIRENA desactivada Deactivated SIREN WAIL SCS1000-D modo Continuo Continuous mode SCS1000-D...
- Page 15 Operation Funcionamiento 19 - SWEDEN SCS1000-D desactivada Deactivated SCS1000-D ON/OFF desactivado Deactivated ON/OFF SIRENA desactivada Deactivated SIREN SCS1000-D modo Manual Manual mode SCS1000-D ON/OFF activado Activated ON/OFF SIRENA desactivada Deactivated SIREN SCS1000-D modo Continuo Continuous mode SCS1000-D ON/OFF activado Activated ON/OFF...
- Page 16 Funcionamiento Operation 21 - BITONAL ESTANDAR ITALIA/WAIL SCS1000-D modo Manual Manual mode SCS1000-D ON/OFF activado Activated ON/OFF SIRENA desactivada Deactivated SIREN DÍA/NOCHE desactivado Deactivated DAY/NIGHT WAIL SCS1000-D modo Continuo Continuous mode SCS1000-D ON/OFF activado Activated ON/OFF SIRENA activada Activated SIREN TWO TONES DÍA/NOCHE desactivado...
- Page 17 Funcionamiento Operation 22 - WAIL/YELP/AIRHORN SCS1000-D desactivada Deactivated SCS1000-D ON/OFF desactivado Deactivated ON/OFF SIRENA desactivada Deactivated SIREN SCS1000-D modo Airhorn Airhorn mode SCS1000-D ON/OFF activado Activated ON/OFF SIRENA desactivada Deactivated SIREN AIRHORN SCS1000-D modo Continuo Continuous mode SCS1000-D ON/OFF activado...
- Page 18 Continuous mode SCS1000-D ON/OFF activado Activated ON/OFF SIRENA activada Activated SIREN TWO TONES BAJA INTENSIDAD desactivada Deactivated LOW INTENSITY SCS1000-D modo Baja Intensidad Low Intesity mode SCS1000-D ON/OFF activado Activated ON/OFF SIRENA activada Activated SIREN BAJA INTENSIDAD activada Activated LOW INTENSITY...
- Page 19 Funcionamiento Operation 25 - STANDARD/AIRHORN SCS1000-D desactivada Deactivated SCS1000-D ON/OFF desactivado Deactivated ON/OFF SIRENA desactivada Deactivated SIREN SCS1000-D modo Airhorn Airhorn mode SCS1000-D ON/OFF activado Activated ON/OFF SIRENA desactivada Deactivated SIREN AIRHORN SCS1000-D modo Continuo Continuous mode SCS1000-D ON/OFF activado...
- Page 20 Recambios Spare parts SCS1000-D refs. 2020277, 2020277-BL, 2020277N 1x ref. 8299372 1x ref. 8299371 (ref. 2020277) 1x ref. 8299372-BL (ref. 2020277-BL) 1x ref. 8299413 (ref. 2020277N) OPCIONAL / OPTIONAL SCS1000-BLOCK 1x ref. 8299306 OPCIONAL / OPTIONAL KIT CONECTORES SCS1000D ref. 8141237 SCS1000D CONNECTOR KIT 1x ref.
- Page 21 Recambios Spare parts ALS1000-D refs. 2020278, 2020278-BL , 2020278N 1x ref. 8299372 (ref. 2020278) 1x ref. 8299371 1x ref. 8299372-BL (ref. 2020278-BL) 1x ref. 8299413 (ref. 2020278N) ref. 8141237 ref. 8152375 ref. 9027411 ref. 9027425 ref. 9027428 OPCIONAL / OPTIONAL SCS1000-BLOCK 1x ref.
- Page 22 Mensaje de seguridad para el instalador La vida de las personas depende de una instalación adecuada y segura de nuestros productos. Es importante que Vd. lea, comprenda y siga atentamente todas las instrucciones que se acompañan a este producto y sus productos complementarios.
