Renkforce Raspberry Pi 2253747 Operating Instructions

Bedienungsanleitung

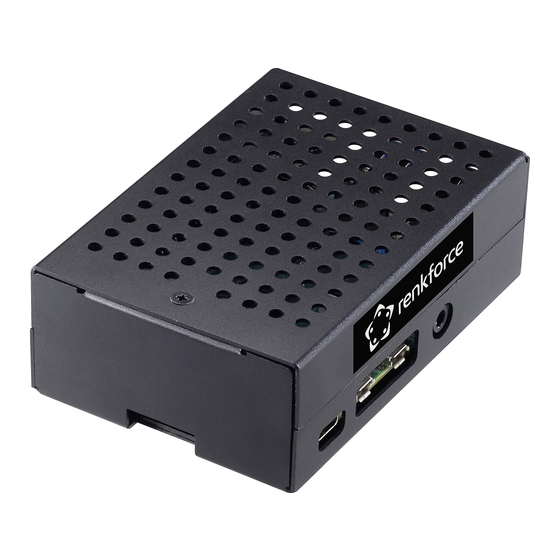

Raspberry Pi Aluminium-Gehäuse mit Lüfter
®
Best.-Nr. 2253747
Bestimmungsgemäße Verwendung
Das Produkt ist zum Einbau und zur Fixierung einer passenden Raspberry Pi
im Kapitel „Technische Daten"). Ein mitgelieferter Lüfter dient zur Kühlung der eingebauten Pla-
tine im laufenden Betrieb. Die Stromversorgung des Lüfters erfolgt über den entsprechenden
Anschluss an der Platine.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann
das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren
wie z.B. Kurzschluss, Brand, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau
durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedie-
nungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen In-
haber. Alle Rechte vorbehalten.
Lieferumfang
• Aluminiumgehäuse • 7 x Schraube
• 30 mm Lüfter • Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in die-
ser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Be-
dienung gegeben werden sollen.
Dieses Gerät ist CE-konform und erfüllt somit die erforderlichen nationalen und eu-
ropäischen Richtlinien.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sach-
schäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleis-
tung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kin-
der zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämp-
fen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Be-
trieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb
ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen ge-
lagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beant-
wortet werden, wenden Sie sich an unseren technischen Kundendienst oder an
andere Fachleute.
b) Angeschlossene Geräte
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übri-
gen Geräte, an die das Produkt angeschlossen wird.
c) Personen und Produkt
• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine
mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssig-
keit oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem
solchen Fall die zugehörige Stromversorgung stromlos (z.B. Sicherungsautomat
abschalten) und ziehen Sie danach den Netzstecker des ansgeschlossenen Stro-
versorgungsgeräts aus der Netzsteckdose. Das Produkt darf danach nicht mehr
betrieben werden, bringen Sie es in eine Fachwerkstatt.
-Platine (siehe
®
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann
unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zim-
mertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann
u.U. mehrere Stunden dauern.
• Blockieren Sie während es Betriebs des Produkts keine Lüftungsöffnungen im
Gehäuse.
Inbetriebnahme
• Entfernen Sie die Gehäuseabdeckung. Schrauben Sie dazu die Befestigungsschraube mit
einem passenden Schraubendreher heraus.
• Nehmen Sie die Gehäuseabdeckung ab.
• Sie können jetzt eine Platine einbauen. Schrauben Sie die Raspberry Pi
vier mitgelieferten Schrauben im Gehäuse fest.
• Der Lüfter benötigt zwei Schrauben zur Befestigung im Gehäuse.
• Verbinden Sie den Verbinderstecker des Lüfters mit der dafür vorgesehenen Stromversor-
gung auf der Platine.
• Verschließen Sie die Gehäuseabdeckung wieder und drehen die Gehäuseschraube fest.
Pflege und Reinigung
• Das Produkt ist für Sie wartungsfrei.
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder an-
dere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion
beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts. Staub aus den
Lüftungsöffnungen lässt sich sehr leicht mit einem sauberen, weichen Pinsel und einem
Staubsauger entfernen.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umwelt-
schutz.
Technische Daten
Eingangsspannung ....................... 5 V/DC, 0,2 A
Geeignet für .................................. Raspberry Pi
Verbinder ...................................... Dupont-Anschluss für GPIO-Pin
Kabellänge .................................... 8 cm
Gehäusematerial .......................... Aluminium
Lüftergeschwindigkeit ................... 8000 U/min
Luftdurchsatz ................................ 3,09 CFM
Betriebsbedingungen .................... -20 bis +60 ºC, 10 – 80 %
Lagerbedingungen ........................ -20 bis +60 ºC, 10 – 80 %
Lüfterabmessungen ...................... 30 x 30 x 7 mm
Abmessungen (L x B x H ) ............ 95 x 85 x 35 mm
Gewicht ......................................... 50 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2020 by Conrad Electronic SE.
2B - 4B
®
relative Luftfeuchte (nicht kondensierend)
relative Luftfeuchte (nicht kondensierend)
*2253747_1_0620_02_DS_m_2L_(1)
-Platine mit den
®
