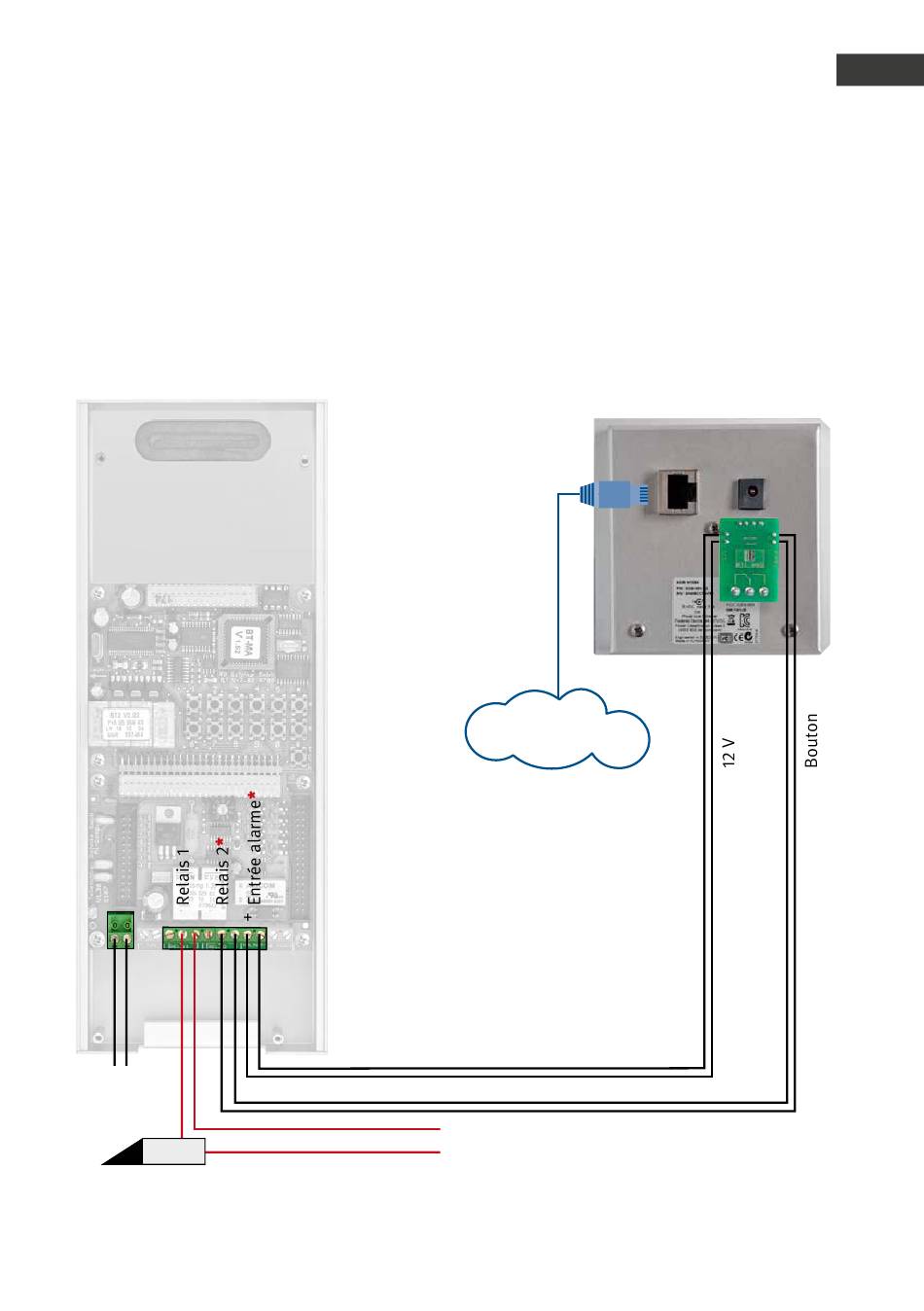

1.5. Schéma de raccordement a / b
Caméra avec portier téléphonique a / b
Caméra avec appli B-Smart, pas d'audio disponible sur la vidéo par l'appli
Électronique de base a / b
Ligne
analogique
a/b
gâche
www.behnke-online.fr
*
Attention : retirer l'isolation avant le raccordement.
*L'entrée alarme doit être configurée de manière à ce que son
activation déclenche le relais 1. La programmation suivante
doit être effectuée au niveau du portier téléphonique :
–
* 0000 ▸ Activer le menu configuration
17 8 # ▸ L'entrée alarme déclenche la fonction du
bouton 4
24 *71 # ▸ Bouton 4 active le relais 1
* ▸ Quitter le menu configuration
Module caméra
Réseau
12 V ~
Instructions B-Smart
Introduction
RJ 45
