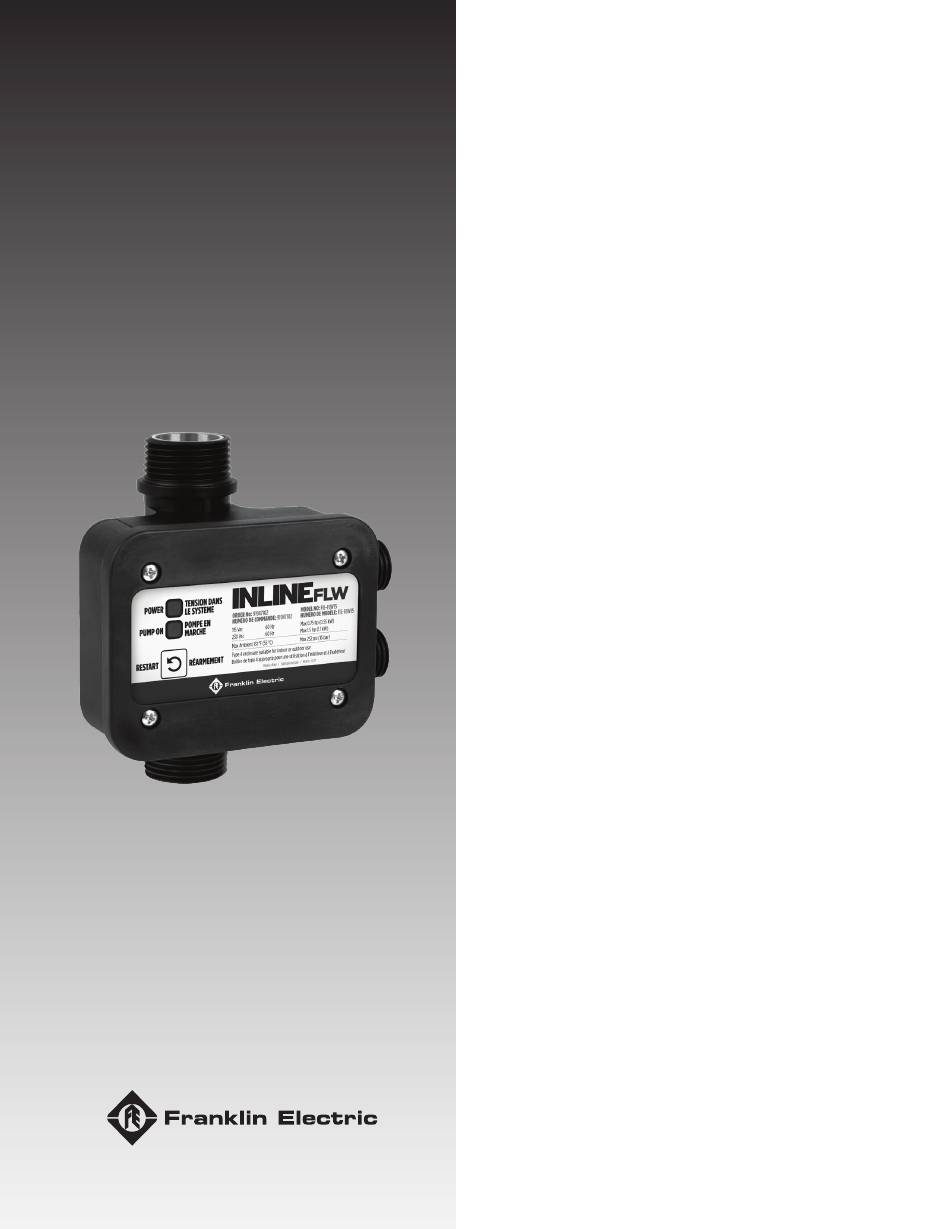

  • Page 1 INLINE FLOW Owner's Manual...

  • Page 2: Before Getting Started

    This equipment should be installed by technically qualified personnel. Failure to install it in compliance with national and local electrical and plumbing codes and within Franklin Electric recommendations may result in electrical shock or fire hazard, unsatisfactory performance, or equipment failure. Installation information is available through pump manufacturers and distributors, or directly from Franklin Electric at our toll-free number 1-800-701-7894.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS Before Getting Started................. 2 Getting Started.

  • Page 4: Getting Started

    GETTING STARTED DESCRIPTION This owner's manual provides you with the information required This device activates your pump as water is used in the building. to safely own and operate your flow control switch. Retain these Once the flow stops, the pump turns off. This will protect your pump instructions for future reference.

  • Page 5: Specifications

    Table 1 between motor starts (for Franklin Electric 4" Submersible Motors MOTOR RATING MAXIMUM STARTS see Table 1). For non-submerged, centrifugal pump/motors, regular...

  • Page 6: Installation: Electrical Wiring

    INSTALLATION: ELECTRICAL WIRING WARNING Hazardous voltage can shock, burn, or Installation Procedure: Wiring cause death. Disconnect electrical power at the main breaker. CAUTION Improper wiring can result in permanent damage to the system. Pump connection must comply with National 2. Confirm the voltage rating matches the pump/motor's voltage Electric Code (NEC) or Canadian Electric Code (CEC) rating and that the device's hp/kW rating is equal to or greater and all applicable local codes.
  • Page 7 NOTICE NOTE: The components marked out with an X in Figures 7 and 8 Install the cable/conduit connector with are not used for that specific installation. the arrow pointing towards the flow control, as shown in the figures. FOLLOW ARROW DIRECTION To Controller To 1/2"...

  • Page 8: Operation

    OPERATION MAINTENANCE This device is maintenance-free. In case of system maintenance, Control Panel review and understand the following safety warnings and product Green LED on Power On Device energized instructions prior to performing any service. Yellow LED on Pump On Pump running Hazardous voltage.

  • Page 9: Troubleshooting

    TROUBLESHOOTING If the device and pump do not seem to be operating correctly together by starting and stopping with water usage, first check that the technical features of the flow controller and the pump are compatible. Use the table and figures in this manual to confirm compatibility.
  • Page 10 NOTES...
  • Page 11 NOTES...

  • Page 12: Standard Limited Warranty

    STANDARD LIMITED WARRANTY Except as set forth in an Extended Warranty, for twelve (12) months from the date of installation, but in no event more than twenty-four (24) months from the date of manufacture, Franklin hereby warrants to the purchaser (“Purchaser”) of Franklin’s products that, for the applicable warranty period, the products purchased will (i) be free from defects in workmanship and material at the time of shipment, (ii) perform consistently with samples previously supplied and (iii) conform to the specifications published or agreed to in writing between the purchaser and Franklin.
  • Page 13 CONTRÔLE DE DÉBIT EN LIGNE Manuel d’utilisation...
  • Page 14 AVANT DE COMMENCER Consultez et respectez toutes les directives de sécurité. Consultez les plaques signalétiques du produit pour obtenir des directives d’utilisation et des spécifications additionnelles. Cet appareil est une commande de fonctionnement montée de manière indépendante, pour une utilisation avec des pompes d’eau conformes aux valeurs nominales indiquées dans la table de spécifications et à...
  • Page 15 TABLE DES MATIÈRES Avant de commencer................. . 2 Pour commencer .

  • Page 16: Pour Commencer

    POUR COMMENCER DESCRIPTION Ce manuel d’utilisation vous fournit l’information requise pour Ce dispositif active votre pompe lorsqu’on utilise de l’eau dans utiliser de manière sécuritaire votre interrupteur de contrôle du débit. l’immeuble. Lorsque le débit cesse, la pompe s’arrête. Cela protège Conservez ces directives pour référence ultérieure.

  • Page 17: Spécifications

    SPÉCIFICATION MOTEUR MAXIMUM STARTS POUR UNE les démarrages (pour les moteurs submersibles Franklin Electric 4 " les pompes / PERIODE DE 24 HEURES moteurs centrifuges immergés, les démarrages réguliers plus fréquents que 10 par MONOPHASÉ...

  • Page 18: Installation : Câblage Électrique

    INSTALLATION : CÂBLAGE ÉLECTRIQUE AVERTISSEMENT Procédure d’installation : Câblage Des tensions dangereuses peuvent provoquer une décharge Coupez le courant du disjoncteur principal. électrique, des brûlures ou la mort. ATTENTION 2. Confirmez que la tension nominale correspond à la tension Un câblage inadéquat peut nominale de la pompe/du moteur et que la puissance provoquer des dommages permanents au système.
  • Page 19 REMARQUE REMARQUE Installez le connecteur Les composants marqués d’un X dans de conduit/câble avec la flèche pointant vers le contrôle de débit, les figures 7 et 8 ne sont pas utilisés pour cette installation particulière. comme illustré dans les figures. SUIVRE LA DIRECTION DE LA FLÈCHE Vers le Vers NPT 1/2 po contrôleur...
  • Page 20 FONCTIONNEMENT MAINTENANCE Le dispositif n’a besoin d’aucune maintenance. En cas de Panneau de commande maintenance du système, revoyez et assurez-vous de comprendre les Voyant à DEL avertissements de sécurité et les directives sur le produit qui suivent En fonction Dispositif sous tension vert allumé...

  • Page 21: Dépannage

    DÉPANNAGE Si le dispositif et la pompe ne semblent pas fonctionner correctement en démarrant et en s’arrêtant ensemble selon l’utilisation d’eau, vérifiez d’abord que les caractéristiques techniques du contrôleur de débit et de la pompe sont compatibles. Utilisez le tableau et les données manuel pour confirmer la compatibilité.
  • Page 22 REMARQUES...
  • Page 23 REMARQUES...

  • Page 24: Garantie Limitée Standard

    GARANTIE LIMITÉE STANDARD Sauf mention contraire dans le cadre d’une garantie prolongée, pour douze (12) mois à compter de la date d’installation, mais en aucun cas pour plus de vingt-quatre (24) mois à compter de la date de fabrication, Franklin garantit par les présentes à l’acheteur (« l’acheteur ») de produits Franklin que, pour la période applicable de garantie, les produits achetés (i) seront exempts de défaut de main-d’œuvre et de matériau au moment de l’expédition, (ii) fonctionneront de manière conforme aux échantillons fournis précédemment et (iii) seront conformes aux spécifications publiées ou convenues par écrit entre l’acheteur et Franklin.
  • Page 25 FLUJO INLINE Manual del propietario...

  • Page 26: Antes De Empezar

    Este equipo debe ser instalado por personal técnicamente calificado. Si la bomba se instala en contravención de las regulaciones locales y nacionales de electricidad y plomería, y las recomendaciones de Franklin Electric, podrían producirse descargas eléctricas, riesgos de incendio, un rendimiento insatisfactorio o fallas del equipo. Se puede obtener información para la instalación a través de los fabricantes o distribuidores de la bomba, o llamando directamente a Franklin Electric a nuestra línea gratuita, 1-800-701-7894.
  • Page 27 ÍNDICE Antes de empezar ..................2 Introducción .

  • Page 28: Introducción

    INTRODUCCIÓN DESCRIPCIÓN Este manual del propietario le proporciona la información necesaria Este dispositivo activa la bomba cuando se utiliza agua en el edificio. para poseer y operar el interruptor de control de flujo de manera Una vez que el flujo se detiene, la bomba se apaga. Esto protegerá segura.

  • Page 29: Especificaciones

    Tabla 1 entre arranques del motor (para Franklin Electric 4 "motores sumergibles, consulte VALOR MOTOR MÁXIMOS COMIENZOS la Tabla 1).

  • Page 30: Instalación: Cableado Eléctrico

    INSTALACIÓN: CABLEADO ELÉCTRICO ADVERTENCIA El voltaje peligroso puede Procedimiento de instalación: Cableado ocasionar descargas, quemaduras o la muerte. Desconecte el suministro eléctrico en el interruptor principal. PRECAUCIÓN El cableado inapropiado puede causar daños permanentes al sistema. 2. Confirme que la clasificación de voltaje coincida con la de la La conexión de la bomba debe cumplir con el Código Eléctrico bomba o del motor y que la clasificación hp/kW del dispositivo Nacional (National Electric Code, NEC) o el Código Eléctrico Canadiense...
  • Page 31 AVISO NOTA: Los componentes marcados con una X en las Instale el conector del cable/conducto con Figuras 7 y 8 no se utilizan para esa instalación específica. la flecha apuntando hacia el control de flujo, como se muestra en las figuras. SIGA LA DIRECCIÓN DE LAS FLECHAS Al controlador Al NPT de 1/2"...

  • Page 32: Funcionamiento

    FUNCIONAMIENTO MANTENIMIENTO El dispositivo no requiere mantenimiento. En caso de Panel de control mantenimiento del sistema, revise y comprenda las siguientes Alimentación advertencias de seguridad e instrucciones del producto antes LED verde encendida Dispositivo activado encendida de realizar cualquier servicio. Bomba Bomba en LED amarillo encendida...

  • Page 33: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS Si el dispositivo y la bomba no parecen estar funcionando correctamente juntos, y se inician y detienen con el uso de agua, compruebe primero que las características técnicas del controlador de flujo y la bomba sean compatibles. Utilice la tabla y las figuras de este manual para confirmar la compatibilidad.
  • Page 34 NOTAS...
  • Page 35 NOTAS...

  • Page 36: Garantía Estándar Limitada

    GARANTÍA ESTÁNDAR LIMITADA Excepto con lo expuesto en la Garantía Ampliada, por doce (12) meses a partir de la fecha de instalación, pero en ninguna circunstancia por más de veinticuatro (24) meses a partir de la fecha de fabricación, por medio del presente, Franklin garantiza al comprador (“Comprador”) de los productos Franklin que, durante el periodo correspondiente de la garantía, los productos comprados estarán (i) libres de defectos en mano de obra y materiales al momento del envío, (ii) se desempeñan de manera consistente con las muestras previamente proporcionadas, y (iii) cumplen con las especificaciones publicadas o acordadas por escrito entre el comprador y Franklin.
