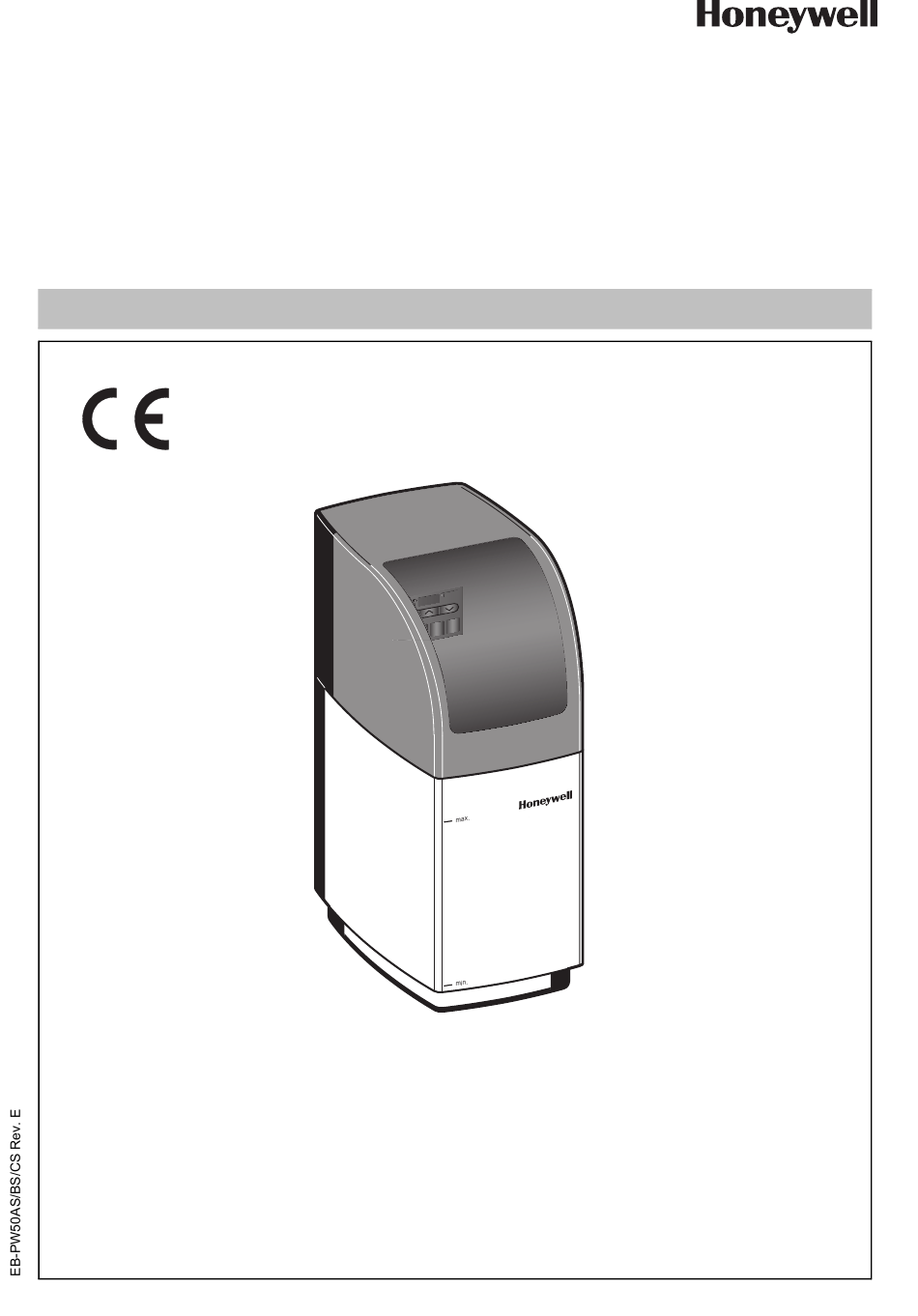

PW50AS/BS/CS
KaltecSoft
Einbau-Anleitung • Installation Instructions • Notice d'installation
Installatie Instructies • Instrucciones de instalación
Wasserbehandlungsgerät
Anleitung zum späteren Gebrauch aufbewahren!
Keep instructions for later use!
Water Softener
Conserver la notice pour usage ultérieur!
L'appareil de traitement de l'eau
Handleiding bewaren voor later gebruik!
Waterbehandelingsapparaat
¡Guardar estas Instrucciones para su uso futuro!
Equipo de descalcificación de agua
Advertisement
Table of Contents
Related Manuals for Honeywell KaltecSoft PW50-AS
Summary of Contents for Honeywell KaltecSoft PW50-AS
- Page 1 PW50AS/BS/CS KaltecSoft Einbau-Anleitung • Installation Instructions • Notice d'installation Installatie Instructies • Instrucciones de instalación Wasserbehandlungsgerät Anleitung zum späteren Gebrauch aufbewahren! Keep instructions for later use! Water Softener Conserver la notice pour usage ultérieur! L’appareil de traitement de l’eau Handleiding bewaren voor later gebruik! Waterbehandelingsapparaat ¡Guardar estas Instrucciones para su uso futuro! Equipo de descalcificación de agua...
-
Page 2: Montage
IP 22 nen-ø Schlauch min. 13mm, 1/2"). Anschlussgröße 3/4" AG Auf freien Auslauf achten! Anschluss Abwasser 1/2" Schlauchtülle 5. Varianten Benennung Harzvolumen Abwasser, Regenerationswasser (l/Regeneration) PW50-AS KaltecSoft 10 Liter PW50-BS KaltecSoft 15 Liter PW50-CS KaltecSoft 20 Liter www.honeywell.com MU1H-1412GE23 R0910... -
Page 3: Einstellung Uhrzeit
An erster Entnahmestelle Wasserprobe entnehmen Faktor F für °dH 42.000 Mit Härtemessbesteck Wasserhärte ermitteln Wasserhärte Rohwasser 19 °dH Wasserbehandlungsgerät in Stellung "Service" bringen eingestellte Resthärte 5 ° dH (Griffe senkrecht) Einstellwert = 42.000 : (19-5) Einstellwert = 3.000 MU1H-1412GE23 R0910 www.honeywell.com... -
Page 4: Betrieb
In dieser Stellung wird das Rohwasser enthärtet und gemäß Einstellung des Einstellgriffs mit hartem Wasser verschnitten. 9.4.3Einfahrbetrieb In den ersten 1-2 Wochen Laufzeit befindet sich ein fabrikneues Wasserbehandlungsgerätes im Einfahrbetrieb. Während dieser Zeit kann es zu Geräuschentwicklung während Regeneration kommen, die aber nach ca. 1-2 Wochen von selbst verschwinden. MU1H-1412GE23 R0910 www.honeywell.com... - Page 5 Einstel- Abdeckhaube vom Kabinett abnehmen lung zu gelangen Salzdeckel vom Kabinett abnehmen Füllstand im Kabinett überprüfen Wenn Salzstand auf unter 10 cm abgefallen, Blocksalz nachfüllen (Kapitel 8.2) Salzdeckel aufsetzen Abdeckhaube auf Kabinett aufsetzen MU1H-1412GE23 R0910 www.honeywell.com...
- Page 6 Gemäß europäischer und nationaler Normen (z.B. (Giffe waagerecht) DIN 1988 Teil 8) sind regelmäßige Wartungsmaßnahmen Abdeckhaube vom Kabinett abnehmen durchzuführen. Honeywell bietet hierfür geeignete Wartungs- Salzdeckel von Kabinett abnehmen sets an Solerohr innen und außen auf Verschmutzung und Salz- ablagerungen überprüfen Wartungsarbeiten dürfen nur von qualifiziertem Fach-...
- Page 7 Harz austauschen (KD*) Zu viel Wasser im Vorratsbehälter Soleleitung verschmutzt Soleleitung reinigen Abwasserschlauch verstopft Abwasserschlauch reinigen ggf. ersetzen Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen Soleventil verschmutzt oder defekt Soleventil reinigen ggf. ersetzen (KD*) *KD = Kundendienst MU1H-1412GE23 R0910 www.honeywell.com...
- Page 8 (inner tube ø min. 13 mm, 1/2") Connection sewerage 1/2" hose nozzle Make sure the seal is fitted properly! 5. Options Type Resin volume (l) Waste water, regeneration water (l/regeneration) PW50-AS KaltecSoft 10 litres PW50-BS KaltecSoft 15 litres PW50-CS KaltecSoft 20 litres www.honeywell.com MU1H-1412GE23 R0910...
-
Page 9: Time Setting
Determine the water hardness via a hardness measuring Raw water hardness 19 °dH instrument set residual hardness 5 ° dH Set the water conditioning device to "Service" Set value = 42.000 : (19-5) (handles to position straight) Set value = 3.000 MU1H-1412GE23 R0910 www.honeywell.com... -
Page 10: Capacity Setting
In this position the raw water is softened and blended with hard water as to the setting of the blending adjuster 9.4.3Start-Up operation For the first 1-2 week running period the brand-new water conditioning device is in start-up operation During this period noise development can occur during regeneration but will automatically disappear after approx. 1-2 weeks MU1H-1412GE23 R0910 www.honeywell.com... -
Page 11: Power Failure
Remove the salt lid from the cabinet Check the level in the cabinet If the salt level has fallen below 10 cm, Refill block salt (Chapter 8.2) Attach the salt lid Replace the covering cap on the cabinet MU1H-1412GE23 R0910 www.honeywell.com... -
Page 12: Troubleshooting
Set the water conditioning device to "Bypass" According to European and national standards, regular main- (handles to position cross) tenance measures must be taken. Honeywell provides suita- Remove the covering cap from the cabinet ble maintenance kits Remove the salt lid from the cabinet... - Page 13 Drain tube is blocked Clean and, if necessary, replace drain tube Incorrect settings at the control valve Check the control valve settings Brine valve is contaminated or defective Clean and, if necessary, replace brine valve (CS*) *CS = Customer Service MU1H-1412GE23 R0910 www.honeywell.com...
-
Page 14: Description Fonctionnelle
(ø intérieur du flexible min. 13 mm, 1/2") 5. Variantes Veillez à ce que le joint soit bien fixé ! Désignation Volume eau de régénération de résinen (l/régénération) PW50-AS KaltecSoft 10 litres PW50-BS KaltecSoft 15 litres PW50-CS KaltecSoft 20 litres www.honeywell.com MU1H-1412GE23 R0910... -
Page 15: Mise En Service
Déterminer la dureté de l'eau à l'aide du dispositif de Dureté résiduelle réglée 5 ° dH contrôle de dureté. Valeur réglée = 42.000 : (19-5) Mettre l'appareil de traitement de l'eau en position "ser- Valeur réglée = 3.000 vice" (poignées à la verticale) MU1H-1412GE23 R0910 www.honeywell.com... - Page 16 Dans cette position, l'eau est adoucie et mélangée avec de l'eau dure en fonction du réglage de la vis de mélange 9.4.3 Rodage Tout conditionneur sortant d'usine se trouve en rodage pendant 1 à 2 semaines de fonctionnement Pendant ce temps, la régénération peut s'accompagner de quelques bruits, lesquels disparaîtront d'eux-mêmes après 1 à 2 se- maines. MU1H-1412GE23 R0910 www.honeywell.com...
-
Page 17: Panne De Courant
Si le niveau de sel est descendu au-dessous de 10 cm, Appuyer une fois sur la touche pour aller à la pro- remettre du sel (Chapitre 8.2) chaine rubrique de réglage Remettre en place le couvercle du réservoir de sel Remettre le capot sur le bac MU1H-1412GE23 R0910 www.honeywell.com... -
Page 18: Défaut / Recherche De Panne
Mettre le conditionneur de l'eau en position "bypass" Selon des normes européennes et nationales, des mesures (poignées à l’horizontale) régulières d'entretien doivent être prises. Honeywell fournit Retirer le capot du bac les kits appropriés d'entretien Enlever le couvercle du bac à sel du cabinet Pour conserver la garantie de l'appareil il est impératif... - Page 19 Réglages erronés sur la vanne de commande Vérifier les réglages de la vanne de commande La vanne de saumure est encrassée ou défec- Nettoyer la vanne de saumure et la remplacer le tueuse cas échéant (*SAV) *SAV = Service après-vente MU1H-1412GE23 R0910 www.honeywell.com...
- Page 20 13 mm, 1/2") Beveiligingsklasse IP 22 Let op dat de aansluiting goed vast zit! Aansluitingsmaat 3/4" AG Aansluiting afvalwater 1/2" Slangtuit 5. Modellen Aanduiding Harsvolume(l) Afvalwater (l/regeneration) PW50-AS KaltecSoft 10 liter PW50-BS KaltecSoft 15 liter PW50-CS KaltecSoft 20 liter www.honeywell.com MU1H-1412GE23 R0910...
-
Page 21: Instelling Klok
42.000 Met het meetinstrument de hardheid van het water bepa- Waterhardheid leidingwater 19 °dH Geregelde resthardheid 5 ° dH Waterverzachter in de positie 'service' zetten Instelwaarde = 42.000 : (19-5) (afsluiters in rechte positie) Instelwaarde = 3.000 MU1H-1412GE23 R0910 www.honeywell.com... - Page 22 In deze stelling wordt het leidingwater onthard, en met hard water gemengd, volgens de instelling van het mengventiel 9.4.3 Aanloopperiode Tijdens de eerste 1-2 weken in bedrijf bevindt een gloednieuw waterbehandelingsapparaat zich in de aanloopperiode In deze tijd kunnen er geluiden optreden tijdens de regeneratie, die echter na ca. 1-2 weken vanzelf verdwijnen MU1H-1412GE23 R0910 www.honeywell.com...
- Page 23 Zoutdeksel van het reservoir nemen mogelijkheid te komen Vulstand in het reservoir controleren Indien pekelstand tot onder 10 cm is gezonken onthar- derzout bijvullen (Hoofdstuk 8.2) Deksel weer op de zoutbak doen Afdekkap weer op het reservoir zetten MU1H-1412GE23 R0910 www.honeywell.com...
- Page 24 12.2 Onderhoud Waterverzachter in de positie 'bypass' zetten Volgens Europese en nationale normen, moeten de regelma- (afsluiters in horizontale positie) tige onderhoudsmaatregelen worden getroffen. Honeywell Afdekkap van het reservoir nemen verstrekt geschikte onderhoudsuitrustingen Pekeldeksel van het reservoir nemen Pekelbuis van binnen en buiten controleren op vervuiling...
- Page 25 Te veel water in het reservoir Pekelleiding vervuild Pekelleiding reinigen Afvalwaterslang verstopt Afvalwaterslang controleren en eventueel vervangen Foutieve instelling van de regelklep Instelling van de regelklep controleren Pekelventiel vervuild of defect Pekelventiel reinigen en eventueel vervangen (klantenservice) MU1H-1412GE23 R0910 www.honeywell.com...
-
Page 26: Descripción De Funcionamiento
¡Procure que el desagüe fluya libremente! Conexión agua residual 1/2" Boquilla de manguera 5. Variante Denominación Volumen de Agua residual, agua de resina regeneración (I/regeneración) PW50-AS KaltecSoft 10 litros PW50-BS KaltecSoft 15 litros PW50-CS KaltecSoft 20 litros www.honeywell.com MU1H-1412GE23 R0910... -
Page 27: Puesta En Servicio
42.000 Medir la dureza del agua Dureza de agua primaria 19 °dH Activar el modo de operación "Servicio" (manillas verti- dureza residual ajustada 5 ° dH cales) Valor ajuste = 42.000 : (19-5) Valor ajuste = 3.000 MU1H-1412GE23 R0910 www.honeywell.com... - Page 28 En esta posición el agua primaria está siendo descalcificada y mezclada con agua primaria según la relación de mezcla ajustada. 9.4.3 Rodaje En las primeras 1-2 semanas un equipo de descalcificación nuevo se encuentra en rodaje. Durante ese tiempo pueden producirse ruidos durante la regeneración los cuales desparecen automáticamente después de 1-2 semanas. MU1H-1412GE23 R0910 www.honeywell.com...
-
Page 29: Corte De Energía
Sacar tapa de sal Pulsar tecla para llegar al siguiente ajuste Controlar nivel de llenado Cuando el nivel es inferior a los 10 cm, rellenar sal (capítulo 8.2) Poner tapa de sal Tapar carcasa MU1H-1412GE23 R0910 www.honeywell.com... - Page 30 8) el equipo tiene que ser sometido a mantenimientos regula- Levantar tapa de carcasa res. Honeywell ofrece sets de mantenimiento aptos para es- Sacar tapa de sal tas tareas Controlar tubo de salmuera adentro y afuera por si hay suciedad o depósitos de sal...
- Page 31 Limpiar manguera o cambiar si necesario Ajustes erróneos en válvula de control Controlar ajustes de válvula de control Válvula de salmuera sucia o defectuosa Limpiar válvula de salmuera o cambiar si necesario (SC*) *SC = servicio al cliente MU1H-1412GE23 R0910 www.honeywell.com...
- Page 32 Automation and Control Solutions Honeywell GmbH Manufactured for and on behalf of the Environmental and Combustion Controls Division of Hardhofweg Honeywell Technologies Sàrl, Z.A. La Pièce 16, D-74821 Mosbach 1180 Rolle, Switzerland by its Authorised Represen- tative Honeywell GmbH Phone: (49) 6261 810...
- Page 33 Einstellwert / Setting / Valeur de réglage / Instel waarde / Ajuste Faktor / Factor / Facteur / Factor F (°dH) (°fH) (ppm) PW50-AS 28.000 50.000 500.000 PW50-BS 42.000 75.000 750.000 PW50-CS 56.000 100.000 1.000.000 Einstellgriff Adjuster knob Bouton de réglage Instelbare greed www.honeywell.com MU1H-1412GE23 R0910...
- Page 34 8 Mise en service ........ 15 9 Exploitation ........16 10 Réglages .......... 17 11 Panne de courant ......17 12 Maintenance ........17 13 Matériel en fin de vie ....... 18 14 Défaut / recherche de panne ..18 MU1H-1412GE23 R0910 Honeywell GmbH...
