Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Kabeltesters gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
•
Einfache Leitungsüberprüfung Ihrer
Netzwerkinstallation.
•
Der Meßempfänger ist separierbar, d.h. man
kann sowohl lose, als auch fest installierte Kabel
testen.
•
Es kann die Verbindung mit Hilfe von
Leuchdioden auf Durchgang, Unterbrechung,
Kurzschluss, Masseverbindung, Termination und
auf gekreuzte Adern geprüft werden.
•
Komfortable Eintastenbedienung, automatischer
Scanvorgang und übersichtliches Anzeigefeld.
Sicherheitshinweise
•
Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
•
Achtung: Mit diesem Tester dürfen nur spannungsfreie Kabel gefprüft werden (Lebensgefahr!).
•
Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht nutzen wollen.
•
Das Gerät keinen mechanischen Belastungungen, hohen Temperatauren oder Feuchtigkeit aussetzen.
•
Reinigen Sie das Gerät mit einem weichen trockenen Tuch.
•
Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
•
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
•
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Bedienungsanleitung

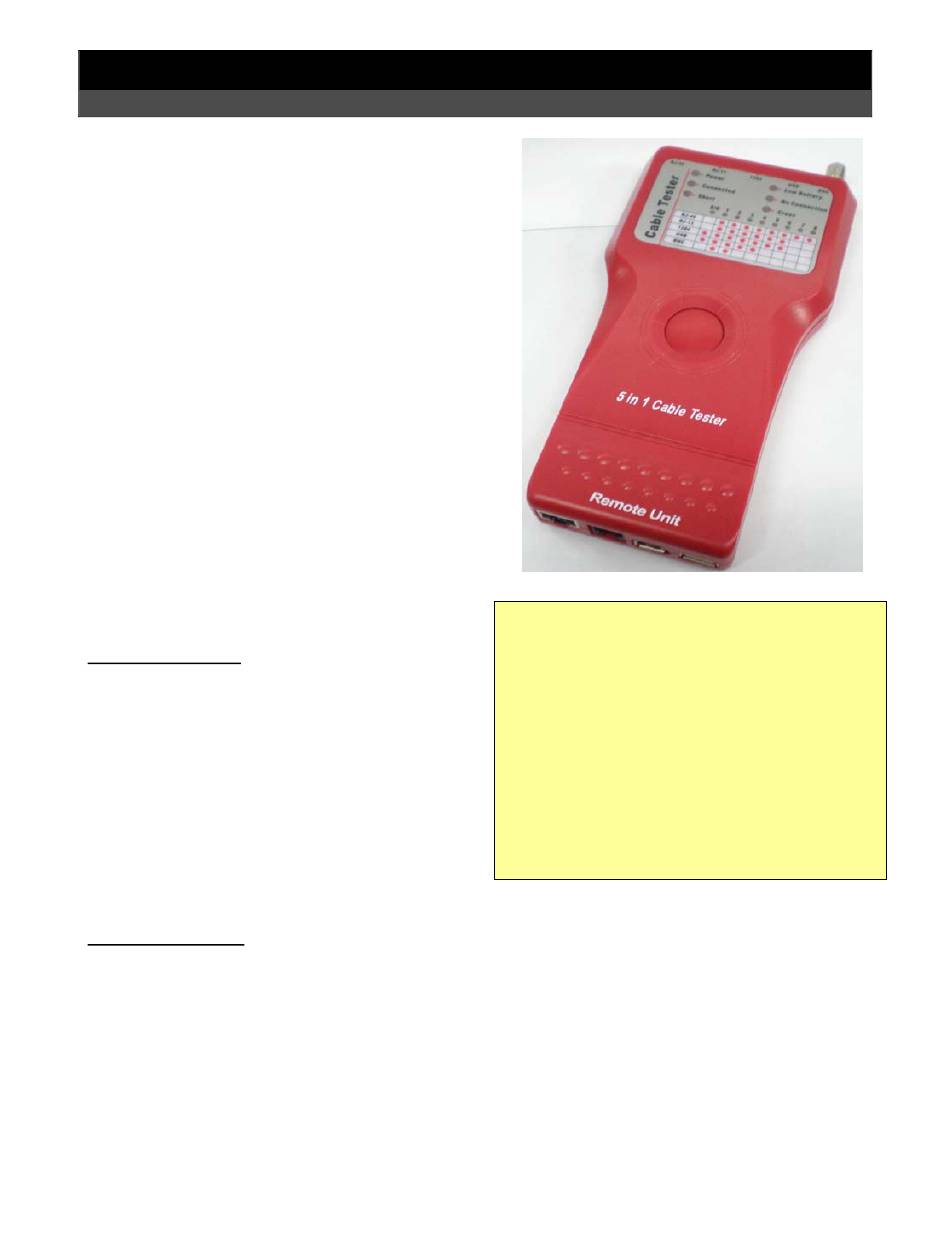

Netzwerkkabeltester McCheck "ST-50 USB"
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technische Daten:
Gewicht: 202 g
Maße (H*B*T): 200*100*26 mm
Betrieb: 9 V Blockbatterie (6F22)
Steckertypen: RJ-11, RJ-45, IEEE 1394, BNC, USB
In der Lieferung enthalten:
1x Testkabel mit RJ-11-Steckern
1x Testkabel mit RJ-45-Steckern
1x Testkabel mit BNC-Steckern
1x BNC-Abschlusswiderstand
646-912
