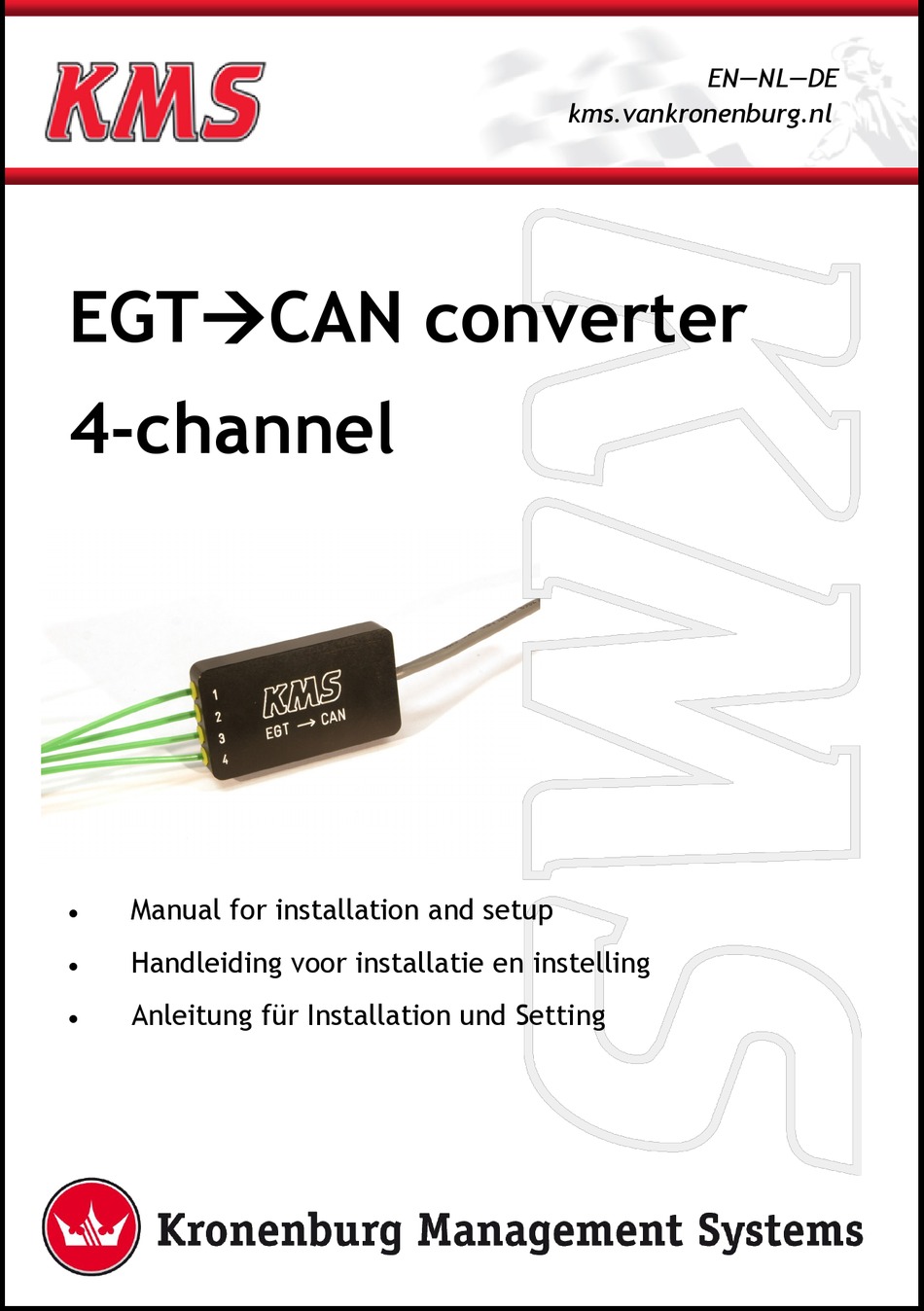

- Page 1 EN—NL—DE kms.vankronenburg.nl EGTCAN converter 4-channel Manual for installation and setup • Handleiding voor installatie en instelling • Anleitung für Installation und Setting •...
- Page 3 EN—NL—DE kms.vankronenburg.nl EGTCAN converter 4-channel Part nr: 01-01-01-0011 Technical specifications and installation...
-
Page 4: About The Kit
K-type thermocouple sensors. As the KMS EGT to CAN converter is not equipped with a display (unlike the KMS EGT display kit), monitoring the 4- channel inputs can be done on the KMS CAN display, KMS motormanagement soft- ware or data logging. - Page 5 Wiring of the black 4-pole CAN-bus connector is as follows: Pin nr Colour Function 12V supply Black Ground White Can High (+) Can Low (-) Green Male CAN connector front: Female CAN connector front: __________________________________________________________ KMS Exhaust Gas Temperature CAN converter 4-channel Part nr: 01-01-01-0011...
- Page 6 EGT’s for the aux output functions. When both an KMS EGT CAN converter and KMS EGT display are connected to the KMS ECU, the KMS EGT CAN converter will be used for the EGT input corrections in the Motormanagement software.
- Page 7 EN—NL—DE kms.vankronenburg.nl UGTCAN omvormer 4-kanaals Onderdeel nr: 01-01-01-0011 Technische specificaties en installatie...
- Page 8 K-type thermokop- pels. Omdat de KMS naar CAN omvormer niet uitgerust is met een display (zoals de UGT Display kit), kunnen de 4 inputs worden weergegeven in het KMS Can display, de KMS motormanagement software of in de data logger.
- Page 9 De aansluiting van de zwarte 4-polige stekker is als volgt: Pin nr Kleur Functie Rood 12V voeding Zwart Massa CAN hoog (+) CAN laag (-) Groen Voorkant mannelijke CAN-stekker: Voorkant vrouwelijke CANstekker: __________________________________________________________ KMS Uitlaat Gas Temperatuur CAN omvormer 4-kanaals Onderdeel nr: 01-01-01-0011...
- Page 10 EN—NL—DE kms.vankronenburg.nl Na het installeren van de UGT CAN omvormer 4-kanaals moet de KMS motorma- nagement software correct worden ingesteld. Zie onderstaande instructies en de motormanagement software handleiding voor meer informatie. De KMS ECU en Motormanagement software gebruiken thermokoppel ingang num- mer 1 als de UGT voor alle correcties (boost, brandstof en aux) in de software.
- Page 11 EN—NL—DE kms.vankronenburg.nl AGTCAN Konverter 4-Kanäle Teilenummer: 01-01-01-0011 Technische Information und Einstellung...
- Page 12 4-Kanal-Eingaben können auf dem KMS CAN Display, das KMS Motormanagement oder den Datenlogger erfolgen. Das KMS AGT CAN Konverter 4-Kanal weist einen Messbereich von 0 bis 1200 mit einer Genauigkeit von 1%. Dies bedeutet, dass es möglich ist, die Sensoren zum Messen anderer Temperaturen, beispielsweise verwendet werden: öl-, wasser-,...
- Page 13 Verdrahtung der schwarzen 4-poliger CAN-Stecker ist wie folgt: Position Farbe Funktion 12V Versorgung Schwarz Masse Weiβ CAN High (+) Grün CAN Low (-) Frontseite männlicher Stecker: Frontseite weiblicher Stecker: __________________________________________________________ KMS Auspuff Gas Temperatur CAN Konverter 4-Kanäle Teilenummer: 01-01-01-0011...
- Page 14 2 und höher werden als die zweiten und höheren AGT für die Hilfsausgangsfunktionen verwendet. Wenn sowohl ein AGT CAN Konverter und ein KMS AGT Display sind mit der ECU verbunden ist, wird der Konverter für die AGT Eingangs Korrekturen in der Software verwendet werden.
- Page 16 Please visit our website for more information, manuals, software and prices: kms.vankronenburg.nl...
