- Page 1 Model : Frame MONTAGE- UND GEBRAUCHSANWEISUNG INSTRUCTIONS ON MOUNTING AND USE PRESCRIPTIONS DE MONTAGE ET MODE D’EMPLOI MONTAGEVOORSCHRIFTEN EN GEBRUIKSAANWIIZING MONTAJE Y MODO DE EMPLEO ISTRUZIONI DI MONTAGGIO E D’USO...
- Page 2 Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro Always wear work gloves for all installation and maintenance operations Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen. Munissez-vous de gants de travail avant d’ e ffectuer toute opération d’installation et d’ e ntretien. Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.
- Page 3 dima template Ersatzteile Spare parts Pièces de rechange Refacciones Reserveonderdelen...

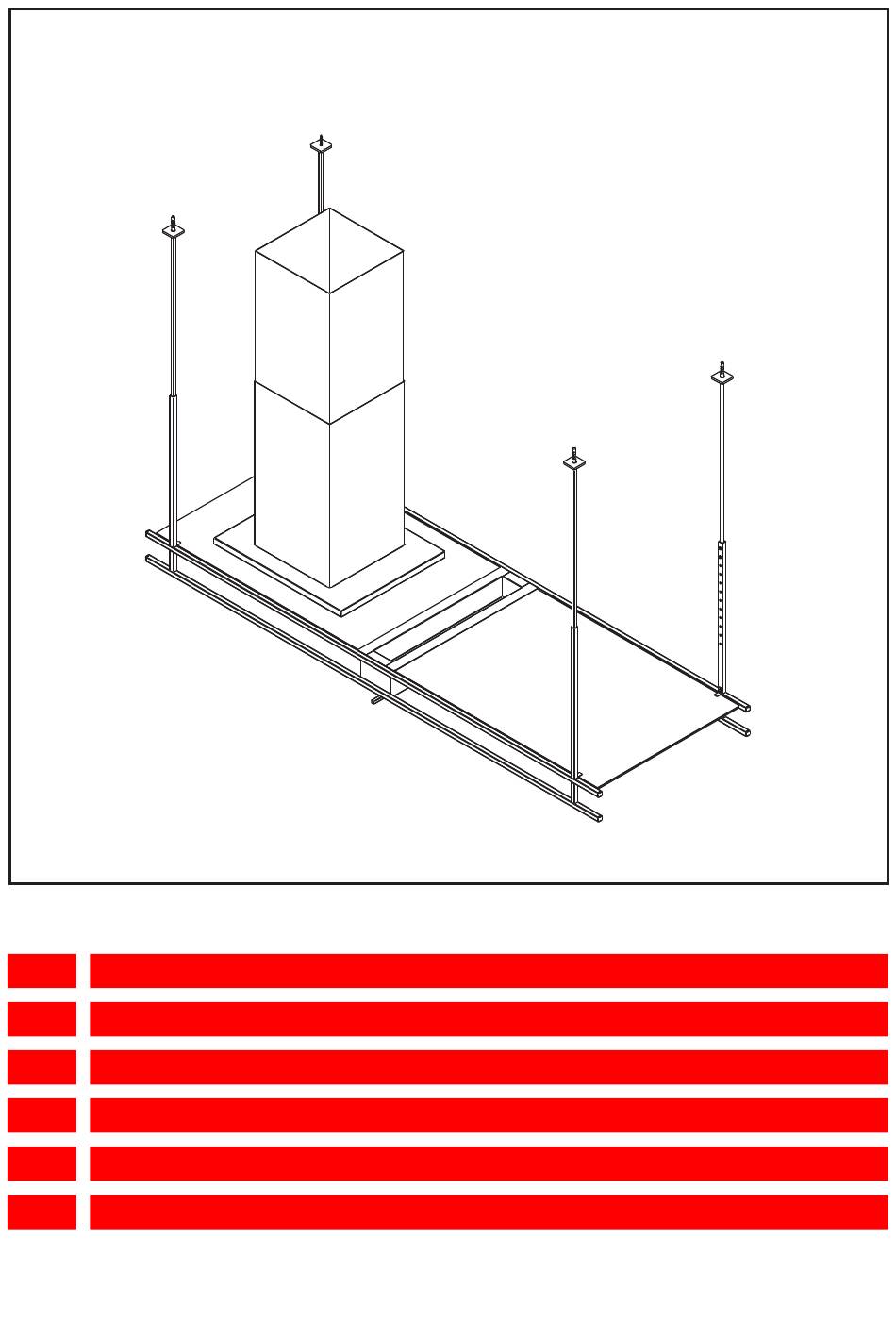

- Page 4 Frame 1800 cm FRONT 328,5 1271 302,7 dima template 302,7 109,5 109,5 1375 FRONT Frame 1400 cm FRONT 328,5 871,5 302,5 dima template 302,5 109,5 109,5 975,5 FRONT 430.5 830,5...
- Page 5 =Min.650 =Min.650 X=H-375...
- Page 8 ORING...
- Page 9 FRONT...
- Page 11 180° III - OK!
- Page 16 ~10 mm...
- Page 18 ~10 mm...
- Page 27 WARNUNG Warnung as Gerät darf von Kindern unter 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und erforderliche Kenntnis bedient werden, wenn diese überwacht werden, oder nachdem sie über betreffende Anleitungen im Sinne einer sicheren Bedienung des Geräts aufgeklärt wurden und die mit dem Betrieb des Geräts in Verbindung stehenden Gefahren verstanden haben.
- Page 28 WARNUNG das Stromkabel beschädigt ist, muss es vom Hersteller, von einem technischen Hilfe- Center oder von einer anderen Person mit ähnlicher Qualifikation ausgetauscht werden, um Gefahrensituationen zu vermeiden. onsultieren Sie auch die Zeichnungen auf den ersten Seiten mit den Buchstaben- und Nummern, auf die im Erklärungstext Bezug genommen wird.
-
Page 29: Funktionsweise
FUNKTIONSWEISE 1: + motor 2: On/Off motor 3: - motor 4: On/Off light 5: Led Die LED-Anzeige auf der Abzugshaube zeigt die verschiedenen Geschwindigkeiten an: Grün für die 1. Geschwindigkeit, Orange für die 2. Geschwindigkeit , Rot für die 3. Geschwindigkeit und rot blinkend für die 4. -
Page 30: Wartung
Bei Hauben mit Filtersättigungsanzeigen, beachten Sie bitte die Signal-Leuchte, die zum Wechsel des Aktivkohlefilters auffordert! Bitte achten Sie darauf, daß Sie bei einem erforderlichen Kauf von Aktivkohlefiltern nur Original-Aktivkohlefilter von Airforce einsetzen, ansonsten erlischt die Garantieleistung. Ersatz-Aktivkohlefilter können Sie unter www.airforce-filtershop.com bestellen. - Page 31 WARNINGS Warnings he appliance should not be used by children under 8 years of age and by persons with reduced physical, sensory and mental capabilities, or lack of experience and knowledge, unless they are supervised or have received instructions regarding the safe use of the appliance and are aware of the possible risks.
- Page 32 WARNINGS ou should affix the hood to a wall of sufficient weight-bearing capacity, so not to one made of plasterboard. he cooker hood must be placed at a minimum distance of 65 cm from the cooking plane for electric cookers and 65cm for gas or mixed cookers. If the instructions for installation for the gas hob specify a greater distance, this has to be taken into account.
-
Page 33: Operation
OPERATION 1: + motor 2: On/Off motor 3: - motor 4: On/Off light 5: Led Note: the LED on the hood indicates the various speeds: green 1st speed, orange 2nd speed, red 3rd speed and flashing red 4th speed. All hoods with capacities exceeding 650 m3/h have the last timed speed; It lasts for 7 minutes, after which it automatically returns to the last non-timed speed.
