Airpress 76186 Manual

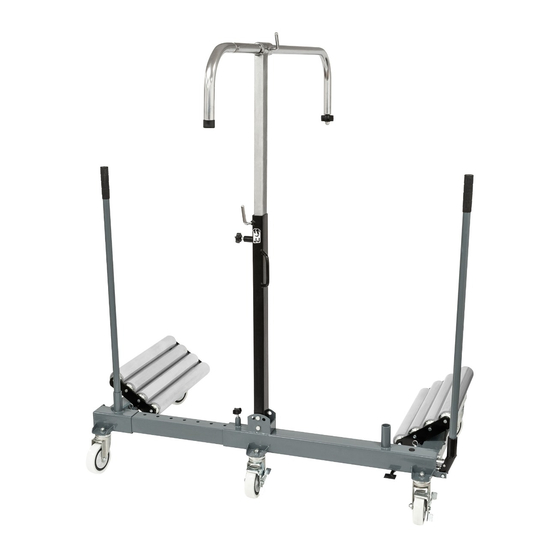

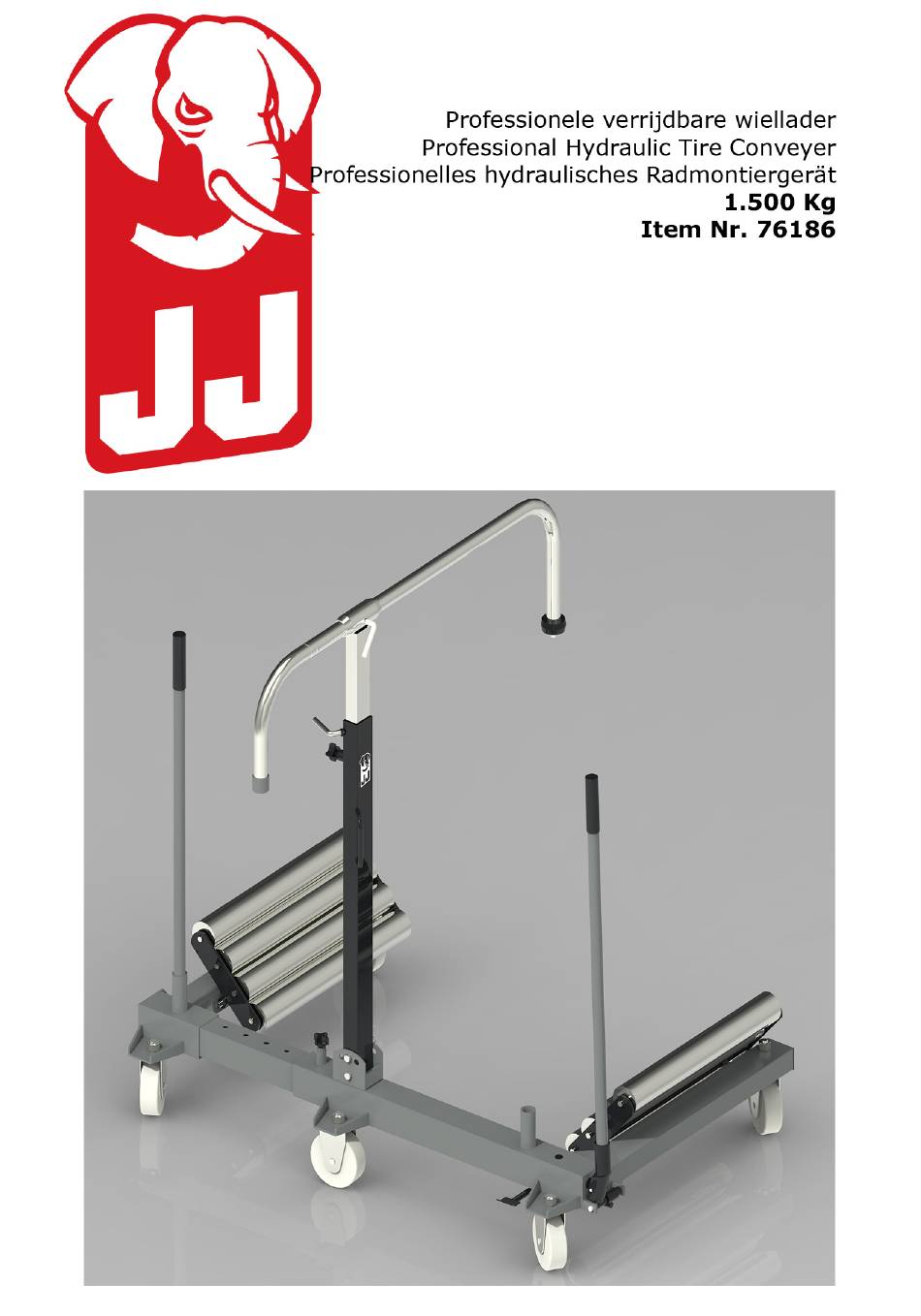

Professional hydraulic tire conveyer 1.500 kg
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 76186 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Airpress 76186

  • Page 2: Voor Ingebruikname

    1. INTRODUCTIE Ontworpen om moeiteloos, snel en veilig wielen van landbouw- en industriële voertuigen te demonteren en te verrijden. Het tillen van het wiel gebeurt met behulp van een hydraulische pomp, die in het frame gemonteerd zit. De pomp tilt twee reeksen rollen aan de beide kanten van het toestel tot tegen de wielbasis. De veiligheidsbeugel houdt het wiel stevig in evenwicht als het toestel wordt verplaatst.
  • Page 3 ALGEMENE VEILIGSHEIDSVOORSCHRIFTEN De volgende veiligheidsvoorschriften dienen tijdens gebruik van deze wiellader in acht genomen te worden : De gebruiker dient ervaren te zijn en in goede gezondheid te verkeren om zichzelf en  omstaanders niet in gevaar te brengen. Gebruik het toestel nooit voor grotere wieldiameters of breedtes dan toegelaten in de technische ...

  • Page 4: Technische Specificaties

    3. OVERZICHT & SPECIFICATIES Product overzicht Technische specificaties Product nr.: 76186 Maximale laadcapaciteit: 1500 kg Afmetingen: (W) 1300x(D) l015 x (H)1500 mm Gewicht: 125 kg Minimale wiel diameter: l000 mm Maximale wiel diameter: 2200 mm De helling van wiel steun handvat (D) kan...
  • Page 5 Ontgrendel het daalpedaal (A) d.m.v. het blokkeermechanisme (B) en druk het in. Pomp vervolgens de rollentafels (K) op met behulp van de pomphefboom(C). Verplaats het toestel met de beide wielsteunen (D) tot de blokkeerarm zich boven het te vervangen wiel hangt. Duw de handgrepen verder tot de steunen het wiel raken.

  • Page 6: Service & Onderhoud

    5. ONDERHOUD Service & onderhoud Bij het bijvullen van de olie moeten de rollen zo ver mogelijk uit elkaar gepompt  worden. Verwijder de vulschroef (G) en vul de olie bij (ISO VG15) met het apparaat op het breedst mogelijke bereik. Bijvullen kan het best worden uitgevoerd met behulp van een maatbeker met een flexibele uitloop of een oliekan.

  • Page 7: Vor Der Inbetriebnahme

    EINLEITUNG Entwickelt für das schnelle und sichere Demontieren, Bedienen und Montieren von landwirtschaftlichen, industriellen und kommerziellen Rädern. Die Hubwirkung wird durch den Einsatz einer zweistufigen Hydraulikpumpe erreicht, die im Inneren des Gehäuses montiert ist. Das zu bewegende Rad wird auf zwei Rollen-Sets angehoben, von denen eine auf jedem Fuß...

  • Page 8: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Die folgenden Sicherheitshinweise sind bei der Verwendung des professionellen hydraulischen Radmontiergerät zu beachten. Der Bediener sollte erfahren und in guter körperlicher Verfassung sein, um Gefahren  für sich und andere zu vermeiden. Verwenden Sie das Radmontiergerät niemals für Räder mit einem größeren ...

  • Page 9: Technische Daten

    3. ÜBERSICHT & SPEZIFIKATION Produktübersicht Technische Daten Artikel Nr.: 76186 Maximale Tragfähigkeit: 1500 kg Abmessungen: (B)1300x(T)1015 x (H)1500 mm Gewicht: 125 kg Minimaler Raddurchmesser: 1000 mm Die Neigung des Radhaltegriffs (D) kann Maximaler Raddurchmesser: 2200 mm durch Anbringen des Stiftes (H) in den...
  • Page 10 4. GEBRAUCHSANWEISUNG Gebrauchsanweisung Verwenden des Radmontiergerät zum Entfernen eines Rades Positionieren Sie das Fahrzeug auf einem geeigneten horizontalen Boden und betätigen Sie die Bremse. Heben Sie die Achse des zu wechselnden Rades mit einem geeigneten Wagenheber so an, dass sie frei vom Boden ist. Sichern mit Achsständern 1.

  • Page 11: Service & Wartung

    5. MAINTENANCE Service & Wartung Beim Nachfüllen des Hydraulikölbehälters pumpen Sie das Radmontiergerät  auseinander, bis die Rollen-Sets in ihrer breitest möglichen Position sind. Entfernen Sie mit möglichst großem Abstand die Nachfüllschraube (G) und füllen Sie das Öl nach (ISO VG15). Die Nachfüllung erfolgt am besten mit einem Messbecher mit flexiblem Auslauf oder einer Ölkanne.
  • Page 12 INTRODUCTION Designed for fast and safe removal, handling and fitting of agricultural, industrial and commercial wheels. The lifting action is achieved by using a two-stage hydraulic pump, mounted inside the frame. The wheel to be handled is lifted on two tables of rollers, one mounted on each leg. The hydraulic pump draws the legs together under the wheel so that the wheel is lifted by the rollers and a safety lock applied.

  • Page 13: Safety Guidelines

    SAFETY GUIDELINES BEFORE OPERATION Before operating, adjusting or servicing the machine, it is important that each operator carefully reads the operating instructions. DURING OPERATION Danger from unsecured load. The operator must ensure that wheels to be carried by the machine are correctly loaded and supported in accordance with the operating instructions.

  • Page 14: Operator Requirements

    When refilling the oil reservoir, the unit must be pumped fully apart before the refill  screw (G) is removed otherwise there is risk of excess pressure in the reservoir which can cause oil to squirt out when the refill screw is loosened. Any possible spills of liquid etc.

  • Page 15: Overview & Specification

    OVERVIEW & SPECIFICATION Product Overview Technical Specification Product no.: 76186 Maximum load capacity: 1500 kgs Dimensions: (W) 1300x(D) l015 x (H)1500 mm Weight: 125 kgs Minimum wheel diameter: l000 mm The inclination of wheel support handle Maximum wheel diameter: 2200 mm...
  • Page 16 INSTRUCTIONS FOR USE Using the tire conveyer to remove a wheel Position the vehicle on a suitable horizontal floor, applying the break. Jack up the axle of the wheel to be changed, with a suitable trolley jack, so that it is clear of the floor. Secure with axle stands Using the tire conveyer, release the lowering pedal (A) and then press down the lowering pedal.

  • Page 17: Service And Maintenance

    MAINTENANCE Service & maintenance When refilling the hydraulic oil reservoir, pump the tire conveyer unit apart until the  lifting rollers are to their widest possible position. With the unit at its widest possible reach remove the refill screw (G) and top-up the oil (ISO VG15). Refilling is best carried out by using a measuring jug with a flexible spout or an oil can.
  • Page 18 Nous, AIRPRESS HOLLAND, Junokade 1 – 8938 AB – Leeuwarden – Pays Bas, déclarons entièrement sous notre propre responsabilité que Chariots pour roues jumelées 76185- 1 & 76186 auquel cette déclaration a trait sont conformes aux normes suivantes : CE-Deklaracja zgodności My, AIRPRESS HOLLAND, Junokade 1, 8938AB, Leeuwarden, Holandia oświadczamy na własną...
